In quest’esempio applicativo verrà illustrato come autocostruire una scala sospesa. Per tagliare i fianchi della scala, sarà inoltre decisivo impiegare una sega circolare Festool, in combinazione con il sistema a binario di troncatura.
Autocostruzione di una scala sospesa nell’area giardino
Descrizione
Una scala in legno è ideale, ad esempio, per superare piccoli dislivelli nell’area terrazza. A tale scopo, la struttura di scala più semplice è la scala in legno sospesa. In tale caso, i gradini andranno applicati sui fianchi della scala tagliati a misura. Quest’esempio applicativo illustra le fasi di lavorazione necessarie per costruire una scala sospesa.
Elenco materiali
- Materiale in listelli per i fianchi della scala, ad es. douglasia da 50 mm
- Listelli per terrazze
- Viti per terrazze
- Ev. distanziali
Macchine/Accessori
Per quest’esempio applicativo, si consigliano le seguenti macchine ed i seguenti accessori:
Macchine alternative
In alternativa, si consigliano le seguenti macchine ed i seguenti accessori:
Preparazione/Regolazione
-

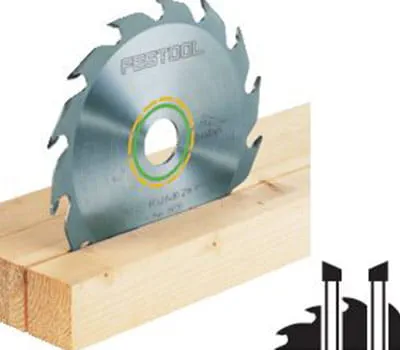

È stata montata la lama giusta?
Per autocostruire una scala sospesa autocostruire, occorrono varie applicazioni di taglio. In questo caso, andrà utilizzata una lama per tagli longitudinali.
Procedura
-

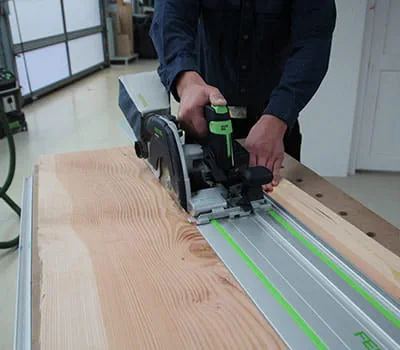

Squadratura e taglio a misura di listelli
Per realizzare i fianchi della scala in legno, occorreranno 2 listelli di larghezza > 25 cm.
Il taglio a misura andrà eseguito con la sega circolare HKC 55, in combinazione con il binario di guida.
Non dimenticate di regolare la profondità di taglio!
-

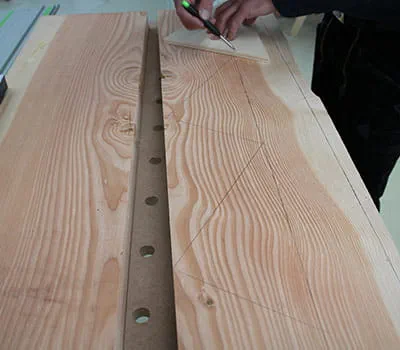

Tracciamento di un fianco di scala
Per autocostruire la scala in legno sospesa, andrà innanzitutto tracciata la linea di base, alla distanza di 10 cm parallelamente allo spigolo inferiore.
Successivamente, andranno segnati i gradini. A tale scopo andrà utilizzato un triangolo per scale, sul quale saranno contrassegnati alzata (S) e pedata (A). Entrambe le misure dipenderanno dal dislivello da superare e dalla lunghezza in pianta della scala. Per ottenere una scala in legno comodamente percorribile, andrà seguita la regola della misura dei passi (2 A + P = 65 cm)
Riportando i due contrassegni sulla linea di base, si potrà così tracciare un gradino dopo l’altro.
La pedata andrà scelta anche in base al tipo di rivestimento. Nota bene: linea di tracciatura = spigolo inferiore del rivestimento. Tenere presente lo spessore del rivestimento per il raccordo inferiore e superiore.
-
Tracciamento finito sul fianco della scala
Il raccordo inferiore e quello superiore dei fianchi risulteranno dalle condizioni in loco.
In quest’esempio, la scala dovrà poggiare su una fondazione in calcestruzzo e, all’estremità superiore, andrà montata su una trave mediante angolari in metallo.
Suggerimento: Per progettare di una scala sospesa, andrà dapprima realizzato uno schizzo di prova.
-

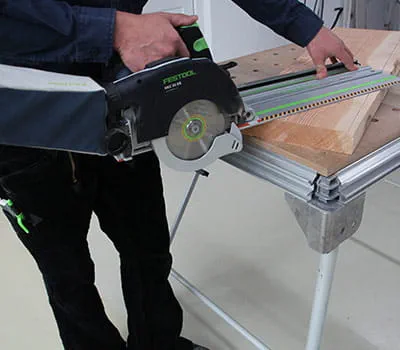

Taglio dei gradini
Realizzare i tratti inferiori con la sega circolare HKC 55 ed il binario di troncatura montato.
-

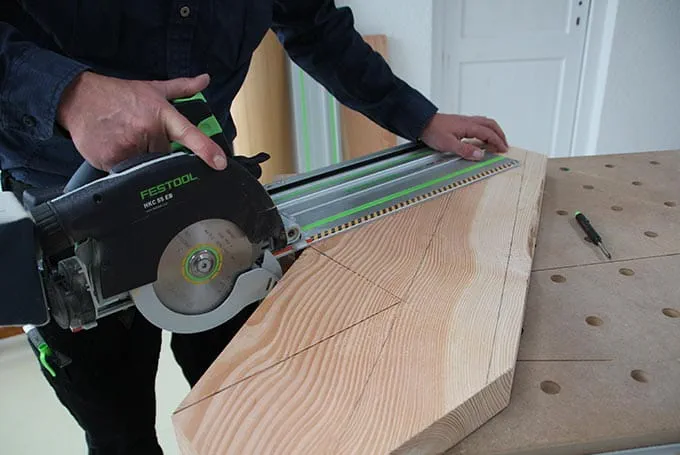

Taglio dei gradini con la sega circolare HKC 55 ed il binario di troncatura montato
Innanzitutto, accostarsi alla linea di pendenza e tagliare fino all’angolo.
-

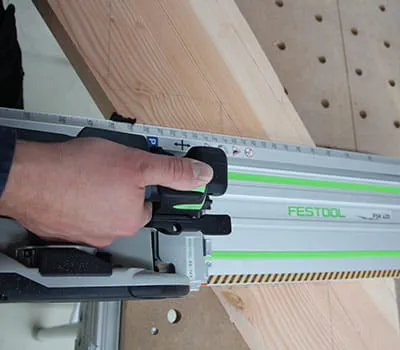

Suggerimento: Per un accostamento più rapido, la battuta variabile sul binario di troncatura si potrà regolare nell’angolazione. In tale caso, prevedere circa 34°.
-

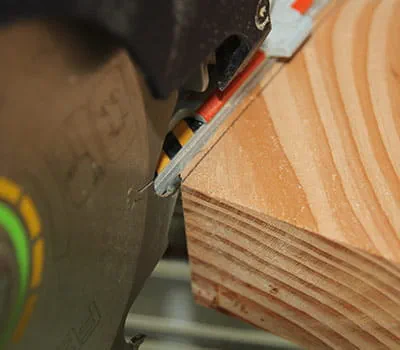

Per eseguire il taglio del fianco, l’accostamento andrà eseguito sullo spigolo di taglio destro.
-

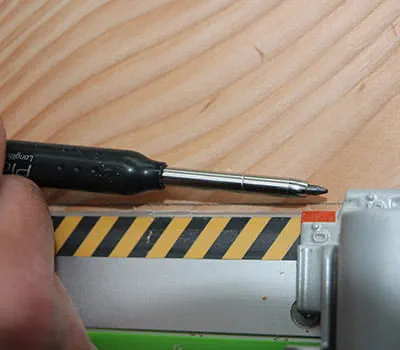

Suggerimento: Leggere lo spigolo di taglio destro sull’indicatore di taglio.
-

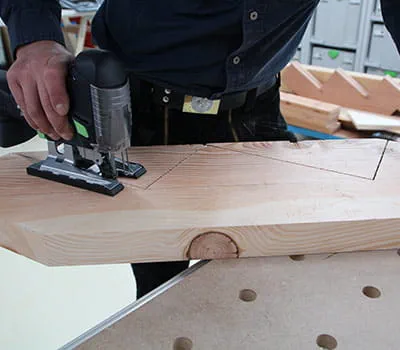

Tagliare gli angoli con il seghetto alternativo.
-

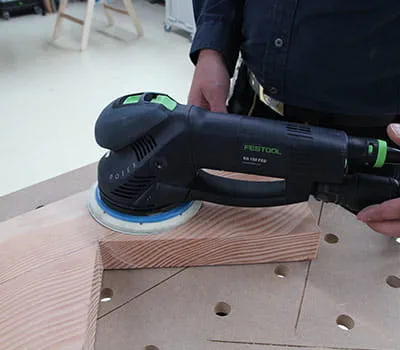

Lavorazione della superficie
Ora, occorrerà lavorare la superficie, con la levigatrice rotorbitale Rotex RO 150.
Eseguire dapprima la sgrossatura, quindi la finitura.
-

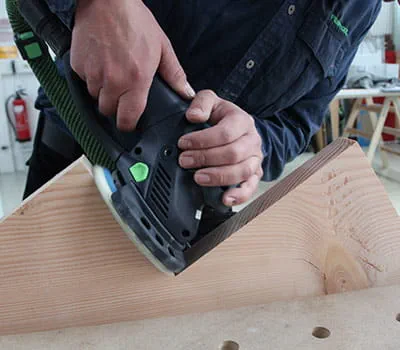

Suggerimento: Utilizzare il Protector, per non sollecitare il platorello.
-
Lavorazione degli spigoli
Per smussare gli spigoli, si consiglia di utilizzare il rifilatore OFK 500, in combinazione con la fresa per smussi a 45°.
-

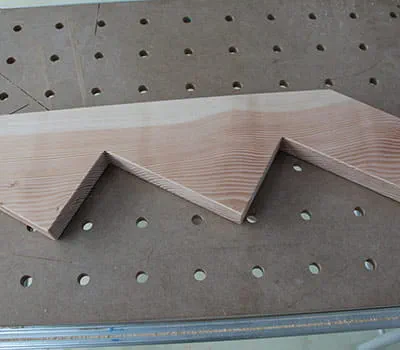

Fianco della scala finito
-
Taglio a misura dei listelli di rivestimento

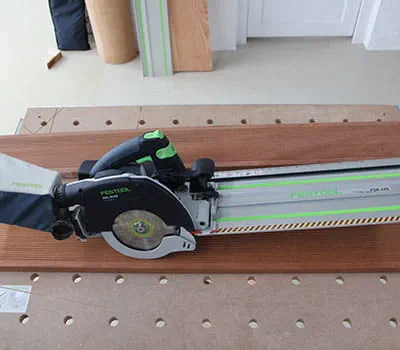

Taglio a misura con sega circolare HKC 55 e binario di troncatura.
-
Taglio a misura dei listelli di rivestimento
I tagli ricorrenti si potranno comodamente eseguire anche con la troncatrice radiale KS 60, in combinazione con i riscontri per troncatura.
-

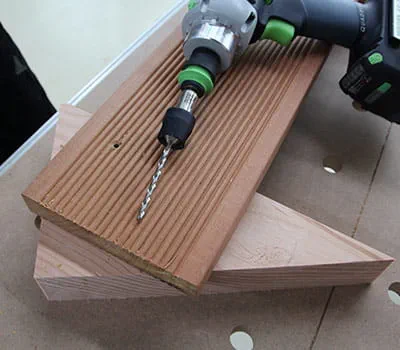

Preforatura e svasatura dei listelli di rivestimento
-

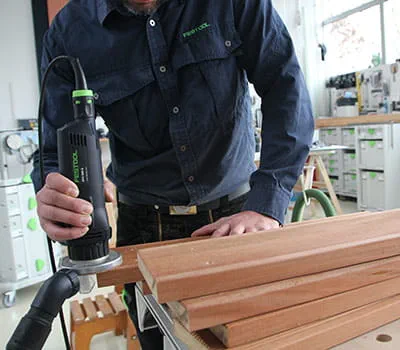

Arrotondamento degli spigoli di taglio
A costruzione conclusa, utilizzare il rifilatore OFK 500, con fresa a raggio concavo e sistema di aspirazione, per arrotondare gli spigoli.
-

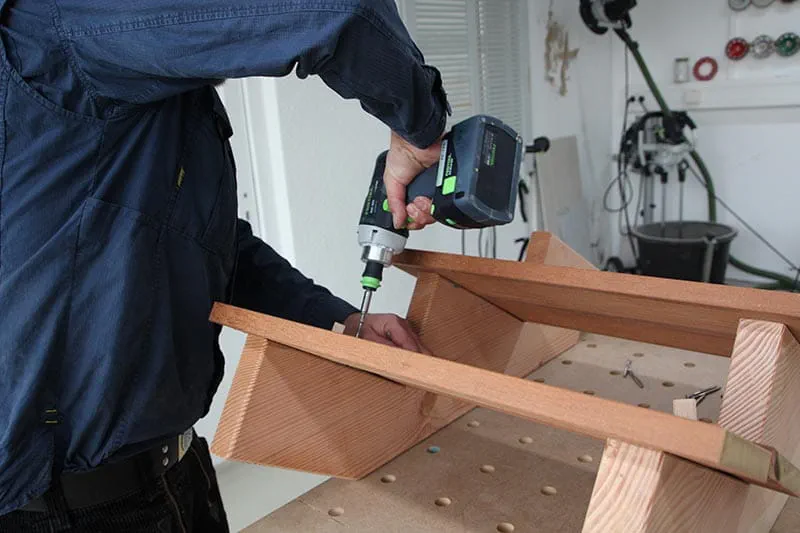

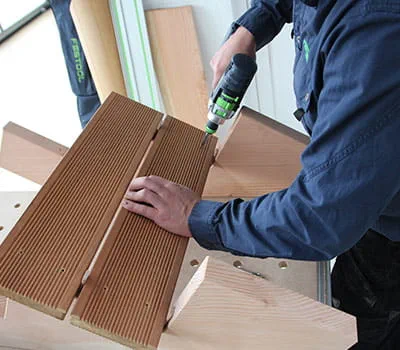

Montare il rivestimento mediante viti apposite. Nella zona esterna, il rivestimento andrà montato con distanziali. Conclusa l’autocostruzione della scala sospesa, uno strato barriera (strato a base di bitume) sugli spigoli di taglio non visibili dei fianchi renderà più durevole la scala in legno nella zona esterna. Montaggio conclusivo tramite mezzi di fissaggio idonei (ad es. angolari).
-
