Esecuzione di giunzioni su telai in legno con tassello DOMINO

L’altezza di fresatura andrà scelta in base al pezzo in lavorazione; nel presente esempio, il telaio in legno ha uno spessore di 20 mm. Sulla DF 500, l’altezza di fresatura andrà quindi regolata su 20 mm. La larghezza del telaio, nel presente esempio, è di 60 mm.

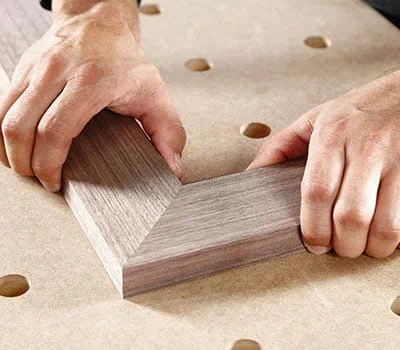

Per ottenere la massima stabilità, applicheremo 2 tasselli per ciascuna giunzione angolare. Accostare la fresatrice alla superficie del taglio obliquo ed avvicinare lateralmente con cautela il nottolino di riscontro alla punta della zona obliqua. Fresare il primo foro, esattamente a misura.

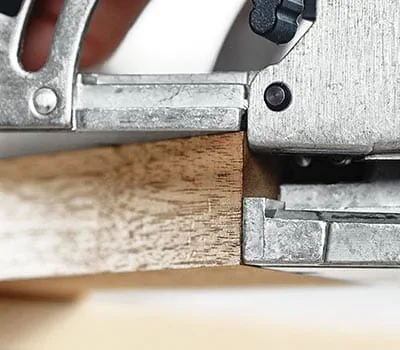

Per il secondo foro di fresatura, si potrà contrassegnare la posizione, oppure si potrà scorrere con la macchina esternamente, a filo, sulla punta della zona obliqua. Tale foro di fresatura si potrà fresare esattamente a misura, come il primo foro: ciò renderà la giunzione più stabile, ma richiederà anche un lavoro più preciso. Oppure, potrete fresare il secondo foro mantenendo un certo gioco; ma, in tale caso, dovrete poi utilizzare una buona quantità di colla per la giunzione. Con tale procedura, praticate i fori di fresatura in tutti e quattro i profili del telaio.

Nel collegare profili di telai senza bordo obliquo, ossia giunzioni di testa per telai in legno, si procederà in buona parte come nel primo esempio. Nel presente esempio, descriviamo un’ulteriore possibilità per accostare la fresatrice per giunzioni DOMINO al pezzo in lavorazione.

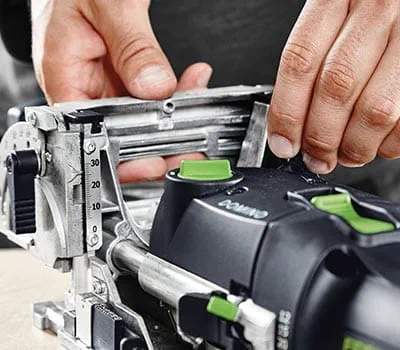

Regolare l’altezza di fresatura in base allo spessore del pezzo in lavorazione; come profondità di fresatura, scegliere la metà della lunghezza del tassello. I fori di fresatura si potranno fresare entrambi con l’ampiezza appropriata, per la massima precisione dimensionale; oppure, il secondo foro per tassello si potrà praticare mantenendo un certo gioco.

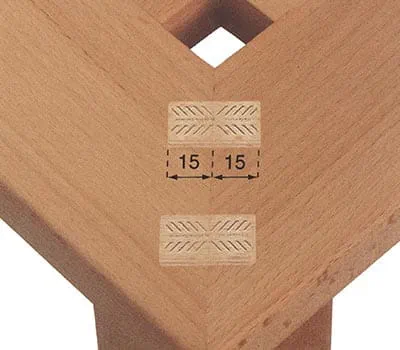

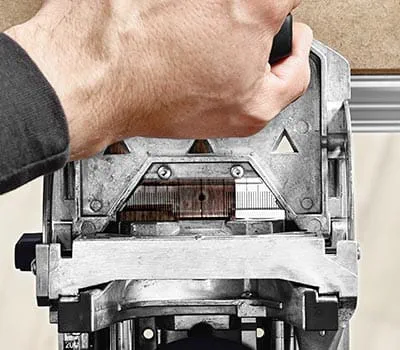

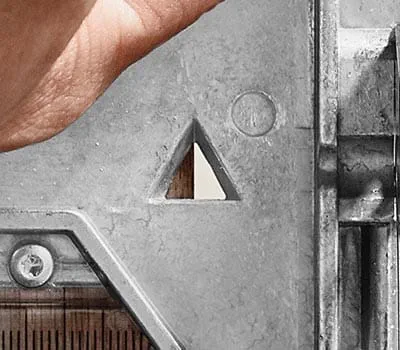

I fori di fresatura, oltre che contrassegnando o utilizzando il sistema di riscontro, si potranno praticare anche mediante la scala graduata nella finestrella – nel nostro caso, a 15 mm di distanza dal bordo esterno. A tale scopo, accostare la scala graduata, alla marcatura dei 15 mm, sul bordo del pezzo in lavorazione.

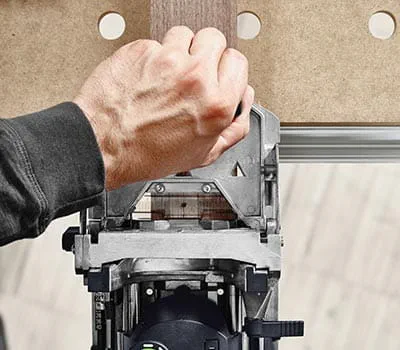

In questo caso, il secondo foro di fresatura andrà praticato mediante il nottolino di riscontro. Tale procedura consente di posizionare due tasselli l’uno accanto all’altro, iniziando da un solo bordo di riferimento.

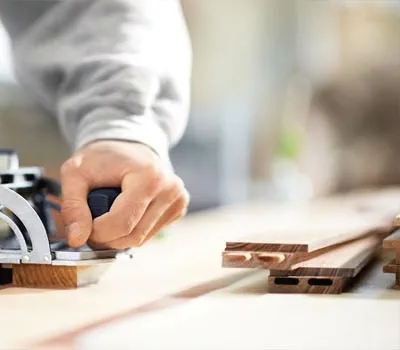

Suggerimento: Se, dopo la giunzione, i profili del telaio in legno andranno scanalati o rivettati, per la fresatura dei fori dei tasselli andrà dapprima sommata la profondità di battuta, in modo che il tassello si trovi poi in posizione centrale, nonostante la scanalatura (in cui viene a mancare una parte della profondità del foro del tassello).

Per ottenere stabili giunzioni per telai in legno, ad esempio su porte, andrà utilizzata la fresatrice DOMINO XL: così, si potranno lavorare tasselli più grandi, per una stabilità ancora maggiore. Nel presente esempio, viene realizzata una porta intelaiata con scanalatura interna bloccata e perno scanalato supplementare. L’unicità delle fresatrici per giunzioni DOMINO consiste nel fatto che i fori di fresatura si possano praticare anche dopo aver realizzato la scanalatura, cosa che, ad esempio, non sarebbe possibile con un trapano tradizionale per classiche giunzioni a spina, in quanto mancherebbe l’appoggio. Questa tecnica, detta a “giunzione bloccata”, comporta alcune particolarità nella regolazione della profondità di fresatura. Tali aspetti verranno illustrati di seguito.

Suggerimento: A causa della giunzione bloccata, nonostante la profondità di fresatura massima di 70 mm della DF 700, il tassello da 14 x 140 mm non si potrà lavorare. Il tassello standard di massima dimensione possibile sarà quindi quello da 14 x 100 mm. Se, tuttavia, occorre sfruttare la massima profondità di fresatura e tagliare a misura il tassello sulla relativa misura massima, ciò si potrà fare tagliando a misura le aste dei tasselli alla lunghezza opportuna e creando da sé la misura ideale per il tassello.

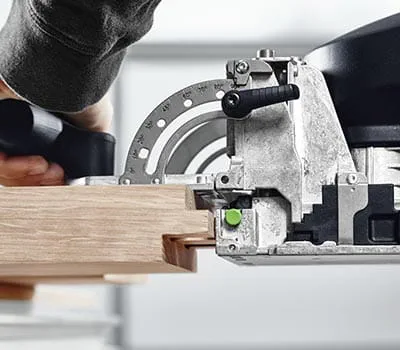

Contrassegnare la posizione desiderata del tassello e lavorare utilizzando la finestrella. Fresare in entrambe le parti del pezzo in lavorazione alla massima profondità (70 mm ciascuna), con la fresatrice da 14 mm. Nel legno di testa, praticare i due fori di fresatura, dell’ampiezza appropriata: qui, successivamente, i tasselli andranno dapprima incollati, dopodiché si troveranno perfettamente in sede. L’altezza di fresatura, anche in questo caso, risulta dalla metà dello spessore del pezzo in lavorazione (nel presente esempio, 40 mm: pertanto, la regolazione altezza di fresatura sarà di 20 mm).

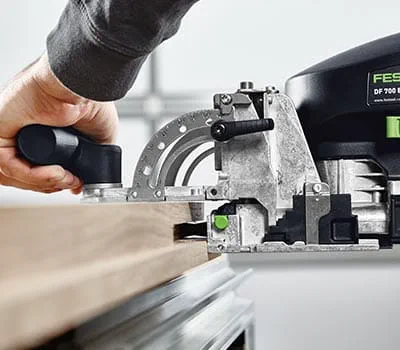

Nel profilo longitudinale, praticare i fori di fresatura, anch’essi a 70 mm di profondità di fresatura, ma realizzando il primo foro esattamente a misura ed il secondo mantenendo un certo gioco, a mo’ di asola. Per gli altri profili trasversali e longitudinali, procedere nello stesso modo.

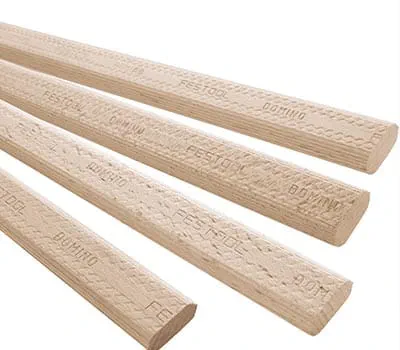

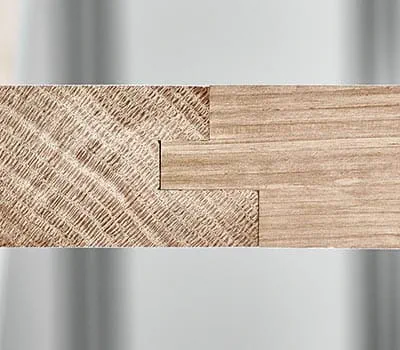

A questo punto, tagliare a misura i tasselli dall’asta. Nel presente esempio, la lunghezza nominale dei tasselli è di 115 mm: Tale misura risulta moltiplicando per 2 la profondità di fresatura di 70 mm = 140 mm e sottraendo la giunzione bloccata di 25 mm = 115 mm. Accorciare il tassello di alcuni millimetri in meno (in modo che, successivamente, la colla trovi sufficiente spazio), ossia a 112 mm.

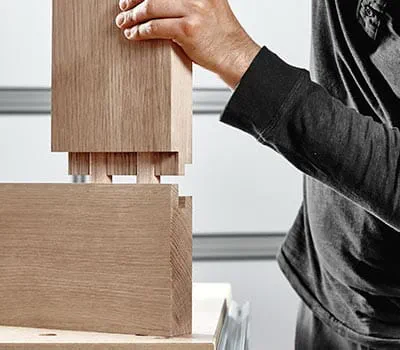

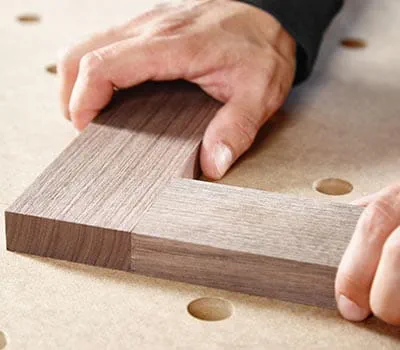

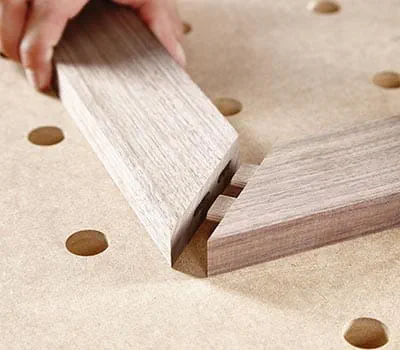

Inserire poi i tasselli, battendoli, fino al riscontro, aggiungendo colla nei fori fresati nel legno di testa. Unire quindi i profili trasversali e longitudinali mediante morse a vite ed incollare la giunzione. Così, si potranno collegare molto stabilmente telai in legno anche con una macchina manuale.
