Fresatura con soletta di scorrimento larga

Fresatura con soletta di scorrimento larga
Per ottenere una superficie di appoggio più ampia durante la fresatura, è necessario un ampliamento. Questo esempio applicativo descrive come poter fresare con una soletta di scorrimento larga e lavorare quindi in modo più confortevole e sicuro. Inoltre, vengono fornite informazioni utili sulla sicurezza durante la fresatura.

    Descrizione

    Nella finitura degli interni, molto spesso capita di dover creare dei profili e lavorare nella zona degli spigoli. Al riguardo, le piastre base standard delle fresatrici verticali offrono una superficie di appoggio insufficiente. In questo esempio applicativo viene descritta una soluzione perfetta con l'allargamento dell'appoggio sulla fresatrice. Con pochi componenti accessori, anche con una fresatrice possono essere eseguiti senza sforzo lavori che sarebbero altrimenti possibili solo con una fresa da banco. La qualità della fresatura diventa molto elevata, grazie ai cuscinetti ben bilanciati dell'albero motore e al conseguente movimento a basse vibrazioni degli utensili di fresatura. Ciò si traduce in un minore sforzo negli interventi di rifinitura manuali! E anche l'ambiente di lavoro rimane molto pulito grazie all'aspirazione ottimale!

    Macchine/Accessori

    Per quest’esempio applicativo, si consigliano le seguenti macchine ed i seguenti accessori:

    Preparazione/Regolazione

    • Fissare il pezzo, in base alle sue dimensioni, su cavalletti di appoggio, a un piano multifunzione MFT o al sistema di bloccaggio a vuoto VAC SYS.
      Per la raccolta di trucioli e polvere approntare un'unità mobile d'aspirazione delle serie CTM.
      Collegare il tubo flessibile da 36 mm alla fresatrice e impostare il controllo del flusso volumetrico sull'aspiratore in base al diametro utilizzato.

      +

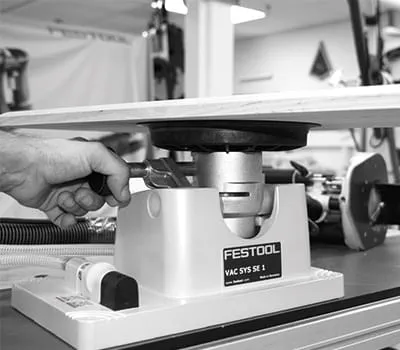

      Fissare il pezzo

    • Per ragioni di sicurezza, prima del montaggio nella fresatrice controllare l'integrità della fresa e rispettare la profondità di serraggio minima. (vedere freccia). Sulla rotella di regolazione elettronica impostare il numero di giri della fresatrice in base al diametro della fresa e al materiale.

      +

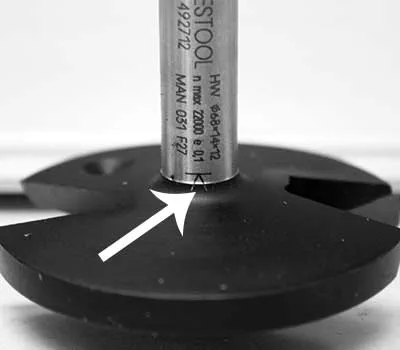

      Rispettare la profondità di serraggio minima

    Procedura

    • Ruotando la regolazione di precisione è ora possibile impostare la posizione esatta:
      Con un listello piallato, posizionato sopra la piastra base, in un attimo di può impostare la perfetta uscita della fresa sul taglio di fresatura.

      +

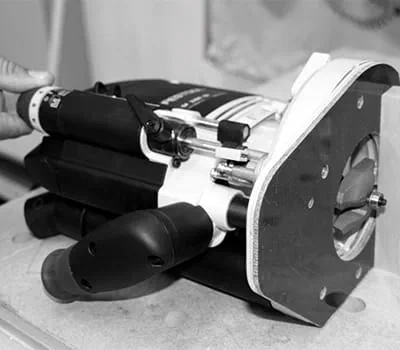

      Regolazione di precisione

    • Allentare il bloccaggio della piastra base con la leva verde e rimuovere la piastra base standard.

      +

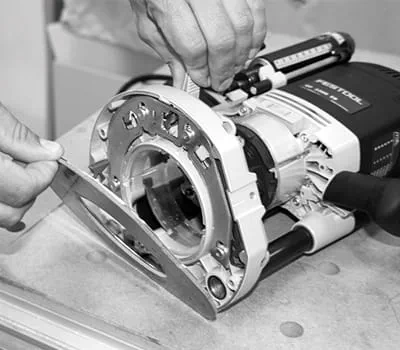

      Rimuovere la piastra base standard

    • Inserire nella piastra base il raccogli trucioli in dotazione alla fresa e posizionarlo mediante i quattro piccoli naselli.

      +

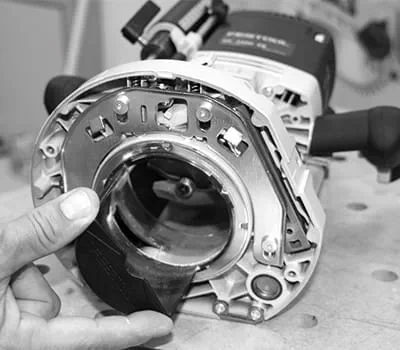

      Inserire il raccogli trucioli

    • Inserire e bloccare la piastra di appoggio ampliata. Come si può vedere in figura, fresando con la soletta di scorrimento larga la superficie di appoggio aumenta notevolmente e si riduce il ribaltamento, specialmente negli spigoli.

      +

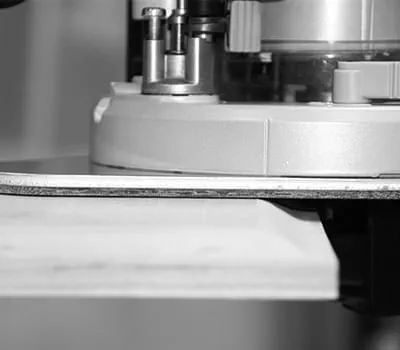

      inserire la piastra di appoggio ampliata

    • Consiglio:

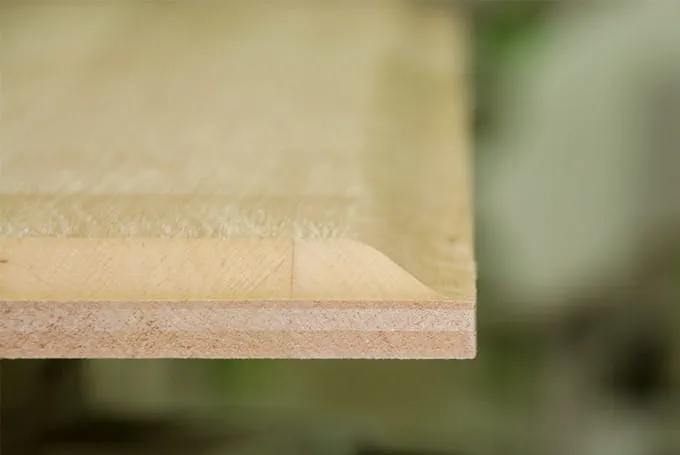

      Con profilo perimetrale, iniziare sempre con una fresatura trasversale alla venatura, per evitare il distacco del materiale alla fine dell'ultimo spigolo.



      +

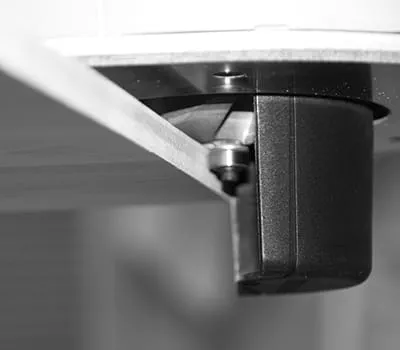

      Fresatura trasversale alla venatura

    1. I nostri esempi di applicazione e risultati di lavorazione rappresentano la documentazione delle fasi di lavoro da noi effettuate. Sono esempi individuali e non la garanzia o la certezza che l'utente ottenga gli stessi risultati. I risultati dipendono dall'esperienza e dall'abilità dell'utente e dai materiali utilizzati. Gli esempi di applicazione non sostituiscono il manuale d'uso Festool e/o le avvertenze di sicurezza. È esclusa la responsabilità per l'assenza di vizi materiali e giuridici di informazioni, istruzioni, applicazioni, in particolare per la loro assenza di errori, accuratezza, assenza da diritti di proprietà intellettuale e copyright di terzi, completezza e/o utilizzabilità. Sono escluse le richieste di indennizzo dell'utente per qualsiasi motivo legale. Queste esclusioni di responsabilità non si applicano in caso di dolo, negligenza grave o nei casi di responsabilità legalmente vincolante.

      Non ci assumiamo alcuna responsabilità per danni conseguenti.↑
