Giunzione obliqua su legno con tasselli DOMINO

Giunzione obliqua
Questo esempio applicativo spiega con una descrizione passo-passo come effettuare in modo rapido ed efficiente le giunzioni oblique. Viene utilizzata la fresatrice per giunzioni insieme al tassello ovale DOMINO.

    Descrizione

    Con il sistema di giunzione per legno DOMINO è possibile eseguire in modo rapido e semplice giunzioni di pannelli obliqui come quelle realizzate dai falegnami. Il tassello DOMINO unisce le caratteristiche di un tassello piatto (flessibile e resistente alla torsione) a quelle di un normale tassello tondo (fissabile con elevata stabilità).

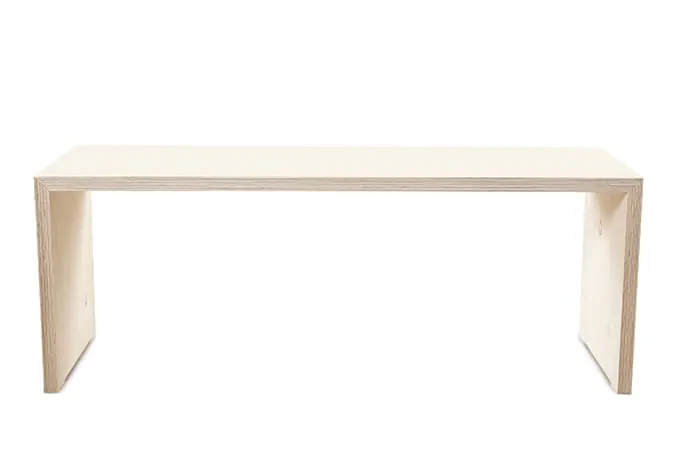

    Nell'esempio che segue viene mostrato, utilizzando una panca, come si possono realizzare queste giunzioni in modo semplice e rapido con l'aiuto di perni dei riscontro DOMINO.

    Macchine/Accessori

    Per quest’esempio di applicazione, si consigliano le seguenti macchine ed i seguenti accessori:

    Macchine alternative

    In alternativa, si consigliano le seguenti macchine ed i seguenti accessori:

    Preparazione/Regolazione

    • Prima di poter effettuare la giunzione obliqua su legno è necessario regolare la fresatrice per giunzioni Domino:

      • Il nostro pezzo ha spessore 30 mm.
      • Noi lavoriamo tasselli di spessore 8 x 40 mm.
      • L'angolo di smussatura è di 45°.

      Questo comporta l'effettuazione delle seguenti regolazioni sulla fresatrice per giunzioni:

      • Regolare l'altezza di fresatura sull'altezza minore, pari a 10 mm.
      • L'angolo di fresatura è di 45° e la profondità metà lunghezza tassello, ovvero 20 mm.

      +

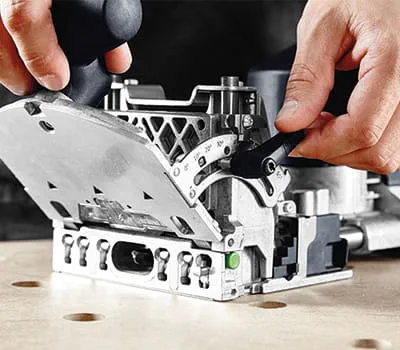

      Regolazione della fresa per giunzioni

    • A seconda del pezzo da lavorare scegliere la distanza fori con il sistema di riscontro del perno. Nell'esempio si è lavorato con i due perni centrali, creando una distanza foro di 37 mm.

      +

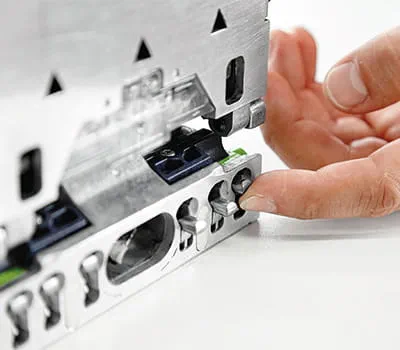

      Scegliere la distanza tra i fori

    Procedura

    • Dopo la fresatura del primo foro (il perno si trova sul bordo del pezzo), il perno entra nel foro e forma così la battuta successiva. Fresare il primo foro con precisione, tutti gli altri come asole con gioco.

      Consiglio:
      Apportando un segno sui bordi del corpo, nelle fasi di lavorazione successive si facilita la rapida e corretta individuazione del corretto punto di applicazione della fresa per giunzioni.

      +

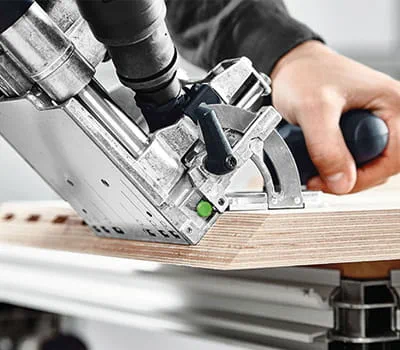

      Fresatura di fori

    • Qui entra in gioco la straordinarietà del principio dell'asola di DOMINO. Il primo foro viene fresato in modo da essere perfettamente adatto alla dimensione del tassello DOMINO scelto, il cosiddetto foro di fissaggio. Mediante il tassello DOMINO in questa prima fresata si allinea perfettamente la giunzione con il bordo anteriore - la giunzione è posizionata correttamente. Gli altri fori vengono fresati come asole con gioco. Così l'allineamento e la giunzione possono essere realizzati senza fatica, ottenendo un collegamento esatto, perfetto e stabile.

      +

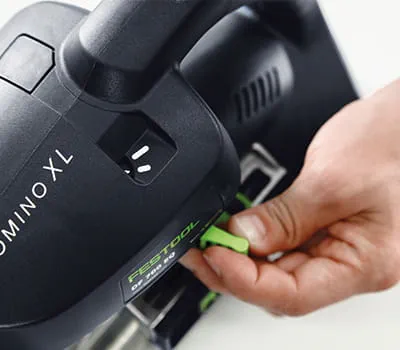

      Fresatura di asole

    • Comporre quindi le parti del pezzo da lavorare, incollare i tasselli con cura. Con questa procedura è anche possibile effettuare giunzioni oblique di pezzi di minori dimensioni e cornici. Per pezzi di minori dimensioni è più adatta la DF 500.

      +

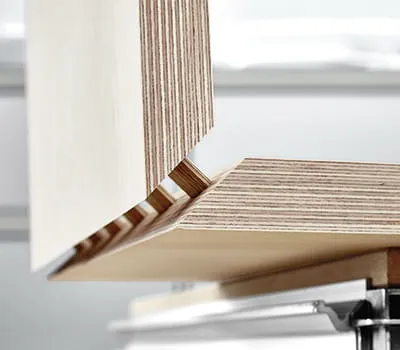

      Incollaggio del tassello

    • CONSIGLIO:
      Per maggiori distanze tra i fori è possibile lavorare sia con la fresatrice DF 700 che con la DF 500 con la battuta diagonale.

      +
      Battuta diagonale
