Taglio di battiscopa alti

Taglio di battiscopa
Per chi desidera tagliare a smusso i battiscopa o gli zoccolini inclinati, la falsa squadra è un'ottima soluzione. Essa consente di tagliare a smusso listelli di altezza fino a 120 mm in qualsiasi angolo, senza effettuare calcoli.

    Descrizione

    Per adattare i battiscopa o il profili alti agli angoli delle pareti in modo pulito e ottimale è necessario disporre di sistema semplice e preciso per il trasferimento della bisettrice. Con la troncatrice KAPEX utilizzata in combinazione con la falsa squadra è facile tagliare a smusso i battiscopa. Anche il taglio di listelli a pavimento diventa una compito facile. Grazie alla posizione di troncatura speciale è possibile segare anche listelli la cui altezza arriva a 120 mm.

    Macchine/Accessori

    Per quest’esempio di applicazione, si consigliano le seguenti macchine ed i seguenti accessori:

    Macchine alternative

    In alternativa, si consigliano le seguenti macchine ed i seguenti accessori:

    Preparazione/Regolazione

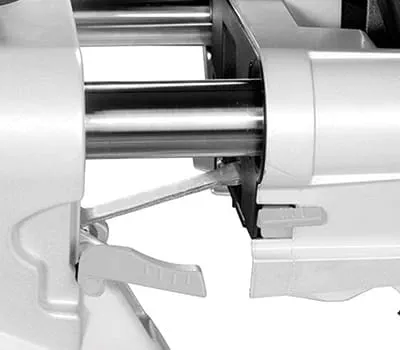

    • Per tagliare i battiscopa di altezza superiore a 88 mm, sulla troncatrice KAPEX è possibile utilizzare la posizione di troncatura speciale. Per far questo, la testa di taglio viene spostata leggermente in avanti, la leva in basso a sinistra viene premuta verso il basso e poi la testa di taglio viene bloccata verso la parte posteriore. Questa regolazione consente di tagliare i battiscopa alti fino a 120 mm rimanendo in piedi in corrispondenza della battuta.

      +
      Posizione di troncatura speciale

    Procedura

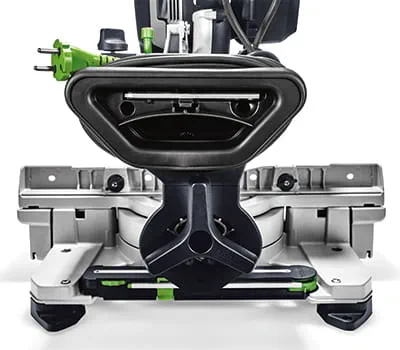

    • La falsa squadra deve venire rimossa dalla posizione in cui si trova nella parte inferiore della KAPEX.

      +
      falsa squadra

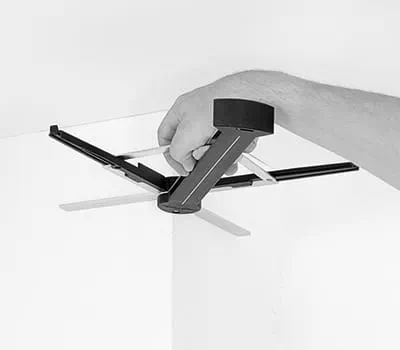

    • Quindi è possibile ricavare l'angolo interno e l'angolo esterno di ciascun lato. La bisettrice viene generata automaticamente.

      +
      Ricavare l'angolo

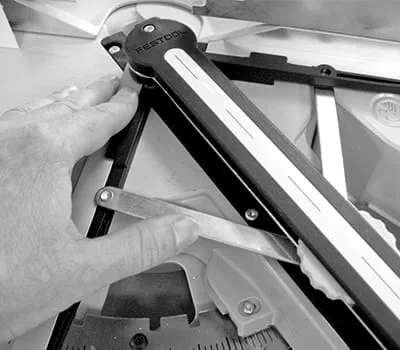

    • A questo punto senza effettuare calcoli è possibile trasferire l'angolo desiderato alla troncatrice mediante il laser.

      +
      Trasferire l'angolo sulla troncatrice

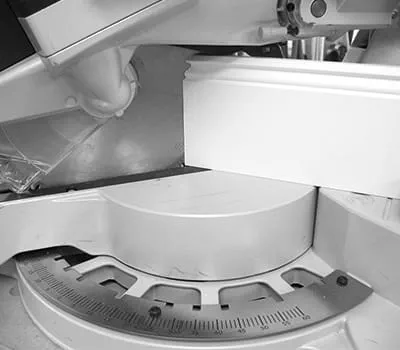

    • A questo punto il battiscopa può essere bloccato con il morsetto portapezzo e tagliato.

      +
      morsetto

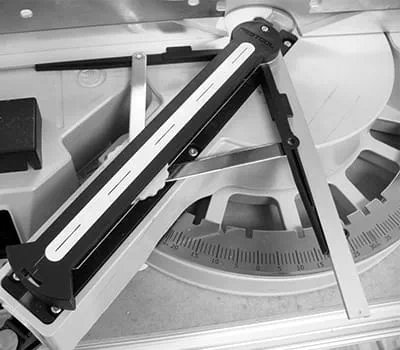

    • Per il contropezzo trasferire l'angolo sull'altro lato utilizzando la linea laser.

      +
      Trasferire l'angolo sull'altro lato

    • A questo punto il battiscopa può essere bloccato con il morsetto portapezzo e tagliato.

      +
      morsetto
