Taglio di pannelli sandwich con seghetti alternativi

Taglio di pannelli sandwich
Questo esempio applicativo descrive il taglio di pannelli sandwich con l'ausilio di un seghetto alternativo e una lama speciale. Consentono un lavoro pulito e veloce e un risultato preciso, ad esempio, nell'impiego dei pannelli come rivestimento esterno di padiglioni.

    Descrizione

    In questo esempio applicativo è illustrato il taglio di un pannello sandwich di 60 mm di spessore con un seghetto alternativo. Come rivestimento esterno di padiglioni dalla struttura in acciaio, ad es. magazzini, centri logistici, reparti produttivi, centri commerciali, ecc. spesso vengono impiegati elementi sandwich.

    Il materiale sandwich è costituito da due gusci in acciaio con un nucleo termoisolante in poliuretano espanso (PUR) saldamente congiunti.

    I gusci sono in acciaio ST 37 con spessore 0,6 mm, zincato a fuoco e trattato con coil-coating (spec. tipo di preparazione della vernice). Vengono forniti rigati, piani o con profilatura a trapezio. La schiuma poliuretanica rigida PUR assicura un isolamento termico eccellente. (Pannelli sandwich da 60 mm di spessore = coefficiente K 0,32 o pannelli da 40 mm di spessore = coefficiente K 0,38.)

    Al contempo, gli elementi sandwich si contraddistinguono per un indice di isolamento acustico Rw = 25 dBA.

    Nella preparazione per il montaggio in officina o nei pressi del cantiere si richiedono lavori di adattamento. Per farlo, si devono intagliare spigoli, adattare pezzi e ritagliare raggi.

    Procedimento usato in passato:
    Taglio difficoltoso e dispendioso con una sega ad arco.

    Il taglio mediante levigatrice angolare presenta dei rischi:

    • Bruciatura del guscio di copertura (taglio non pulito)
    • Fusione della schiuma poliuretanica rigida PUR
    • Taglio di separazione non preciso

    Soluzione
    Con un seghetto alternativo e una lama speciale per pannelli sandwich è possibile lavorare i pannelli in modo rapido, pulito e razionale.

    Macchine/Accessori

    Per quest’esempio applicativo, si consigliano le seguenti macchine ed i seguenti accessori:

    Macchine alternative

    In alternativa, si consigliano le seguenti macchine ed i seguenti accessori:

    Preparazione/Regolazione

    • Regolazione della guida sulla lama

      • Rimozione della protezione trucioli dal seghetto alternativo
      • Interruttore corsa alternativa in posizione 3
      • Aprire la vite di bloccaggio con una chiave a brugola
      • Allentare l'attacco Fast Fix e inserire la lama fino in battuta nel pattino di bloccaggio
      • Con la chiave a brugola avvicinare la vite alla guida in metallo duro in modo che le ganasce aderiscano saldamente alla lama
      • Agganciare nuovamente la protezione trucioli

      +

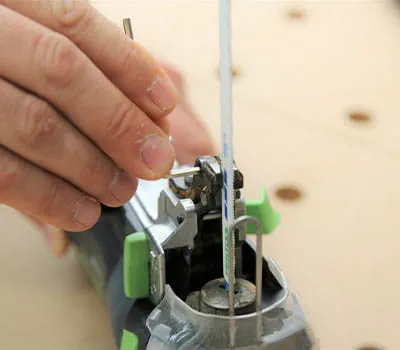

      Regolare la guida sulla lama

    • Attenzione:Il taglio di pannelli sandwich richiede:

      • La lama Festool adatta
      • Occhiali protettivi, guanti da lavoro e possibilmente una protezione per il corpo (per evitare lesioni)
      • Inizio di taglio lento - non procedere bruscamente nel pezzo in lavorazione
      • Numero di giri impostato sul livello 4 e velocità di avanzamento ridotta
      • Lavorare con aspirazione

      +

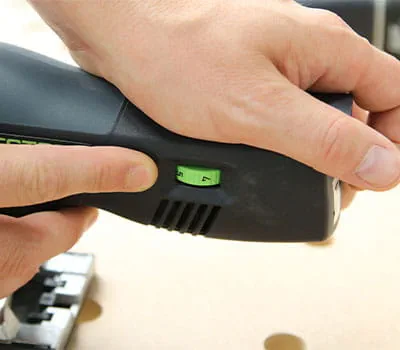

      Requisiti per il taglio di pannelli sandwich

    Procedura

      • Fissare i pannelli sandwich su un piano, su cavalletti di legno o simili con morsetti.
        (Alternativa: appoggiarsi al pavimento con spessori in legno di circa 15 cm di spessore, ad es: appoggiare legnami squadrati a formato al pavimento).
      • Contrassegnare i pannelli secondo necessità
      • Collegare il tubo flessibile per aspirazione al seghetto alternativo
      • Posizionare il seghetto alternativo al pannello sandwich
      • Accendere la macchina e imprimendo una lieve spinta in avanti segare l'intaglio o il raggio nei pannelli sandwich

      +

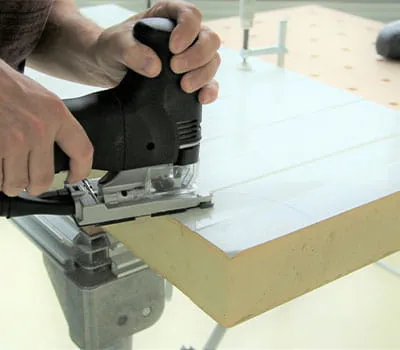

      Con una lieve spinta in avanti segare l'intaglio o il raggio nei pannelli sandwich
