Fresatura di intagli con la multidima MFS
Descrizione
Macchine/Accessori
Utensili alternativi
Preparazione/Impostazione
-
Innanzitutto occorre calcolare le dimensioni della griglia di ventilazione. Si consiglia la seguente procedura:
Il metodo più semplice per impostare la multidima consiste nell'allentare e nel riavvitare sempre solo le viti diametralmente contrapposte. La dima di fresatura in questo modo si può spostare sempre in una sola direzione.
Impostare i fianchi in modo tale che la griglia di ventilazione possa essere spostata con precisione nel telaio.
-

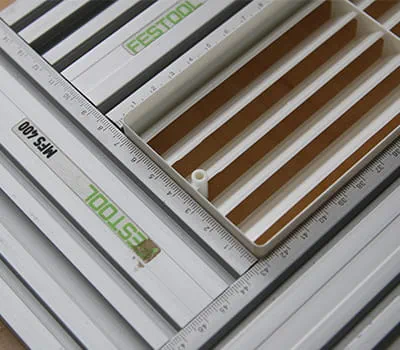

Infine, leggere le misure di lunghezza e larghezza sulla scala del profilo di alluminio (vedere immagine).
Calcolo della quota di regolazione:
Per ottenere la quota di registrazione, alla misura della griglia di ventilazione (lunghezza e larghezza) è necessario sommare il diametro dell'anello a copiare - diametro della fresa.
Esempio:

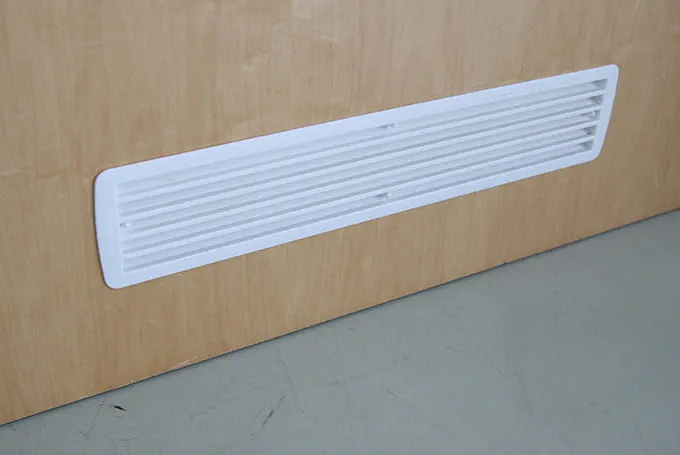

Griglia di ventilazione, lunghezza 430 mm, larghezza 76 mm
Diametro anello a copiare 30 mm - diametro fresa 20 mm = margine aggiuntivo 10 mm
Impostazione multidima di fresatura:
Griglia di ventilazione
Lunghezza 430 mm + 10 mm = quota di registrazione 440 mm
Larghezza 76 mm + 10 mm = quota di registrazione 86 mm
nel nostro esempio sommiamo ancora 2 mm di gioco. In questo modo si ottiene una quota di registrazione pari a 442 x 88 mm.
-
Regolazione:

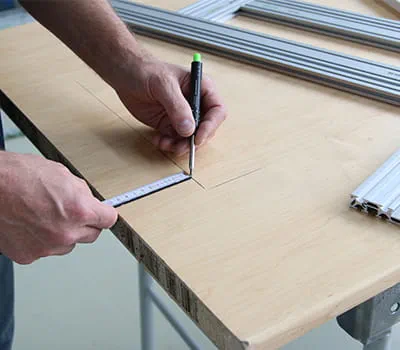

- selezionare la multidima di fresatura sulla misura calcolata. Successivamente, come già descritto, aprire le due viti di bloccaggio opposte in senso diagonale, regolare sulla larghezza desiderata e stringerle nuovamente.
- Con due altre viti opposte in senso diagonale si imposta allo stesso modo la misura della lunghezza.
- A questo punto si segna sul pezzo in lavorazione la posizione della griglia di ventilazione, compreso il margine aggiuntivo, per fresare l'intaglio.
-

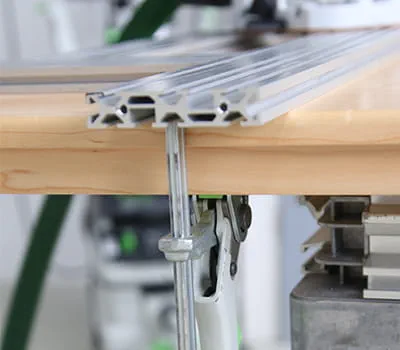

Posizionare la multidima sul pezzo in lavorazione e orientarla in base alle marcature.
Importante: Prima della fresatura, fissare sempre la dima con i morsetti.
Procedimento
-

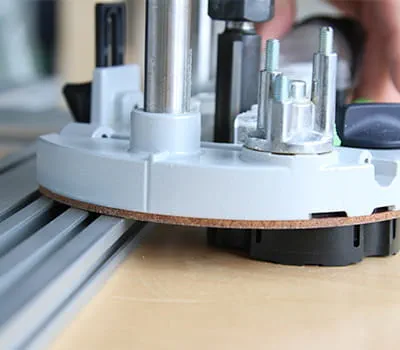

A questo punto, montare sulla fresatrice verticale l'anello a copiare, la fresa e il dispositivo di aspirazione secondo le istruzioni.
Regolare le profondità di fresatura per il riscontro rotativo.
Selezionare il livello di velocità 6.
Accendere la macchina e, con la prima profondità di fresatura impostata sulla battuta a revolver, affondare nel pezzo.
-

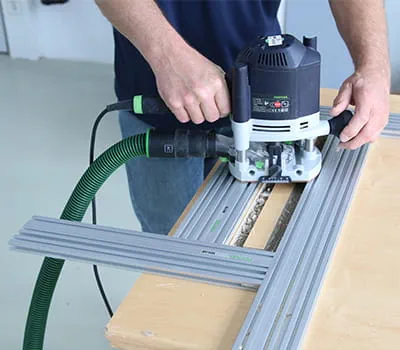

Guidare la macchina con l'anello a copiare in senso orario (in senso contrario) lungo la multidima fino al punto iniziale.
In due o tre passate fresare la breccia nel pezzo.
-

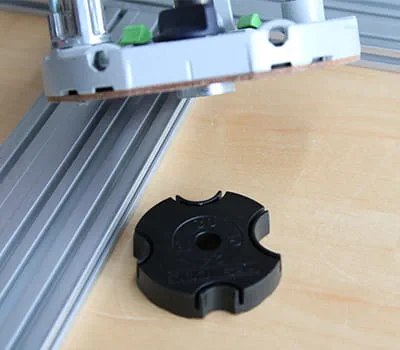

Consiglio: Con un intaglio di maggiori dimensioni la fresatrice può ribaltarsi. La protezione antiribaltamento fornita con la dima multifunzione ne impedisce il ribaltamento. A tale scopo, per fresare l'intaglio si deve solamente inserire l'anello a copiare nel rispettivo segmento nella protezione antiribaltamento.
-

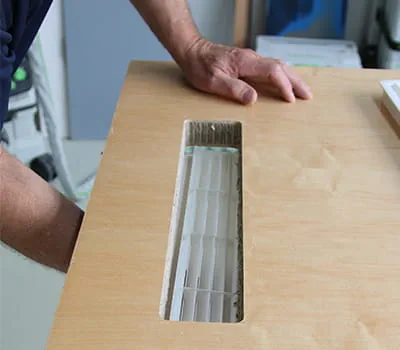

Il risultato è un intaglio perfettamente fresato per la griglia di ventilazione, realizzato in modo semplice ed efficiente grazie al sistema Festool.
-
