Fresare una maniglia a conchiglia

Fresatura di maniglie a conchiglia
In questo esempio di applicazione Festool, viene chiarito passo dopo passo cosa bisogna considerare nel fresare una maniglia a conchiglia tonda su un pannello frontale in legno. Di seguito vengono descritte nel dettaglio sia la preparazione con la creazione di una dima e la regolazione della fresatrice, sia la procedura da tenere. Particolarmente adatta per le porte scorrevoli è la fresatura di una maniglia a conchiglia, poiché rimane a filo con il pannello frontale.

    Descrizione

    In un altro esempio di applicazione, viene spiegato come poter realizzare la fresatura di un appiglio lungo un bordo. Spesso, per motivi strutturali o progettuali si preferisce inserire una maniglia a conchiglia. È vantaggioso che non sporga e quindi non interferisca con i cassetti interni o le porte scorrevoli. Rispetto all'esempio di applicazione "Fresare una maniglia per casse di legno", qui il frontale del cassetto non viene fresato. Ecco perché la fresatura di una maniglia a conchiglia è più adatta per cassetti esterni. Grazie alle varie forme, una maniglia a conchiglia può essere utilizzata anche come elemento di design. In questo esempio di applicazione, basandosi su una maniglia a conchiglia tonda, viene spiegato come poter realizzare un tale appiglio direttamente nel materiale.

    Macchine/Accessori

    In questo esempio di applicazione si consigliano le seguenti macchine e i seguenti accessori:

    Macchine/Accessori alternativi

    In alternativa si consigliano le seguenti macchine e i seguenti accessori:

    Preparazione/Impostazione

    • La creazione della dima per la fresatura della maniglia a conchiglia dovrebbe avvenire con la massima cura. Eventuali imprecisioni nei pezzi successivamente realizzati sono visibili e si possono migliorare solo con grande difficoltà. Una dima realizzata con precisione può anche essere utilizzata successivamente per altri pezzi in lavorazione.

      Lo spessore del materiale per la dima destinata ai frontali dei cassetti spessi 15 – 19 mm dovrebbe essere almeno 10 mm. Per la creazione delle dime sono di particolare utilità i pannelli Multiplex, poiché si rivelano estremamente stabili e robusti.

      Per poter bloccare successivamente la dima, questa dovrà avere un formato di almeno 20cm/30cm.

      Poiché in questo esempio si devono fresare maniglie a conchiglia tonde nel legno, è sufficiente eseguire un foro con una punta Forstner.

      Utilizzando l'anello di guida da 27 mm, il diametro di foratura richiesto viene calcolato come segue:

      Diametro desiderato della maniglia a conchiglia + 15 mm = diametro di foratura per la dima

      +

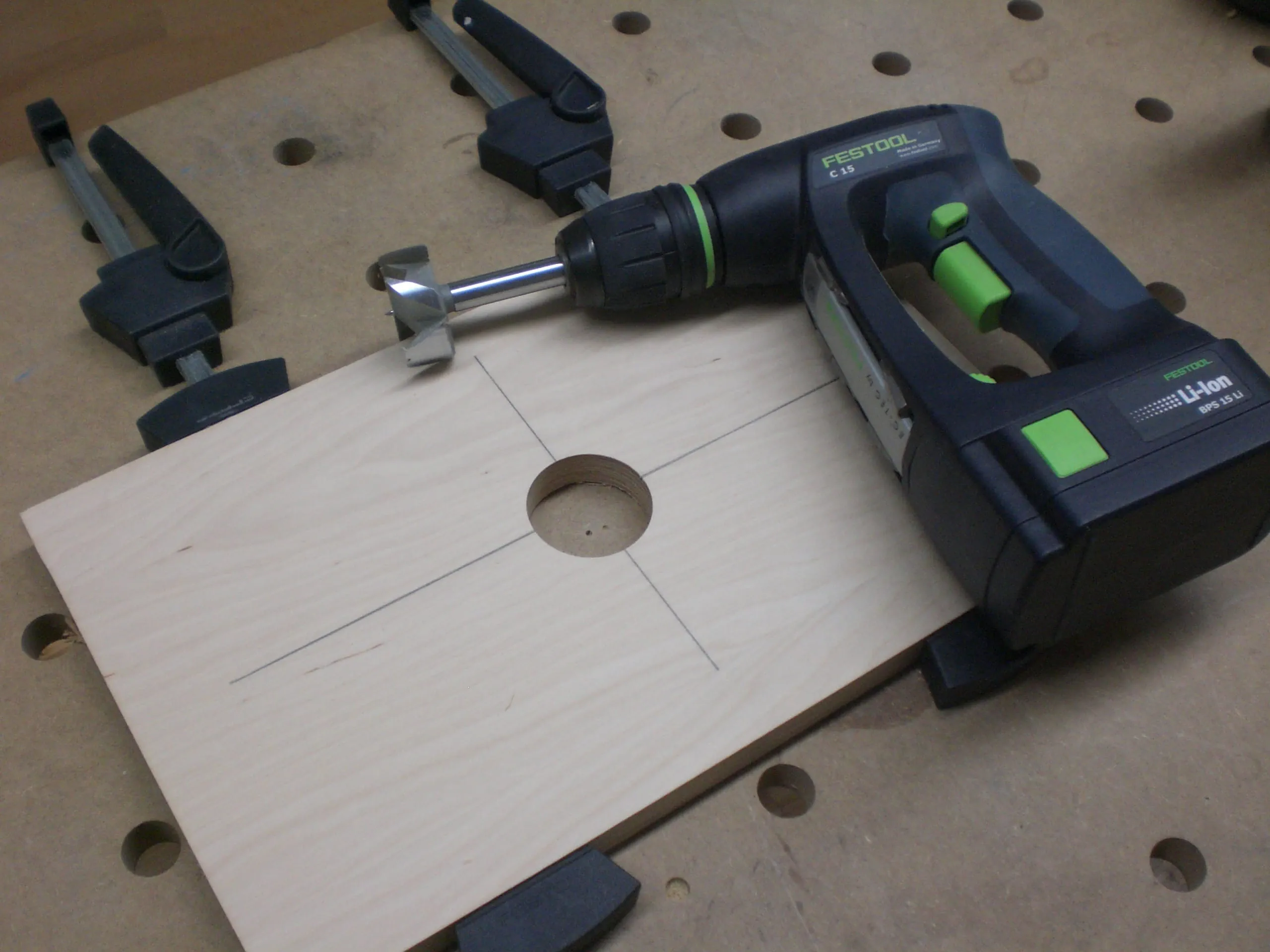

      Creazione della dima

    • Sul lato inferiore della dima viene prima disegnata una croce e quindi si fora al centro del contrassegno.

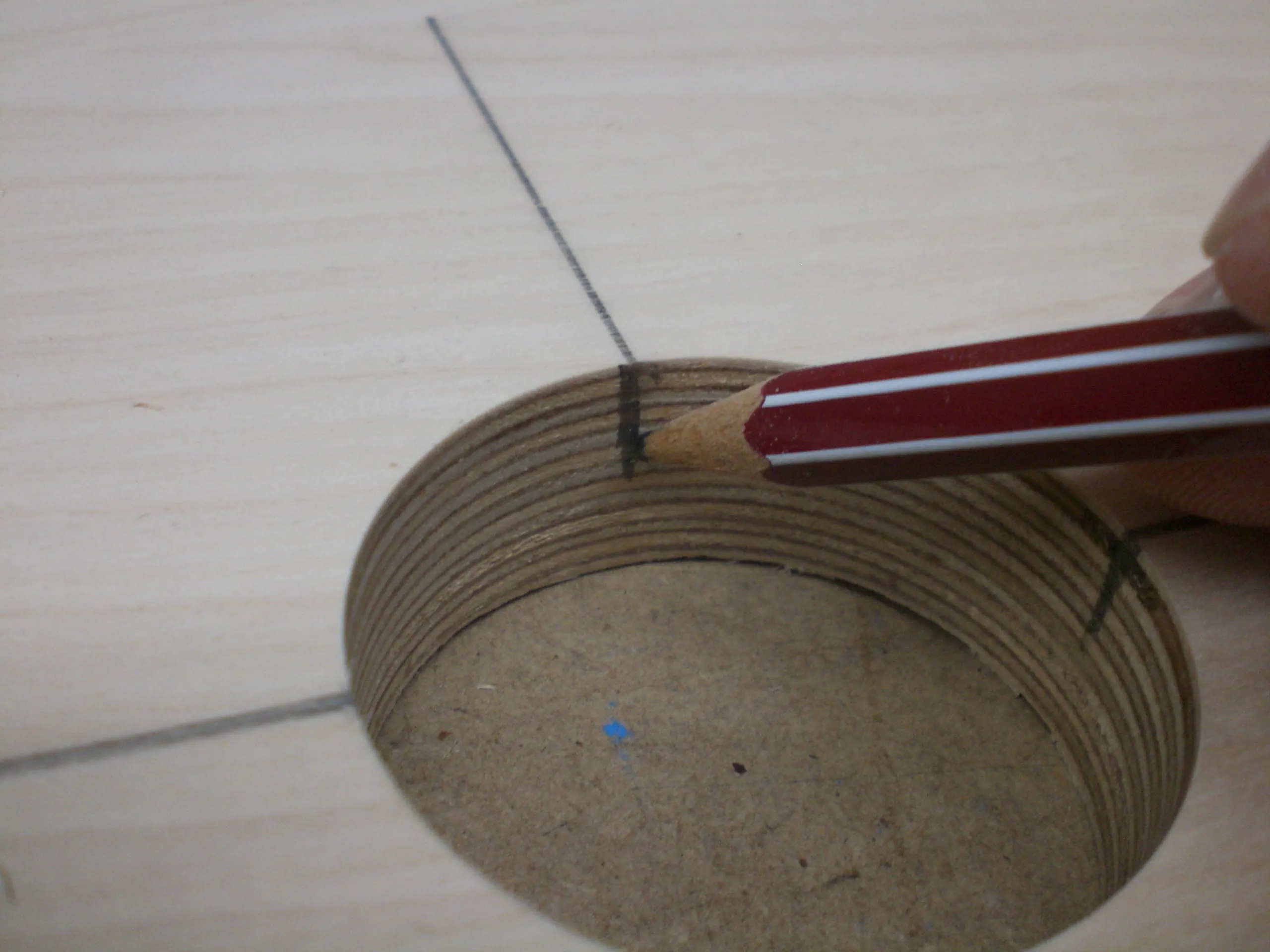

      Il contrassegno viene quindi trasferito sul margine del foro, come raffigurato.

      +
      Trasferimento del contrassegno sul margine del foro

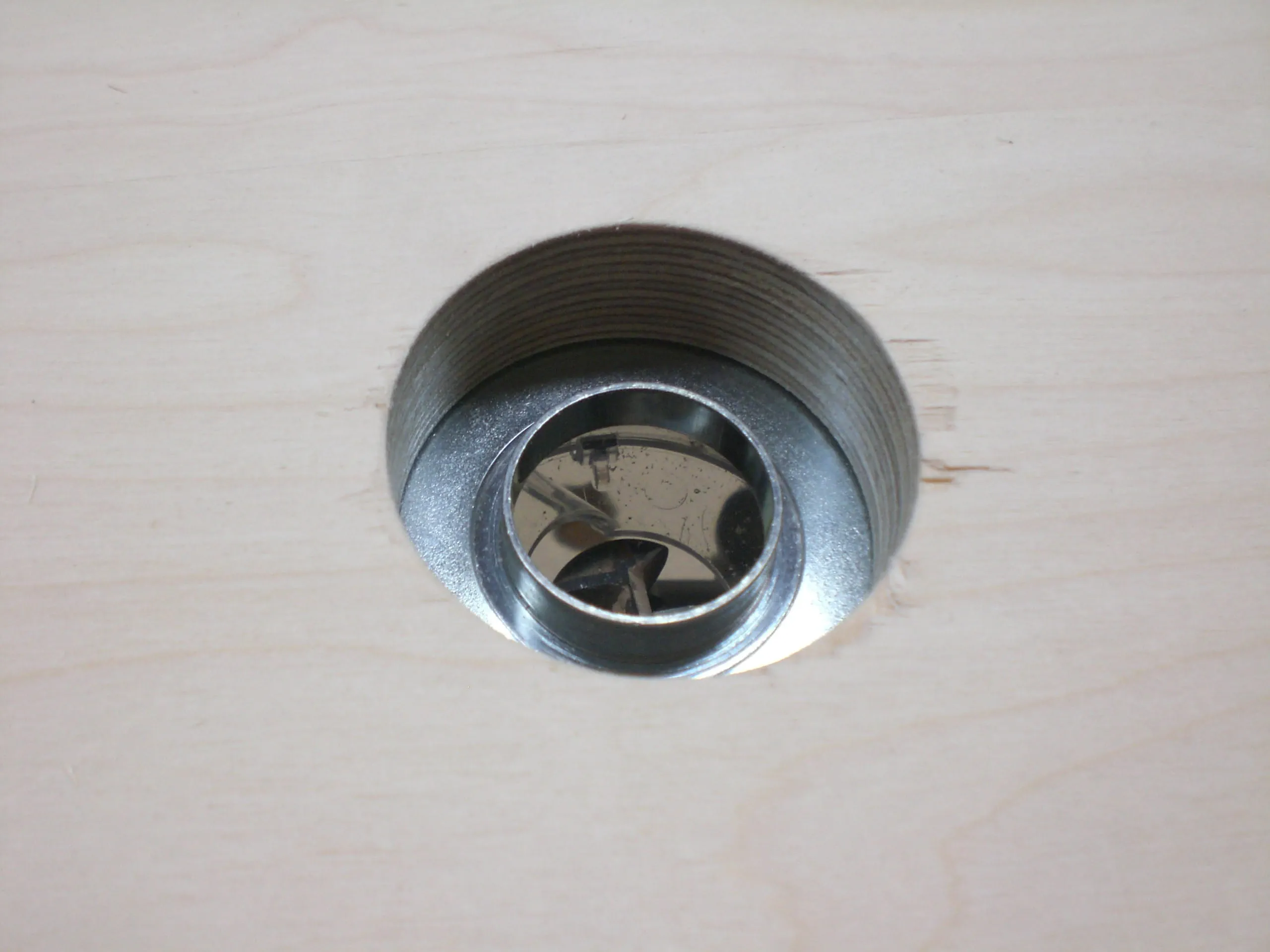

    • Ora la fresatrice viene allineata centralmente nel foro.

      +
      Allineamento fresatrice

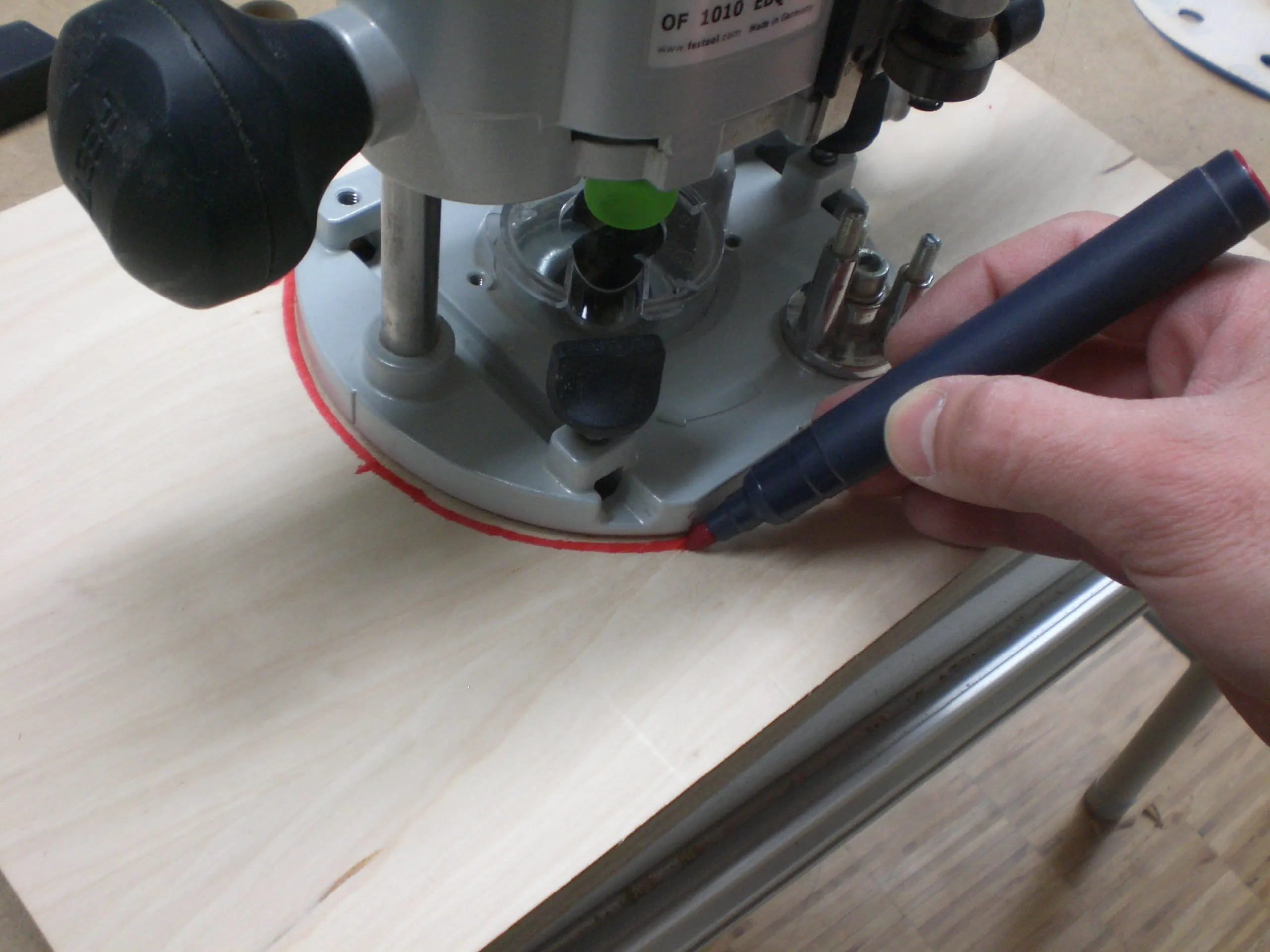

    • Questa posizione viene contrassegnata sul lato superiore con una penna. Questo passaggio è perciò molto importante, poiché in seguito si può affondare ed emergere solo al centro. D'altra parte, affondando o emergendo al margine della fresatura, si fresa un'incisione nella maniglia a conchiglia.

      +
      Marcatura posizione sul lato superiore

    • Per impostare la fresatrice, nell'inserirla si deve fare assolutamente attenzione alla profondità di serraggio minima.
      Questa è raggiunta se la linea al di sotto del contrassegno a V è nascosta.

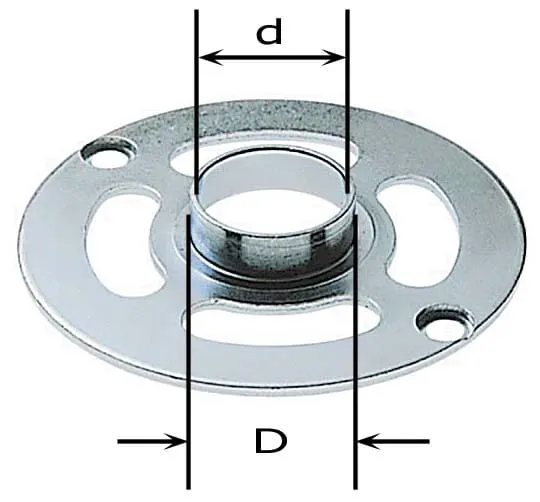

      Come già accennato, si utilizza l'anello di guida da 27 mm di diametro.

      Questo viene inserito al posto dell'anello in plastica nero e centrato con il dispositivo di centraggio ZD-OF.

      +
      Profondità di serraggio minima

    • Per impostare la profondità di fresatura viene posizionata la fresatrice sulla dima.

      Successivamente, la fresa non in funzione viene condotta su un appoggio piano.

      Ora, sul limitatore di profondità viene impostata una profondità di fresatura di 16 mm.

      Si consiglia di eseguire una fresatura di prova prima di fresare la maniglia a conchiglia per controllare la profondità di fresatura.

      +

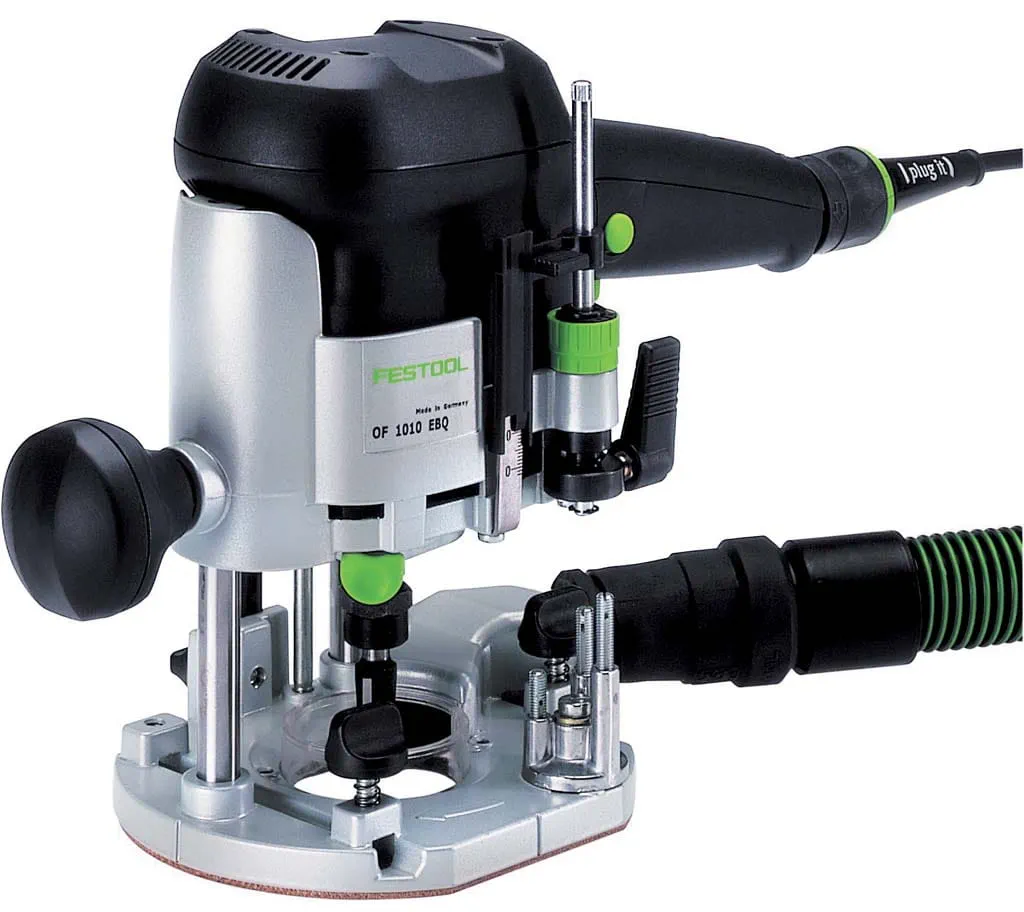

      Impostazione profondità di fresatura

    Procedimento

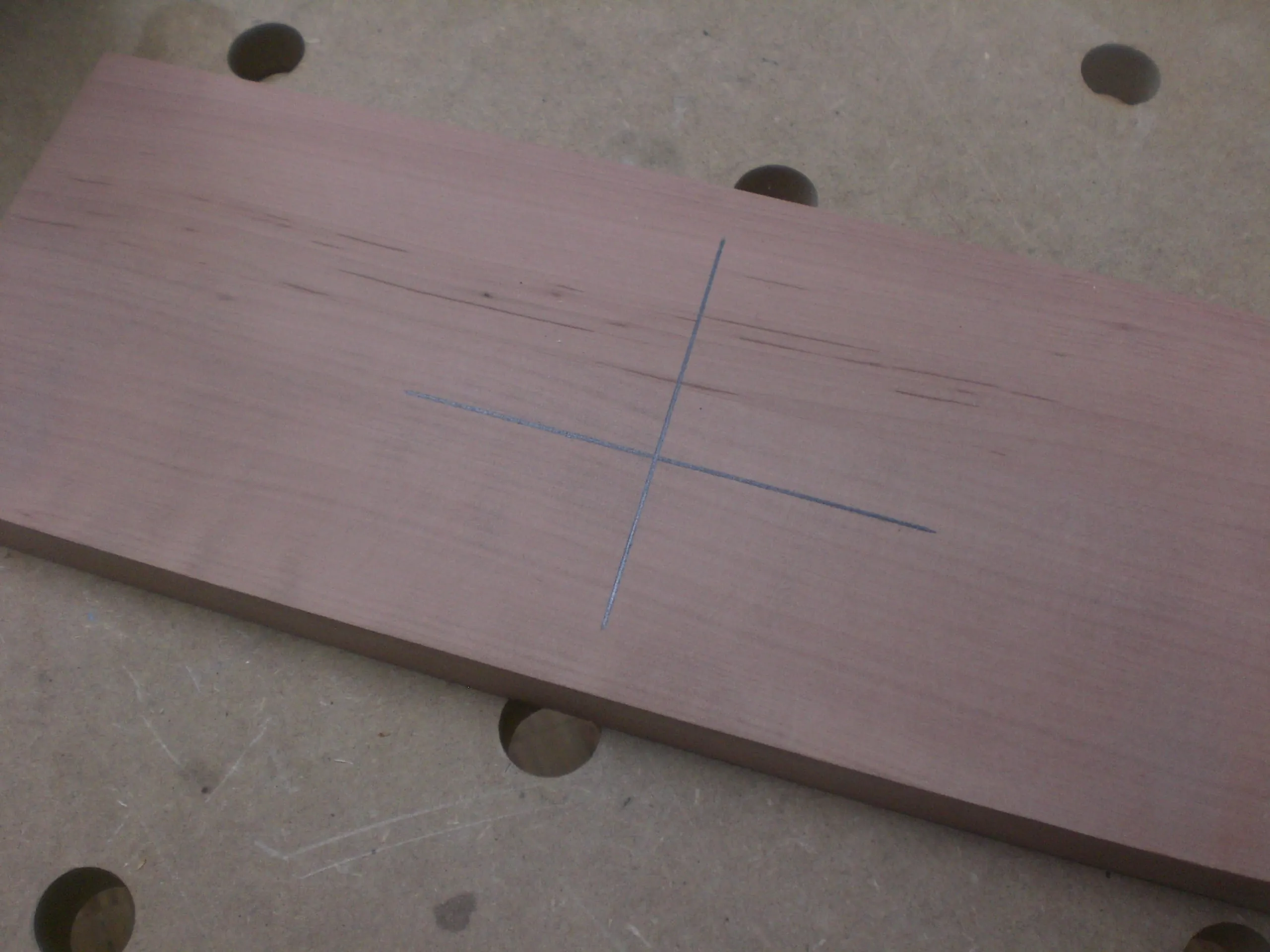

    • Sul pezzo in cui si desidera fresare la maniglia a conchiglia, viene contrassegnata la posizione con una grande croce. Il pezzo deve avere uno spessore minimo di 19 mm. Altrimenti c'è il rischio di effettuare una fresatura passante.

      +
      Contrassegno posizione

    • Ora viene applicata la dima al pezzo. La si può perfettamente allineare utilizzando i contrassegni riportati in precedenza sulla dima.

      +
      Applicazione della dima al pezzo

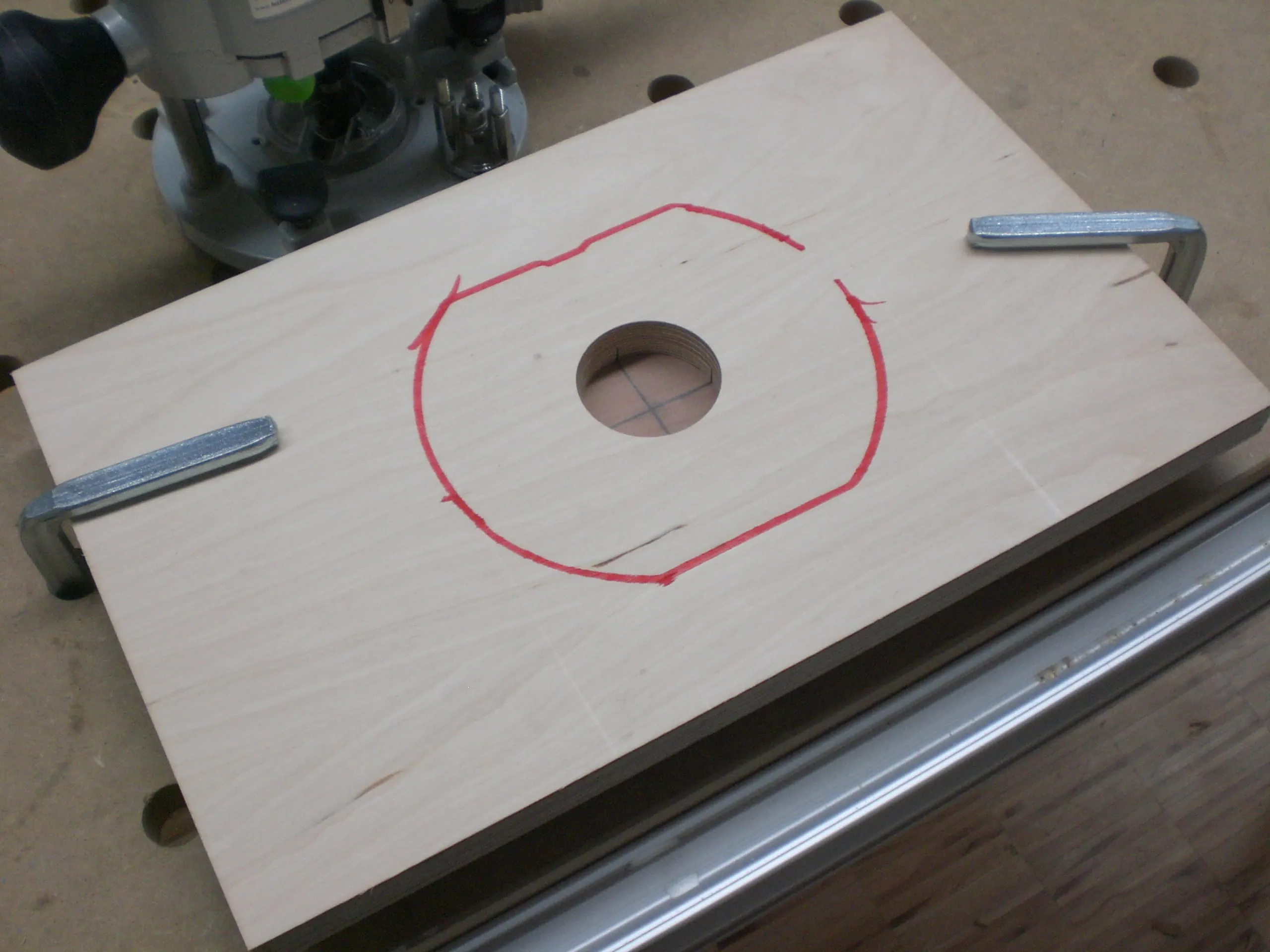

    • La dima viene fissata al pezzo con morsetti. Assicurarsi che i morsetti non ostacolino il movimento della fresatrice.

      +
      Fissaggio con morsetti

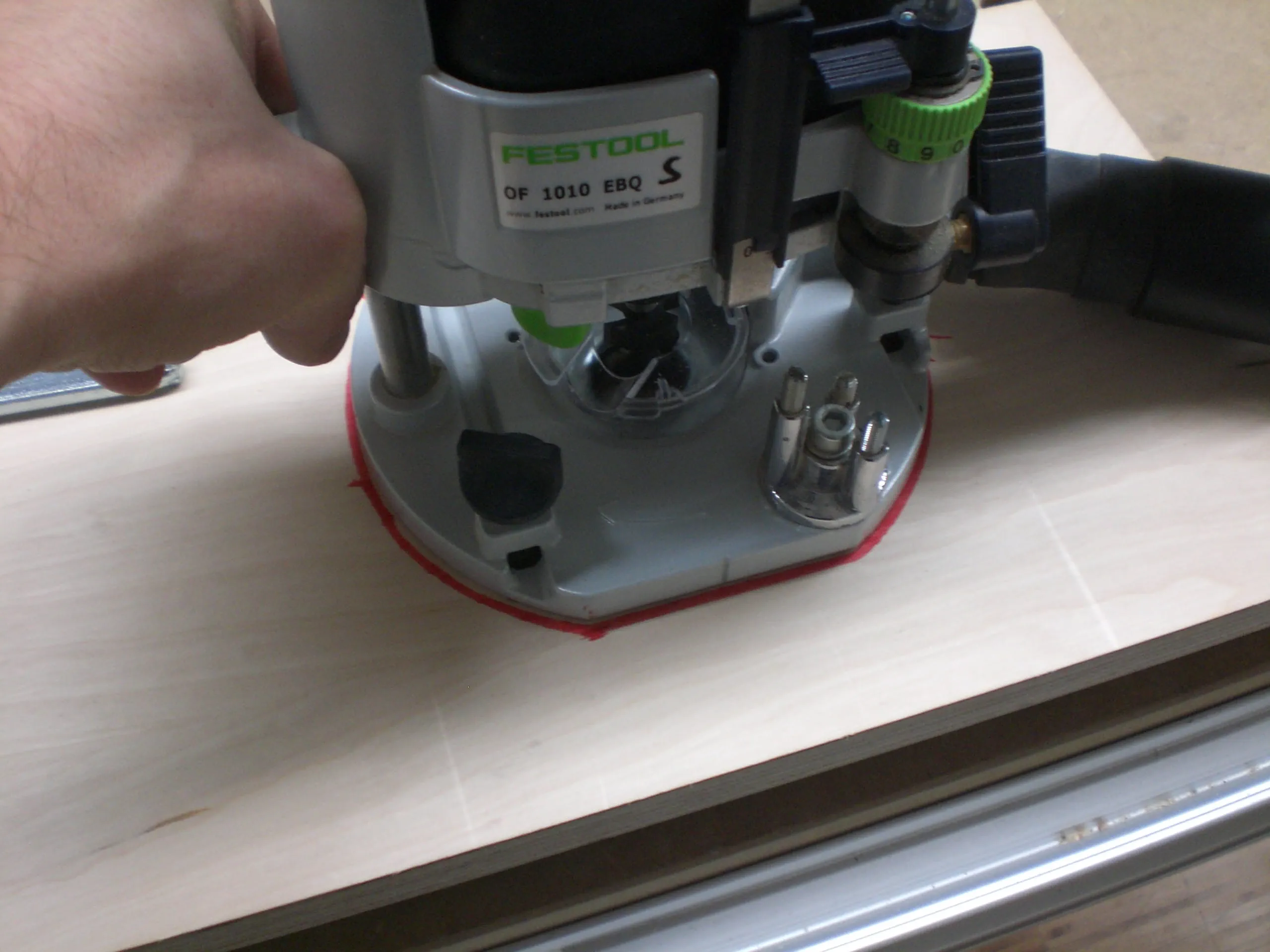

    • La fresatrice viene allineata sul contrassegno. Quindi viene fatta affondare lentamente nel materiale e si fresa in direzione opposta. L'emersione si effettua a macchina ferma e deve avvenire al centro del contrassegno.

      +
      Allineamento fresatrice sul contrassegno

    • Consiglio: Poiché la dima è molto aderente e quindi non può fluire aria, l'aspirazione non funziona al meglio in presenza di maniglie a conchiglia piccole. L'aria può fluire tramite le scanalature che vengono fresate nel lato inferiore della dima e l'aspirazione migliora significativamente.

      +
      Miglioramento aspirazione

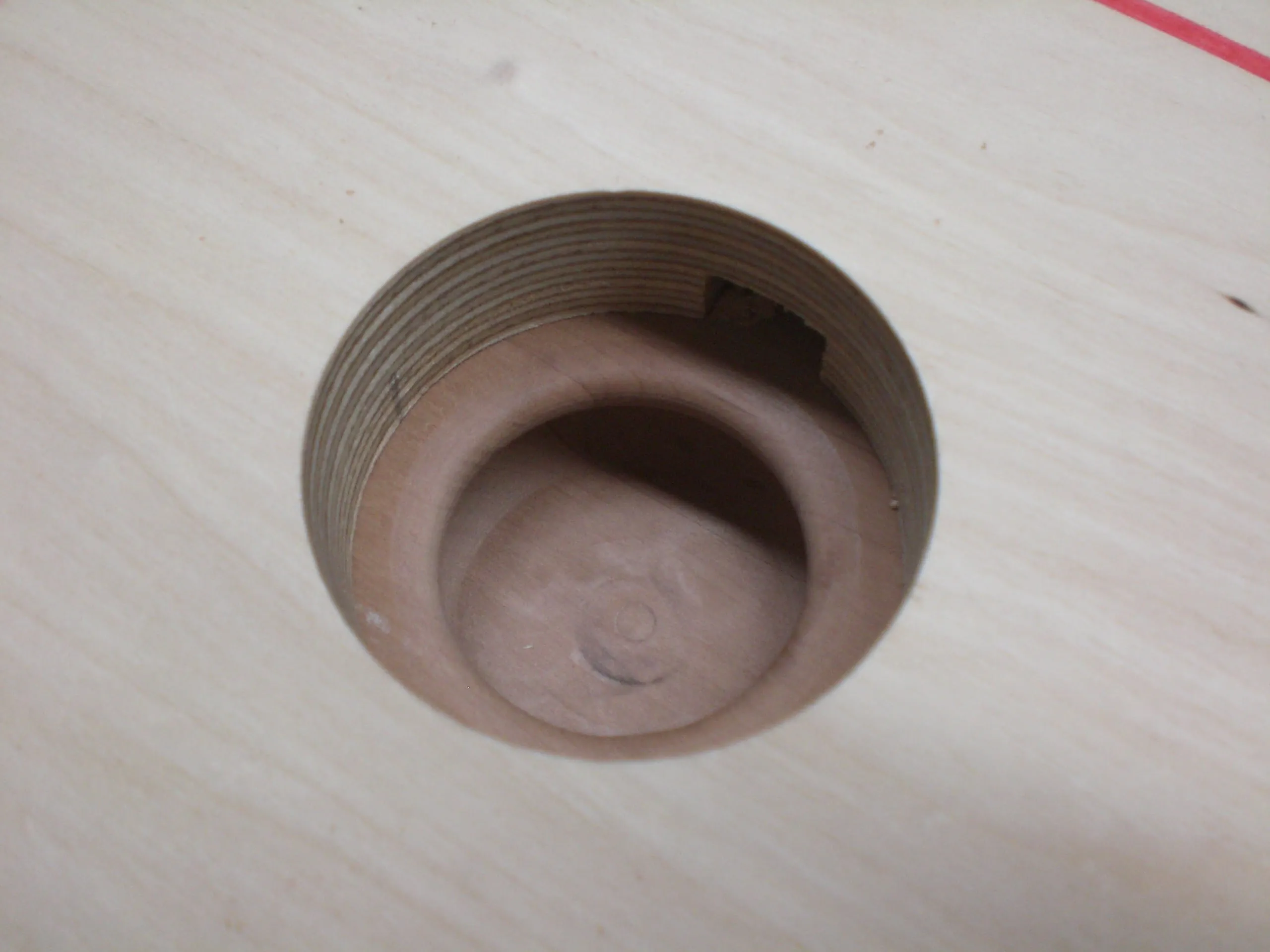

    • In questa immagine si riconosce la scanalatura nella zona posteriore.

      +
      Scanalatura

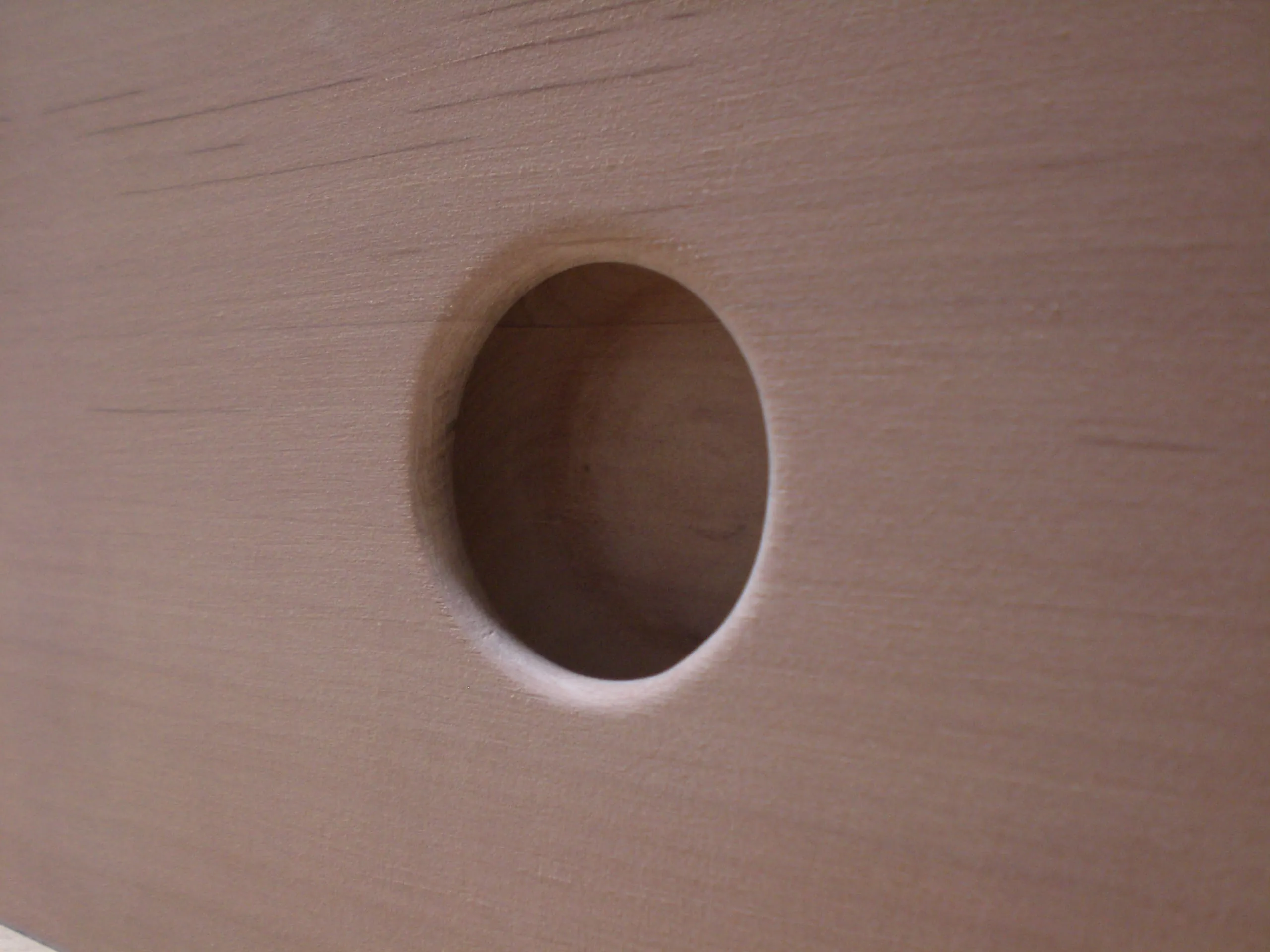

    • Dopo la fresatura della maniglia a conchiglia è anche necessario levigare leggermente l'apertura.

      +
      Levigatura apertura

    • Ad esempio, lavorando con la multidima di fresatura MFS 400 si ottengono maniglie a conchiglia rettangolari. Questa forma si può impiegare anche per le casse.

      +
      maniglie a conchiglia rettangolari

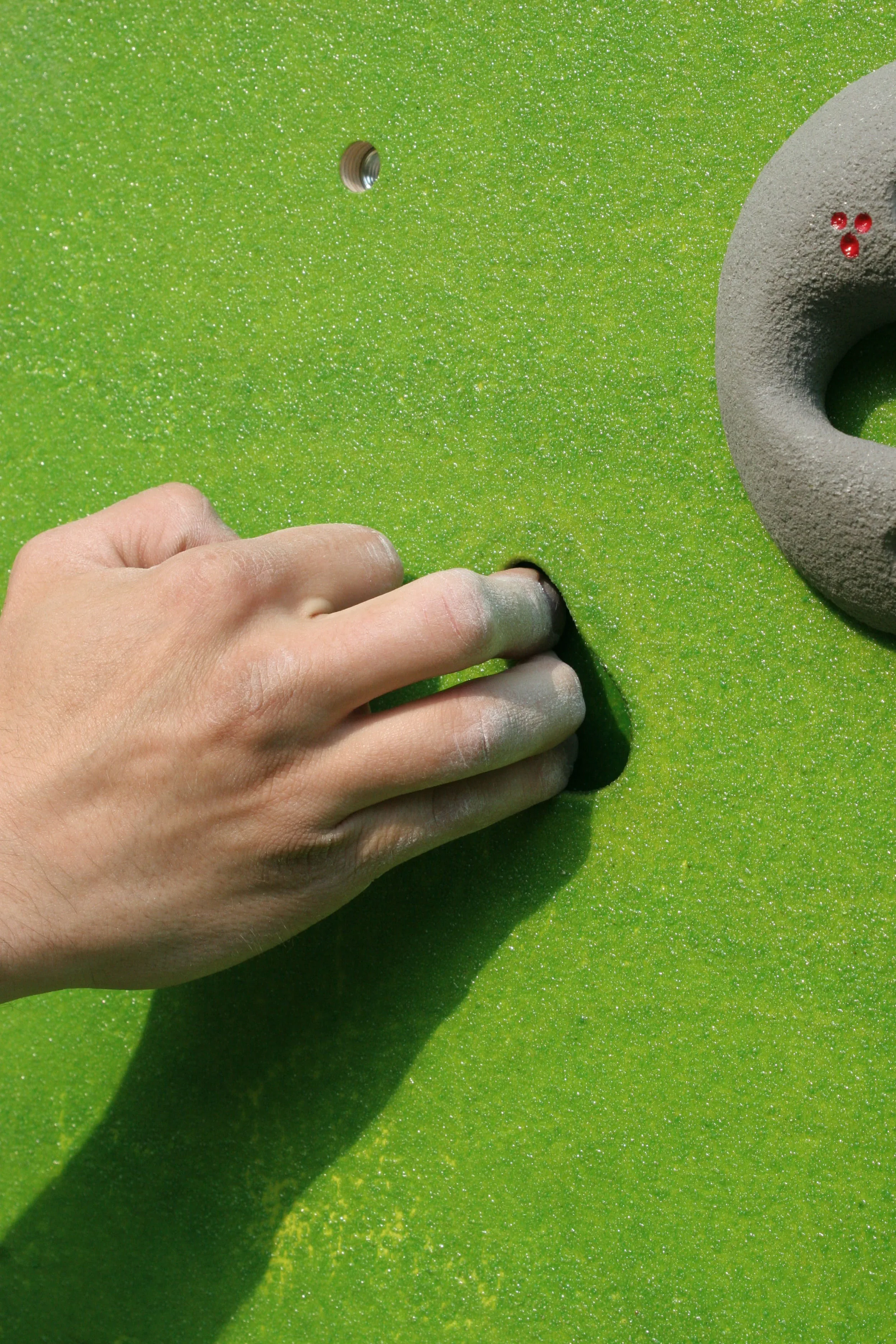

    • Ecco un esempio di appiglio per una parete da arrampicata; la superficie è stata poi rivestita con una miscela di resina sintetica e sabbia.

      L'esempio di applicazione mostra che con la fresa per listelli di impugnatura si possono realizzare i più svariati appigli e formati. Nei mobili in legno massello, fresando una tale maniglia a conchiglia se ne sottolinea il carattere massiccio. Una volta che la dima è realizzata, la maniglia a conchiglia può essere fresata in modo pratico e veloce.

      +
      Appiglio per parete da arrampicata
