giunto a coda di rondine
Descrizione
Il giunto a coda di rondine è un efficace sistema di giunzione del legno, utilizzato nell’edilizia in legno per collegare le travi secondarie a quelle principali. In questo esempio ti mostriamo come realizzare un giunto tra i travetti del tetto e la trave di colmo usando la fresatrice verticale OF 2200 e una dima di fresatura LIGNATOOL.
Macchine/Accessori
Preparazione/Regolazione
-

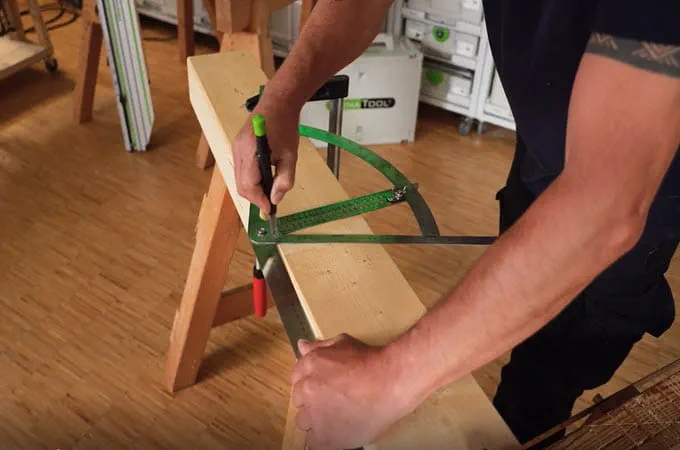

Segnare le travi
-
Taglio delle travi

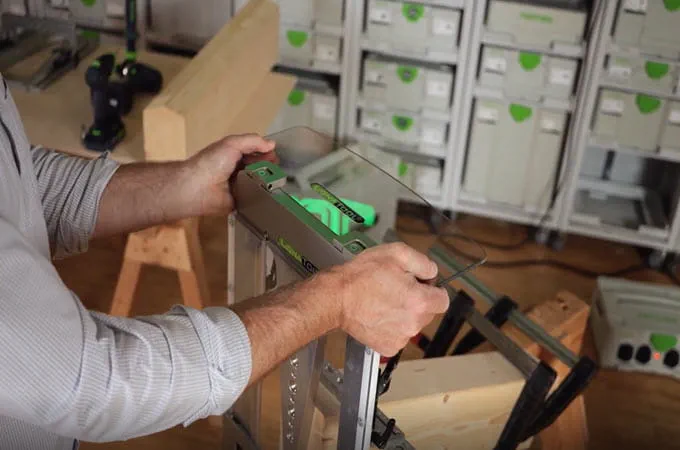

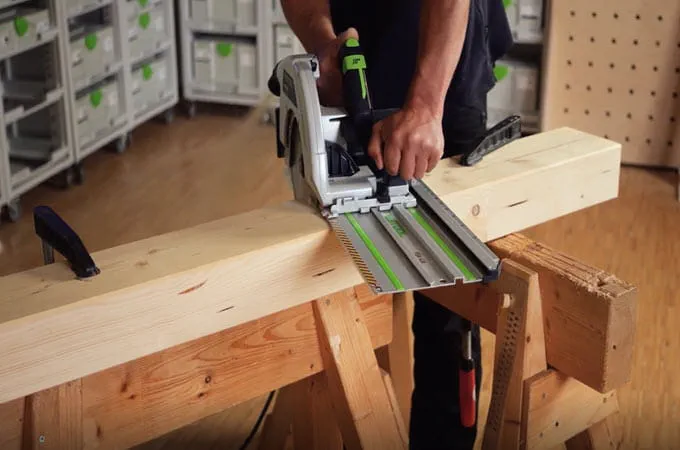

Con la guida di taglio si tagliano le travi.
-
Fissare le travi

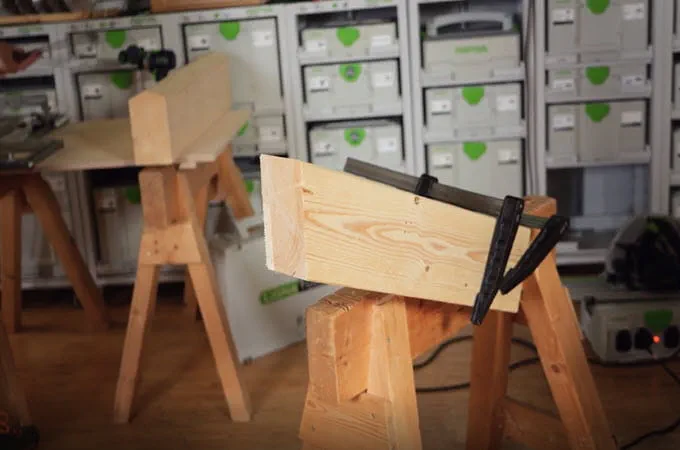

Le travi vengono fissate con dei morsetti a vite per evitare che scivolino.
-

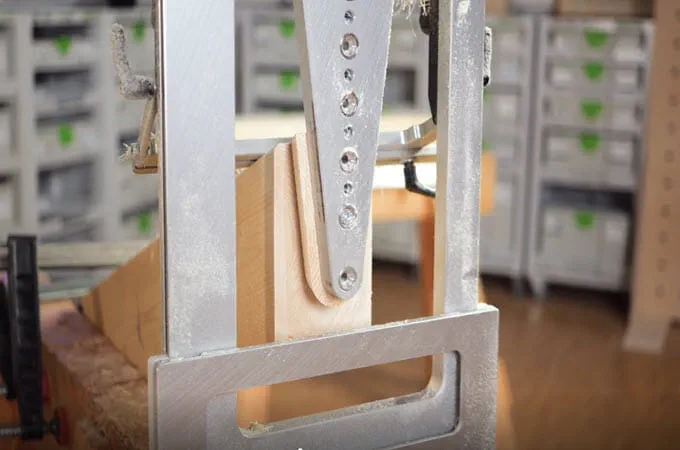

Regolare la dima di fresatura per il perno

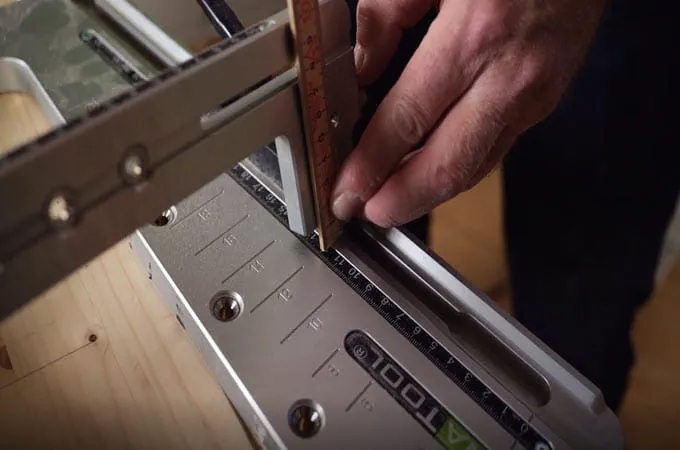

Sulla dima, le gambe di battuta devono essere regolate in base alla pendenza del tetto e alla lunghezza del perno. Per prima cosa, quindi, si misura e si rileva l’angolo direttamente sul travetto.
-
Regolare la lunghezza del perno sulla dima

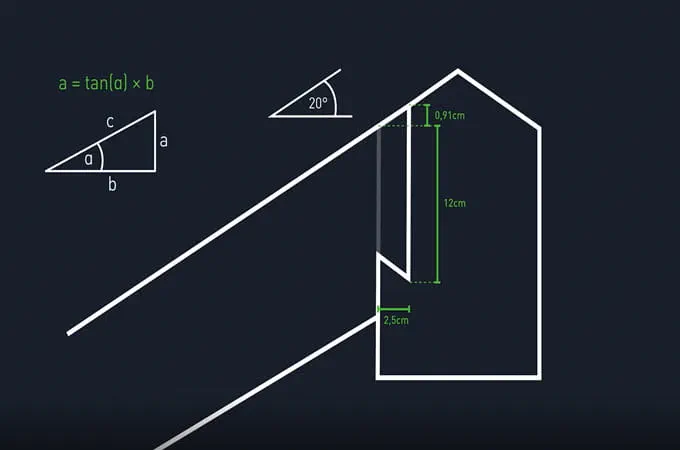

Nel nostro esempio, la lunghezza del perno era di 12 cm più una misura differenziale di 9,1 mm. La misura differenziale si calcola con la funzione tangente. Dipende dalla lunghezza del perno e dalla pendenza del tetto.
-
Montare la dima per tenoni sui travetti

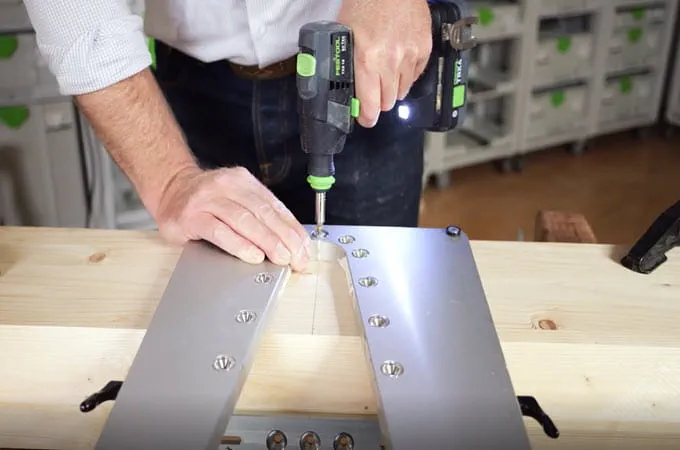

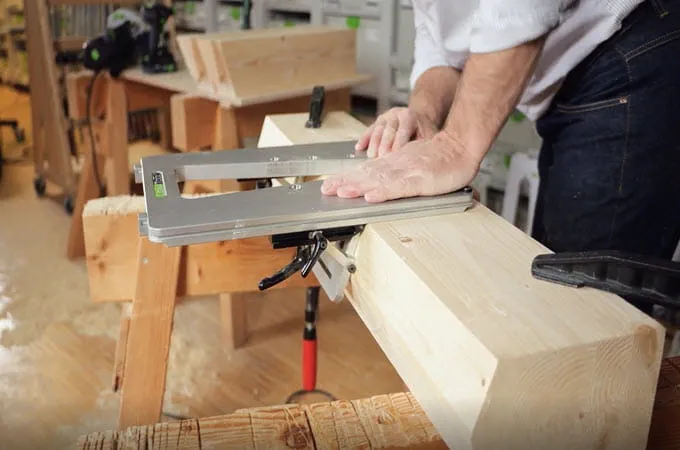

Ora puoi montare la dima sulle travi. Fissala al pezzo da lavorare con delle viti. Inoltre, monta i carrelli di guida e le protezioni anti-schegge.
-

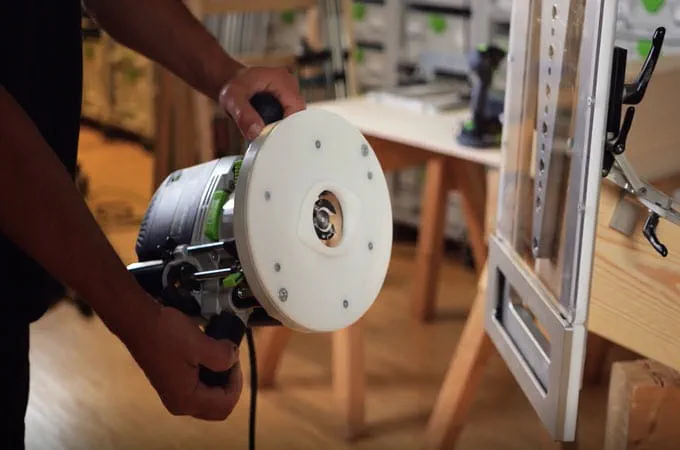

Equipaggiare la fresatrice verticale con la piastra di guida e la fresa
La fresatrice verticale OF 2200 viene fornita con la piastra di base e la fresa.
-
Regolare la profondità di fresatura

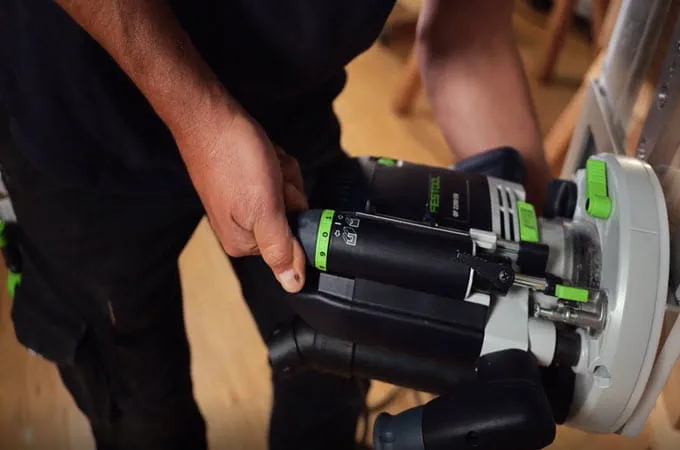

La fresatrice viene fissata alla dima e poi si regola la profondità di fresatura. Nel nostro esempio, la profondità di fresatura viene impostata a 25 mm. Particolarmente utile è la regolazione di precisione, che permette di regolare la profondità con una precisione di un decimo di millimetro.
Procedura
-
Eseguire la fresatura (tenone)
Ora puoi procedere con la prima fresatura. È sempre consigliabile fare una fresatura di prova su entrambi gli elementi e poi controllare che si incastrino perfettamente.
-
Fresatura del tenone completata
Per prima cosa si fresa lungo il bordo per evitare che si formino scheggiature, poi si fresa la parte interna.
-
Regolare la dima per il foro del perno
La dima va regolata in base alla pendenza del tetto, posizionando i fermi lungo lo smusso e fissandoli come si deve.
-
Regolare la lunghezza del perno
Dopo aver regolato l'inclinazione del tetto (qui 20°), puoi regolare la lunghezza del perno (qui 12 cm).
-

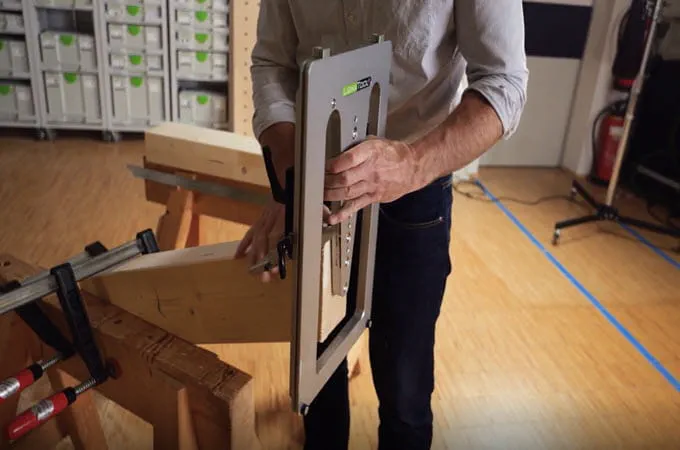

Fissa la dima alla trave
La dima va posizionata sul segno dell'asse e fissata con una vite di bloccaggio.
-
Esegui la fresatura (foro per perno)

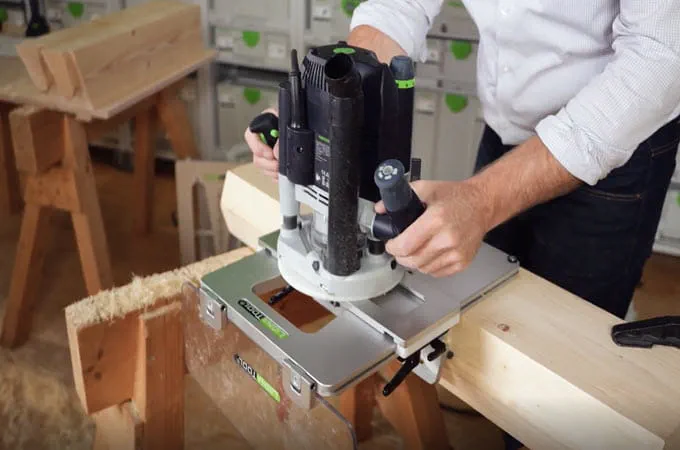

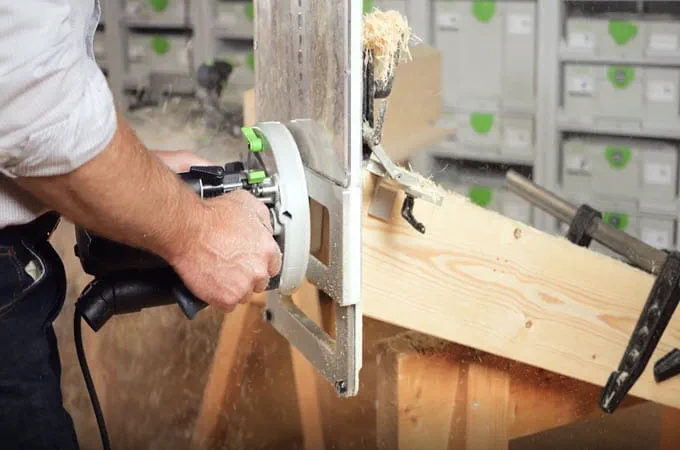

Una volta montati il carrello di guida e il deflettore trucioli, puoi montare la fresa sul carrello. A questo punto si esegue la fresatura. La profondità di fresatura rimane costante.
-

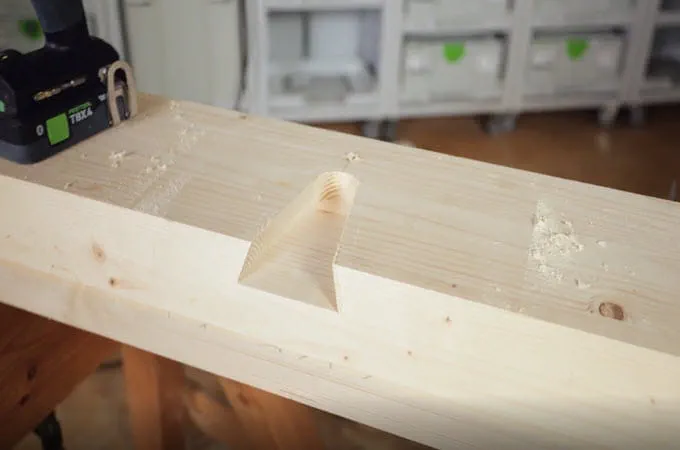

Fresatura completata del foro per il perno
La fresatura va eseguita in senso orario. Per evitare che il materiale si sfaldi, fresa brevemente nella zona a destra e poi passa al lato "giusto". Anche in questo caso vale la regola: è meglio fare prima una fresatura di prova.
-
Montare le travi sul travetto di colmo

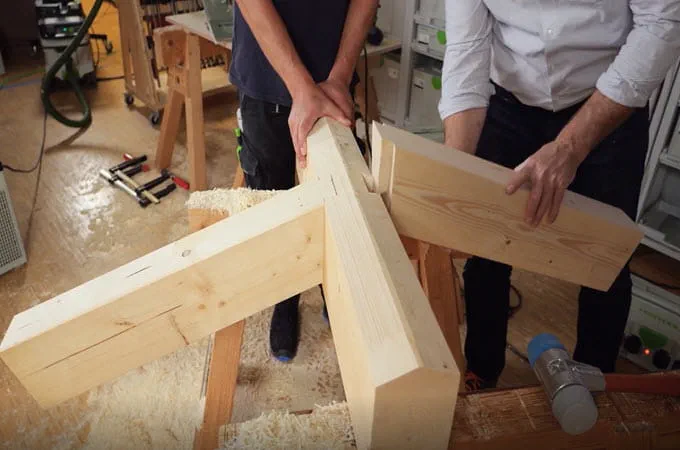

Dopo aver eseguito una fresatura di prova sul perno e sul foro, puoi procedere con tutte le fresature e poi montare il tutto. Basta agganciare il travetto nel foro tramite il perno a coda di rondine e sistemarlo con un martello di gomma pesante.
-
Assicurare il collegamento per evitare che si stacchi

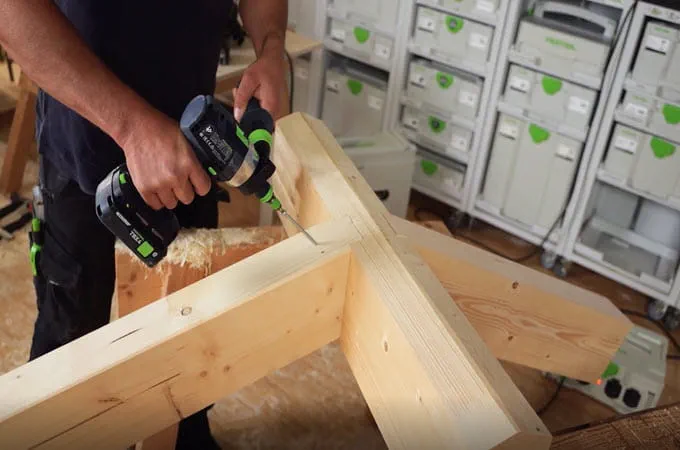

Con una vite di fissaggio avvitata obliquamente, le travi vengono bloccate per evitare che si sfilino e il collegamento è pronto.
-

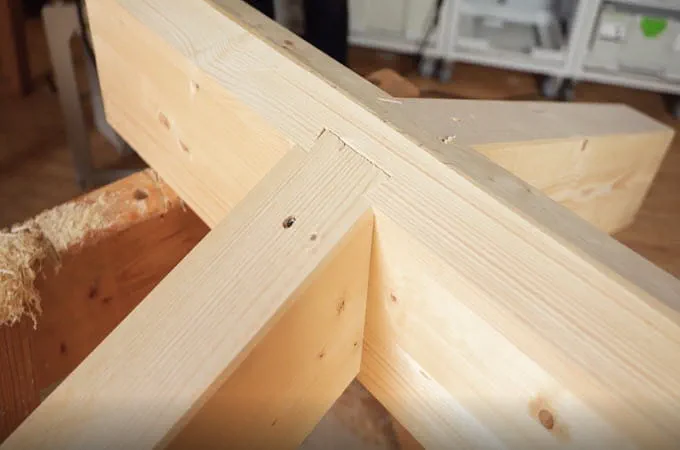

Giunzione completata
Il giunto a coda di rondine finito è un collegamento molto resistente che permette un montaggio veloce. Inoltre, non richiede praticamente nessun collegamento metallico. E la cosa migliore è che è anche bello da vedere.
