Giunzione di profili tondi con battuta circolare della fresa per giunzioni DOMINO
Descrizione
Avvertenza:
Con la battuta circolare è possibile fresare una giunzione di profili tondi con diametro 35-60 mm.
Macchine/Accessori
Preparazione/Regolazione
-
Prima di realizzare una giunzione di profili tondi si deve osservare quanto segue:

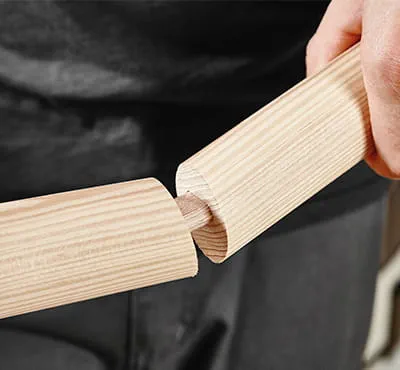

Festool offre per la fresatrice per giunzioni DOMINO tasselli di due qualità:- Tasselli in faggio per gli ambienti interni
- Tasselli in Sipo per gli ambienti esterni
-
In questo esempio di applicazione è descritta la giunzione di un profilo con diametro 35 mm e un angolo di 120°. I profili si congiungono con un tassello in faggio 8x40 mm.
Prima della prima giunzione di profili tondi occorre eseguire una fresatura di prova, al fine di garantire una successiva giunzione perfetta.
Tale fresatura si esegue in questo modo:

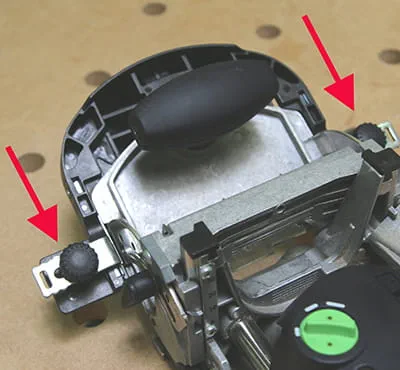

Spostare la battuta circolare completamente sul piano della fresatrice per giunzioni DOMINO e fissarla con le manopole a destra e a sinistra sulla battuta circolare.
-

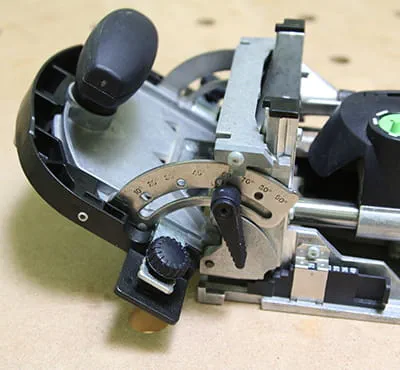

Regolare l'angolo di taglio dei profili circolari (nell'esempio 60°) sul dispositivo di regolazione dell'angolo del piano della fresatrice per giunzioni DOMINO.
-

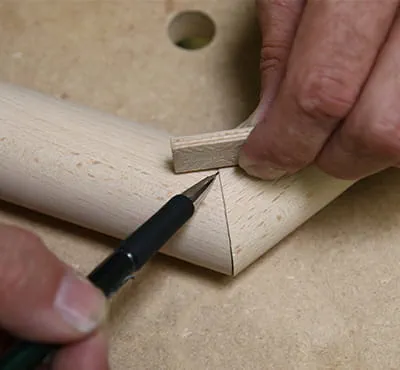

Per posizionare centralmente il tassello, si posizionano i profili circolari l'uno rispetto all'altro nello stesso modo in cui verranno poi congiunti con i tasselli DOMINO. Marcare la posizione dei tasselli con un segno.
-
Appoggiare a filo il profilo tondo sulla battuta circolare della fresatrice per giunzioni DOMINO.

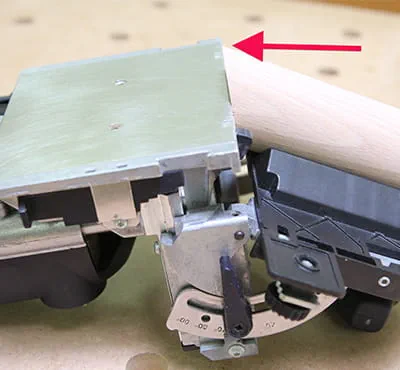

Con i segni eseguiti per la posizione dei tasselli, regolare ora l'altezza del piano della fresatrice per giunzioni.
-

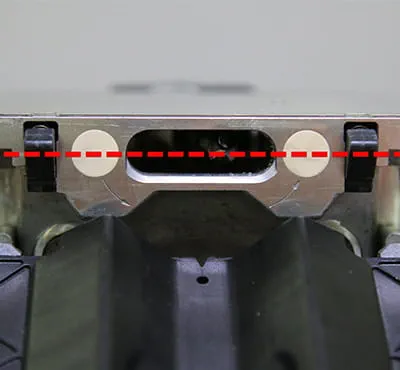

I due punti centrali del perno di riscontro del piano di fresatura formano una linea retta.
-

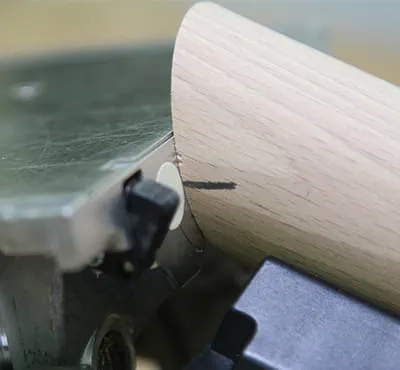

L'altezza del piano della fresa viene regolata in modo che la marcatura precedentemente effettuata della posizione dei tasselli e la linea retta immaginaria siano ad un'altezza.
-

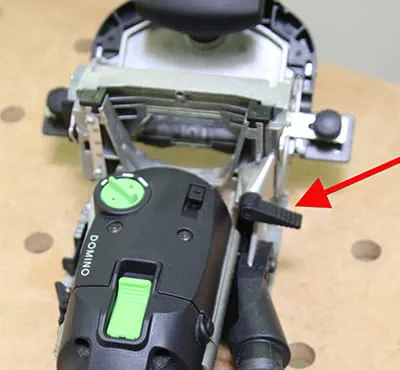

Per la regolazione della giusta altezza del piano viene azionata la leva di bloccaggio.
Al termine delle prime regolazioni è possibile iniziare la fresatura di prova della giunzione di profili tondi.
Collegare il tubo di aspirazione per l'aspirazione alla macchina e all'aspiratore ed eseguite la fresatura.
-

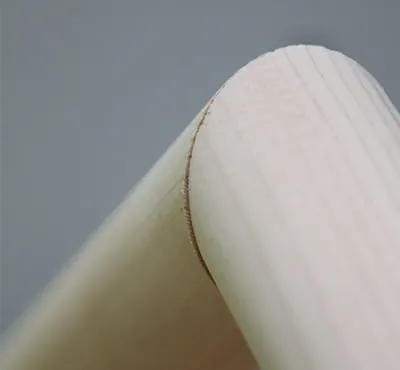

Dopo la giunzione della fresatura di prova si nota una lieve differenza di precisione.
-

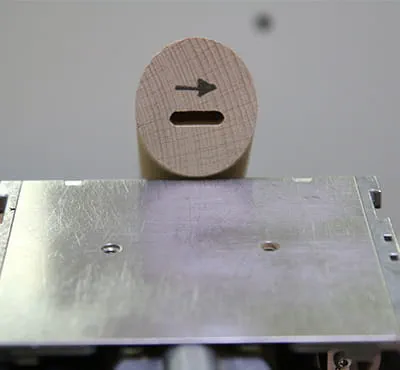

In questo esempio, il foro di fresatura è spostato dal centro del profilo circolare. A questo punto occorre eseguire le seguenti correzioni:
Apertura delle due viti di bloccaggio.

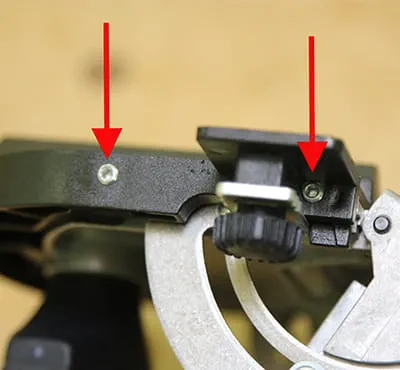

Sul lato esterno della battuta circolare sono applicate rispettivamente due viti di taratura, che vengono regolate con una chiave a brugola da 2 mm.
-
Per orientare con precisione la battuta circolare e quindi il foro di fresatura al centro della fresa, a seconda della direzione di spostamento, a destra o a sinistra, si avvitano le viti a brugola oppure si svitano sul lato opposto.
Consiglio:
Le viti hanno filettatura M5 con passo di 0,8 mm. Ciò significa che per ogni rotazione della vite si ottiene uno spostamento della battuta circolare sul piano di fresatura di 0,8 mm.
Ovvero:
per uno spostamento di 1,6 mm (pari a 2 rotazioni) sul lato sinistro occorre eseguire anche sul lato destro uno spostamento in direzione opposta di 1,6 mm (pari a 2 rotazioni).
Al termine delle impostazioni, serrare le viti di bloccaggio e proseguire con la fresatura.
-
Nota:

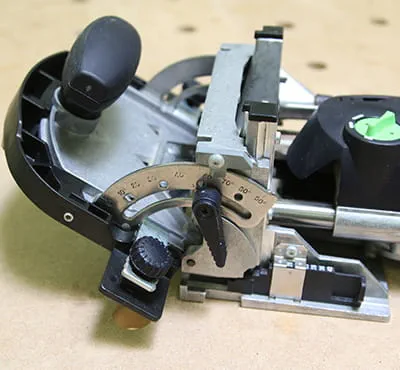

Questa impostazione viene eseguito solo una volta! Quando si riapplica la macchina dopo averla smontata non sarà più necessario eseguire questa regolazione.
Procedura
-
Dopo questa regolazione è possibile fresare il corrimano in modo rapido e preciso.
-

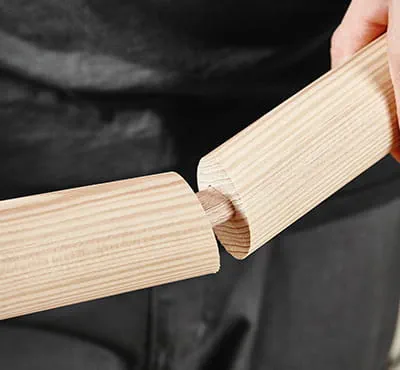

Grazie alla speciale geometria del tassello DOMINO, la giunzione è a prova di rotazione ed è sufficientemente solida anche per i corrimano. La regolazione su altri angoli di una giunzione di profili tondi si può fare in modo semplice e veloce.
-
