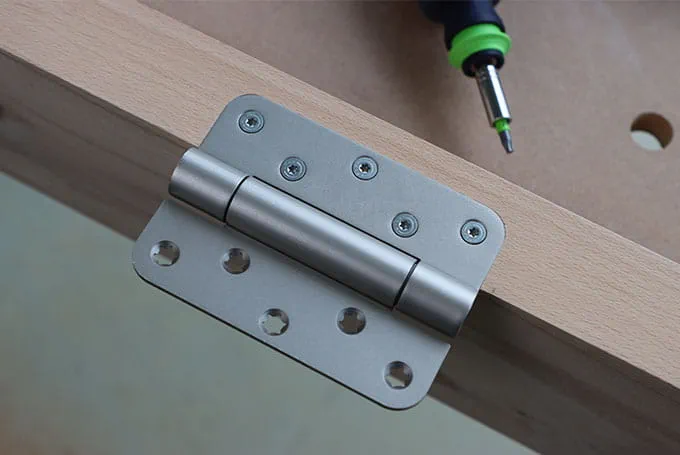

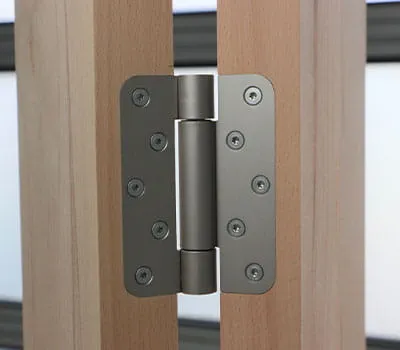

Montare ferramenta e cerniere sul telaio

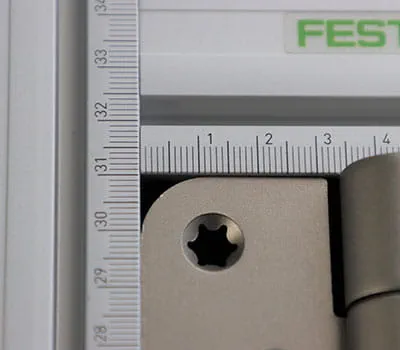

Prima di tutto, si deve determinare il diametro fresa necessario. Questo dipende dal raggio d'angolo degli elementi di ferramenta. Il diametro è di solito dato dal produttore della ferramenta, o può essere facilmente determinato posizionando la cerniera da incassare nella dima di fresatura multipla. Nel nostro caso è ø20 mm. Se volete incassare cerniere che non hanno un raggio d'angolo, il diametro fresa è relativamente poco importante, dato che gli angoli dovranno comunque essere incassati nuovamente. In tal caso si consiglia di utilizzare un diametro che faciliti i calcoli durante l'impostazione della dima. Ad esempio una fresa di ø20 mm con un anello a copiare di ø30 mm.

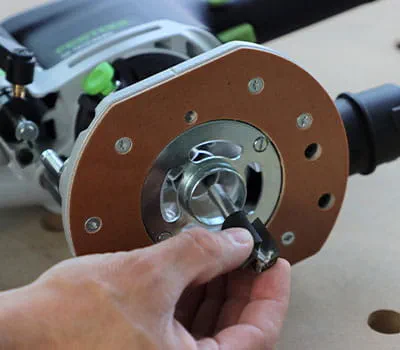

Dopo aver determinato il diametro della fresa, è possibile selezionare il diametro dell'anello a copiare appropriato. Selezionate l'anello a copiare solo tanto grande quanto necessario, mantenendolo il più piccolo possibile. L'anello a copiare viene poi perfettamente centrato con l'aiuto del dispositivo di centraggio e fissato con le viti in dotazione.

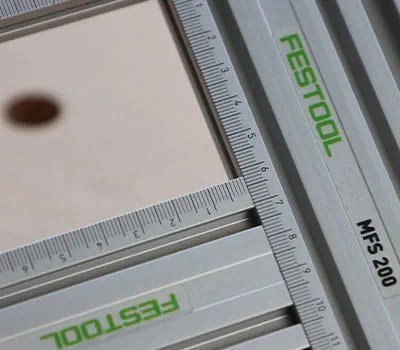

Per poter regolare perfettamente la dima, si devono prima fare alcuni calcoli. Per l'altezza della bandella si deve sommare la differenza tra il diametro dell'anello a copiare e il diametro fresa. Nel nostro esempio l'anello a copiare ha ø30 mm a cui viene dedotto il ø20 mm della fresa e risulta quindi una differenza di 10 mm. Questi 10 mm vengono ora aggiunti alla nostra altezza della bandella di 120 mm, ottenendo una quota di 130 mm da impostare sulla dima.

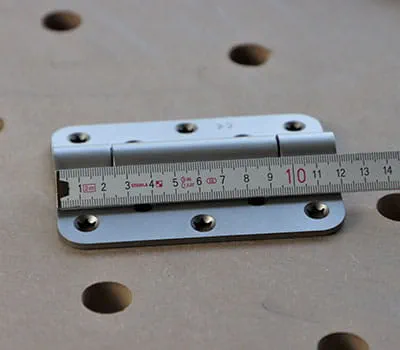

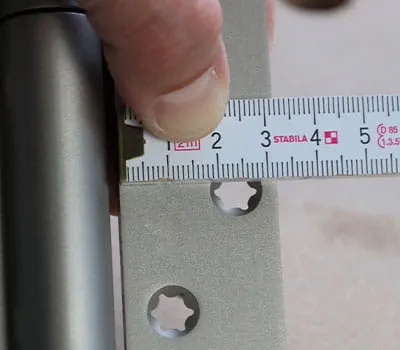

Due cose devono essere impostate per la larghezza delle alette dei cardini. In primo luogo, la luce libera che deve essere impostata sulla dima. Per questo, viene aggiunto alla larghezza delle alette dei cardini almeno il diametro dell'anello a copiare. Questo assicura che la fresa possa essere affondata davanti al pezzo. In questo caso, 32 mm più 30 mm uguale a 62 mm.

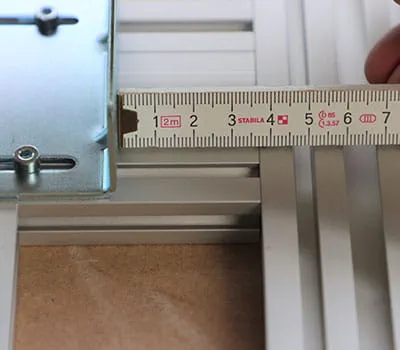

Per l'impostazione dell'angolo di arresto viene dimezzata la differenza tra il diametro dell'anello a copiare e il diametro fresa e sommato al lembo della bandella. Qui dunque 10 mm diviso due più 32 mm dà 37 mm. Questa misura viene impostata, come raffigurato, tra angolo interno della dima e angolo di arresto.

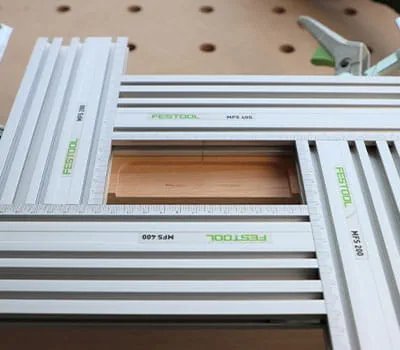

Per poter allineare perfettamente la dima sul pezzo da lavorare, si consiglia di fare con una matita una tacca centrale sulla dima. Questa può essere facilmente allineata con la tacca centrale della cerniera da fresare.

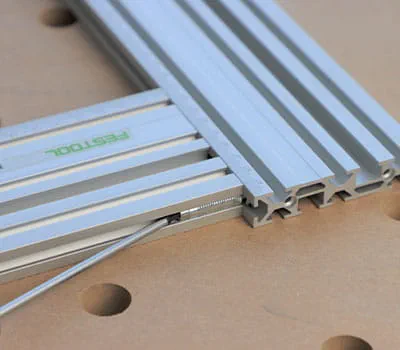

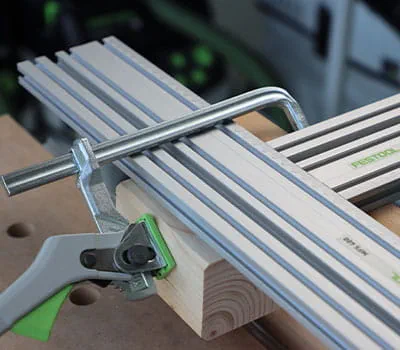

Qui, la dima è fissata direttamente mediante morsetti con bloccaggio a leva agli angoli di arresto. A seconda del pezzo da lavorare, i morsetti possono essere utilizzati anche nelle scanalature previste.

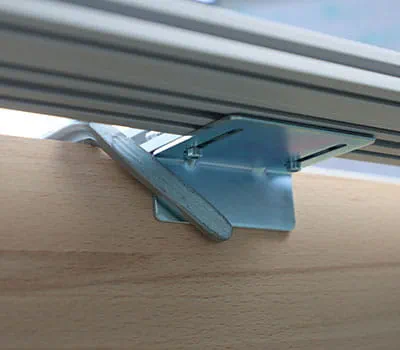

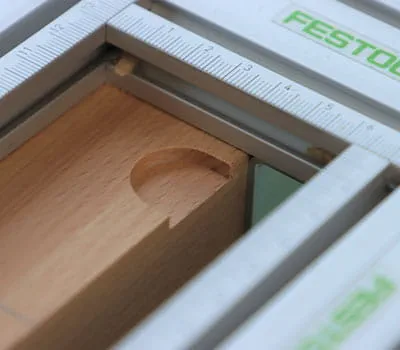

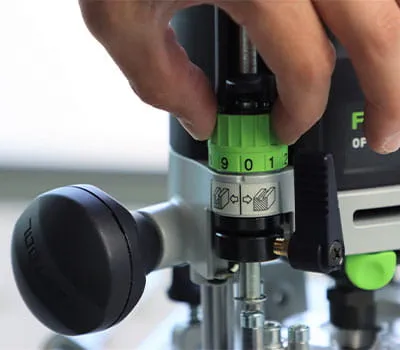

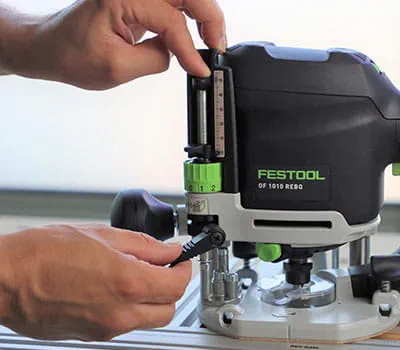

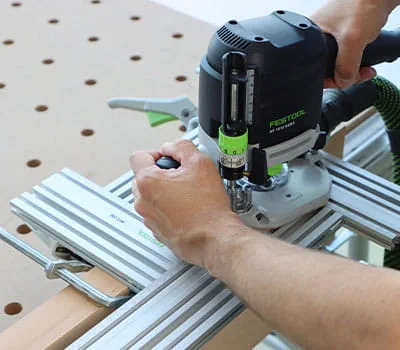

Sul lato destro, potrebbe essere necessario usare un blocchetto come spessore. I preparativi per l'inserimento di una cerniera sono ora completati. La dima può ora essere utilizzata per qualsiasi cerniera, cardini o altra ferramenta senza dover misurare o regolare di nuovo.
