Scanalare con la KAPEX

Scanalare/Intagliare con la KAPEX KS 120
Nei lavori di finiture interne accade spesso che traverse, listelli, battiscopa o simili si debbano intagliare o dentellare, ad esempio per coprire cavi elettrici o tubazioni del riscaldamento. Questo esempio di applicazione descrive l'intaglio e la dentellatura di una traversa con la troncatrice KAPEX KS 120.

    Preparazione/Regolazione

    • Primo passo

      Prima di scanalare il travetto o i listelli, sono necessari i seguenti passaggi:

      +

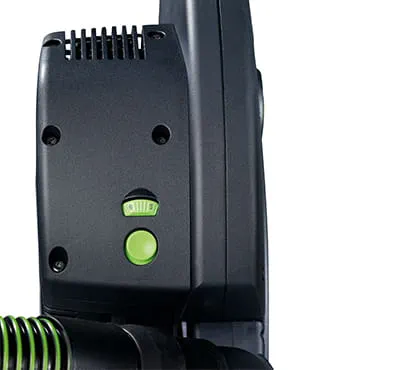

      Regolazione del numero di giri

    Procedura

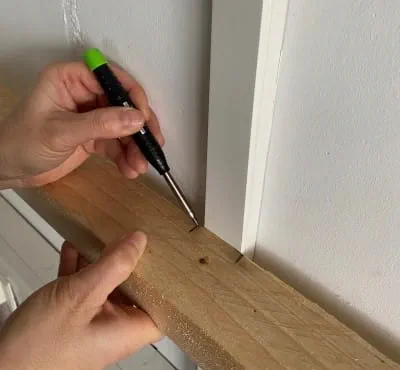

    • Marcatura della posizione della scanalatura

      +
      Marcatura della posizione della scanalatura

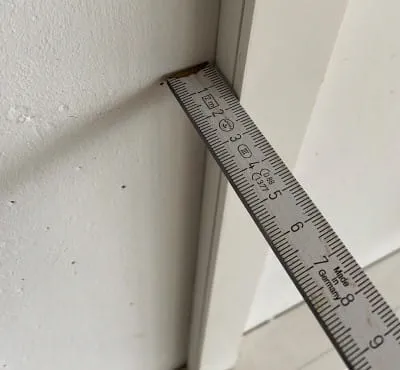

    • Misurazione della profondità della scanalatura

      +
      Misurazione della profondità della scanalatura

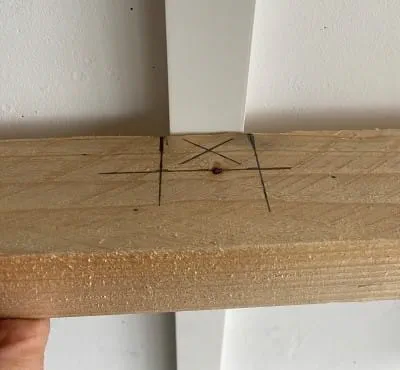

    • Marcatura della zona da scanalare

      +
      Marcatura della zona da intagliare

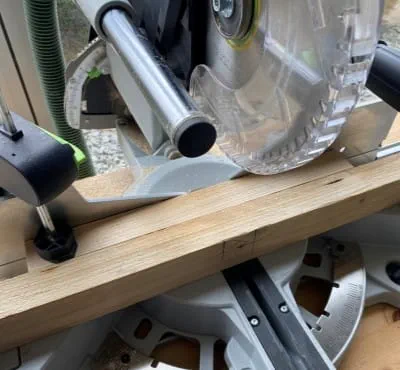

    • Appoggiare il pezzo sul piano della KAPEX

      Avvertenza: per poter scanalare correttamente il pezzo sull'intera larghezza, è necessario allontanarlo con un secondo pezzo di legno (ad esempio, con listello 6x6 cm).

      +
      Appoggiare il pezzo sul piano della KAPEX

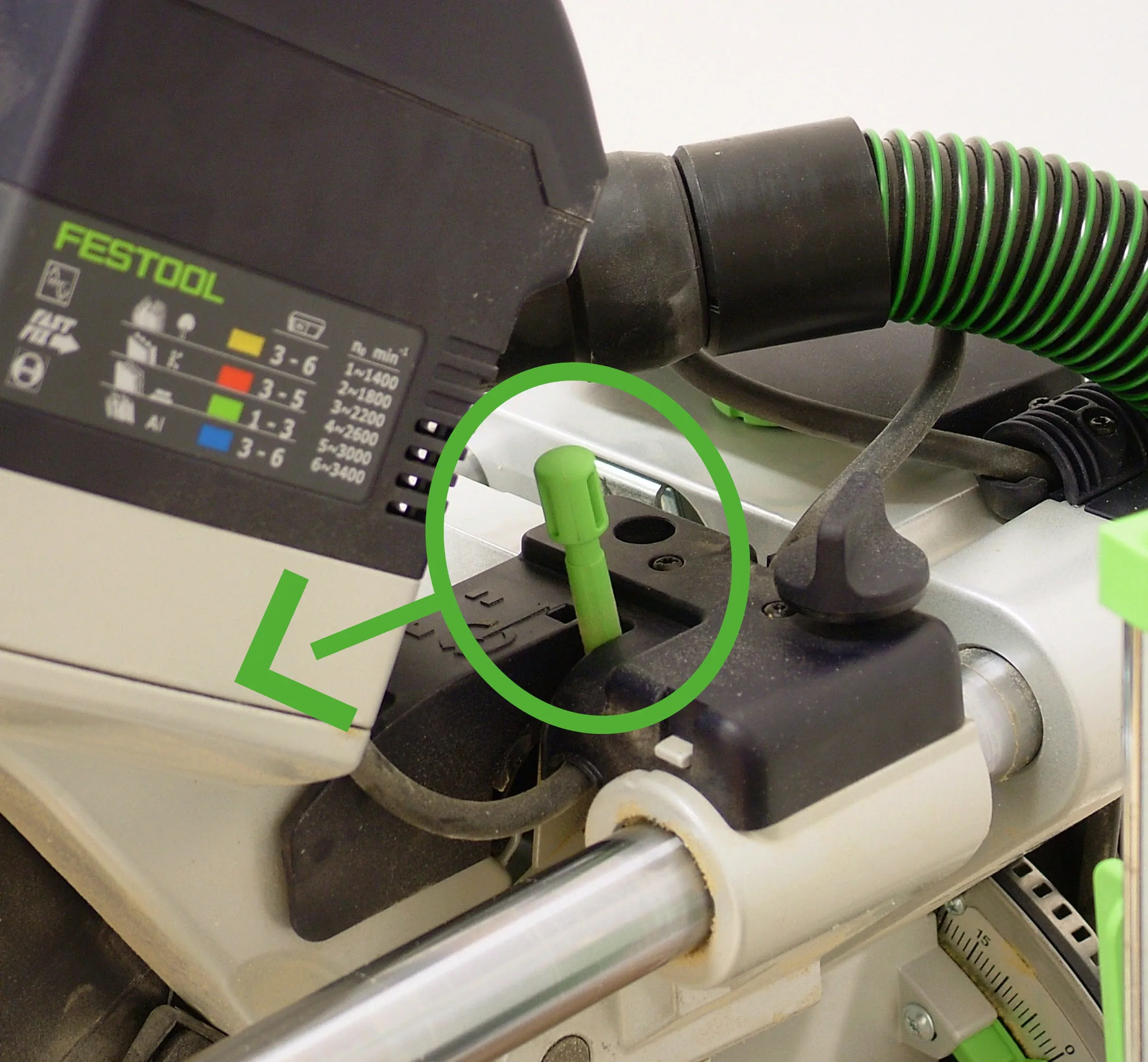

    • Regolare la limitazione della profondità di troncatura - 1/4

      Con il limitatore di profondità di troncatura è possibile regolare l'ampiezza verticale di movimento della testa di KAPEX e la sua capacità di taglio verticale. Diventa così possibile scanalare e svasare i pezzi.
      • impostare la testa di KAPEX all'altezza corretta di lavoro
      • spostare verso il basso la leva della limitazione della profondità di troncatura fino all'aggancio

      +
      Regolazione della limitazione della profondità di troncatura

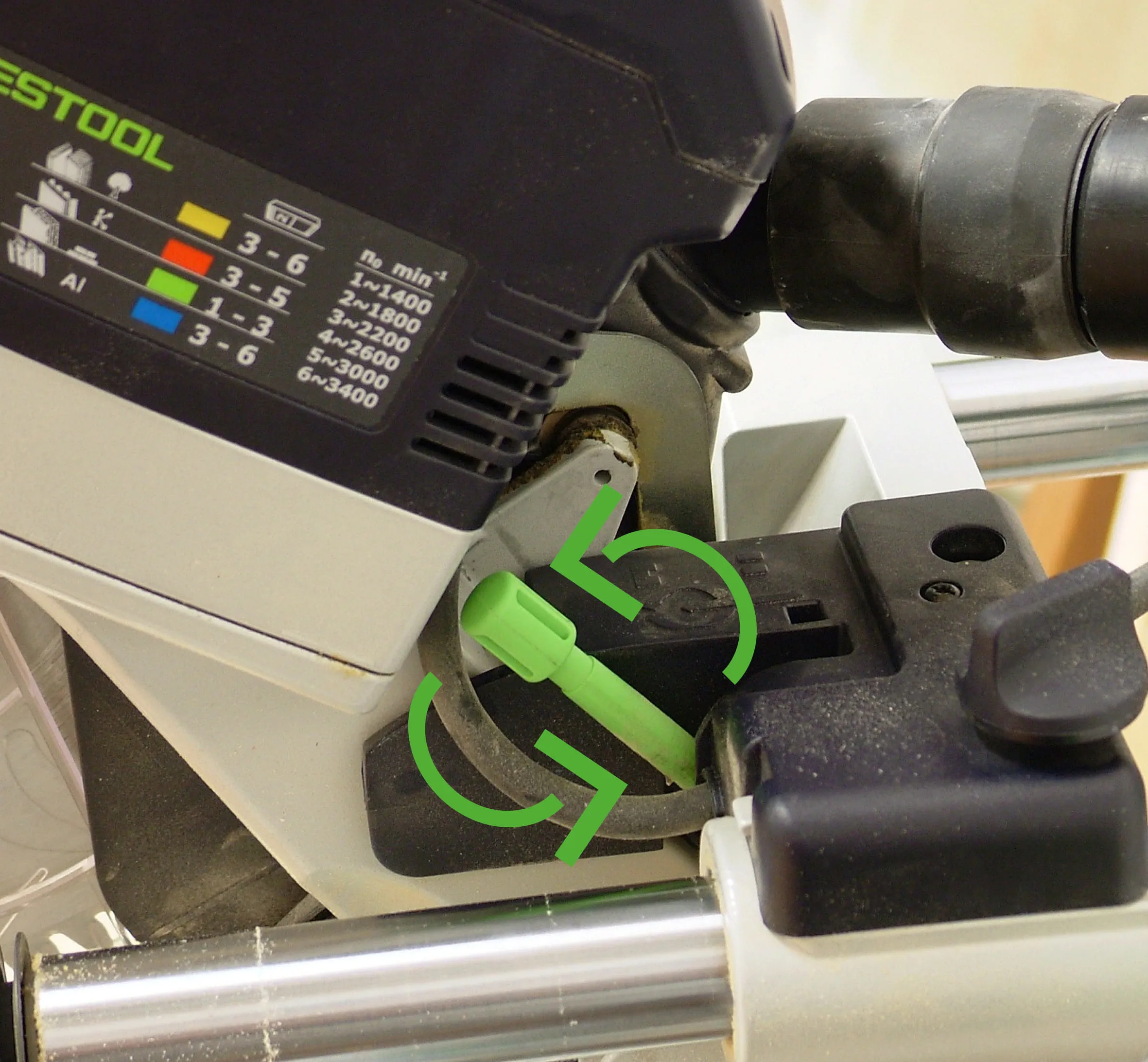

    • Regolare la limitazione della profondità di troncatura - 2/4

      • Ruotando la leva si regola la profondità desiderata della scanalatura.

      +
      Regolare la limitazione della profondità di troncatura

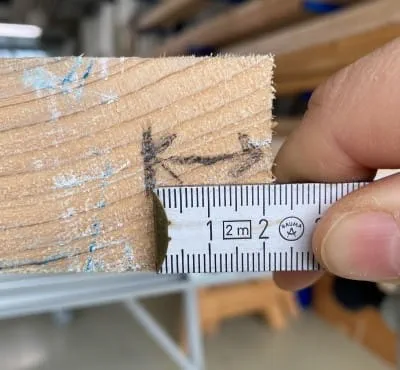

    • Regolare la limitazione della profondità di troncatura - 3/4

      Indicare sul pezzo la profondità desiderata

      +
      Regolare la limitazione della profondità di troncatura

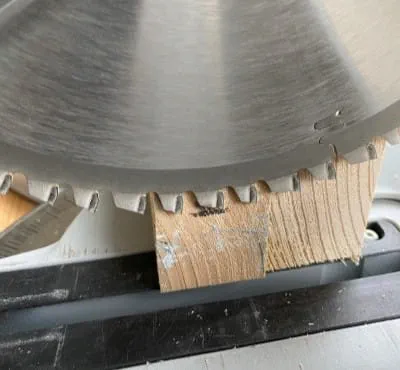

    • Regolare la limitazione della profondità di troncatura - 4/4

      Nota: effettuare un taglio di prova su un pezzo di scarto e, all'occorrenza, regolare la profondità desiderata della scanalatura ruotando l'impostazione della profondità di scanalatura.

      +
      Regolare la limitazione della profondità di troncatura:

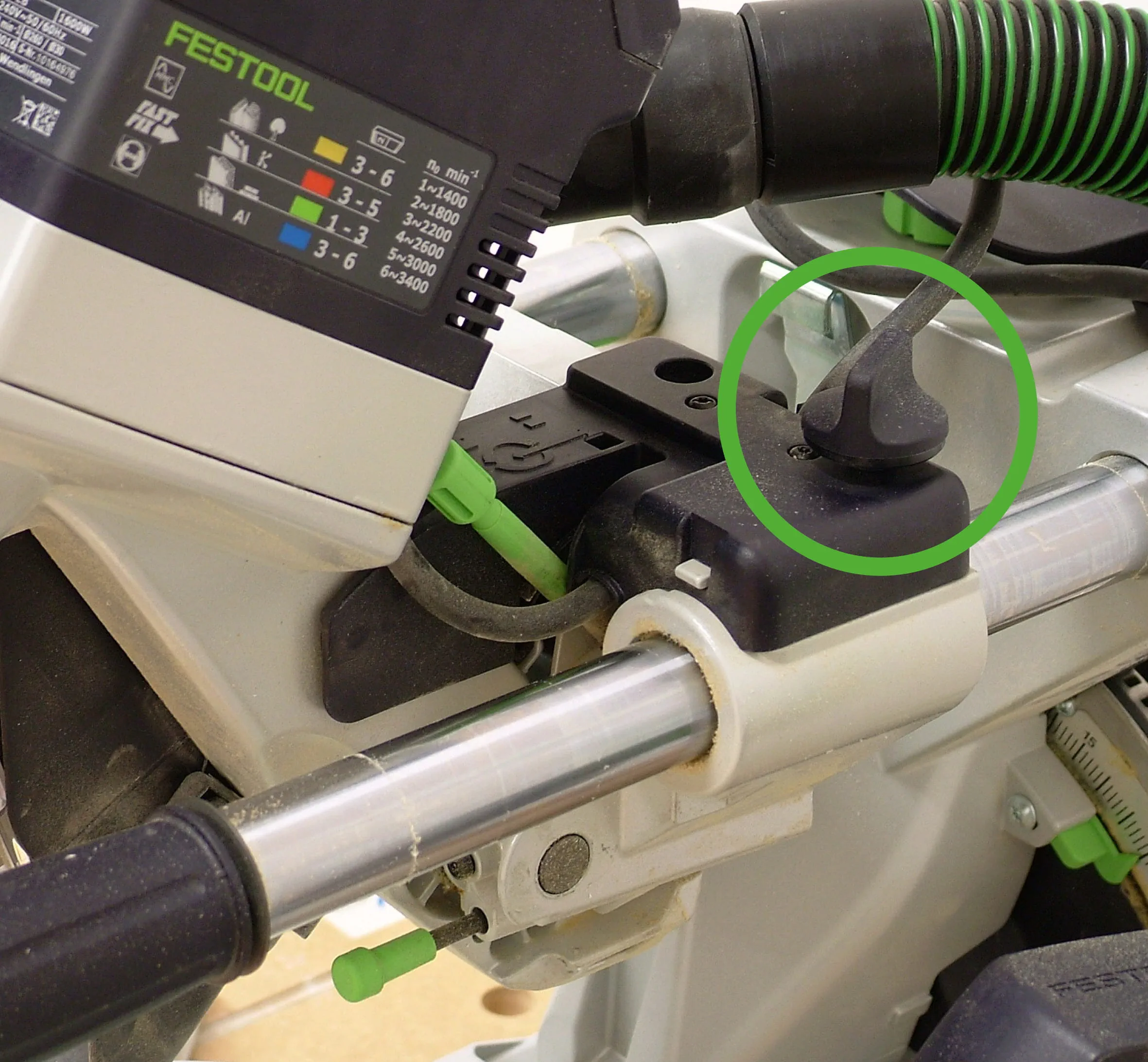

    • Sbloccare il movimento radiale

      +
      Apertura del bloccaggio per il dispositivo di trazione

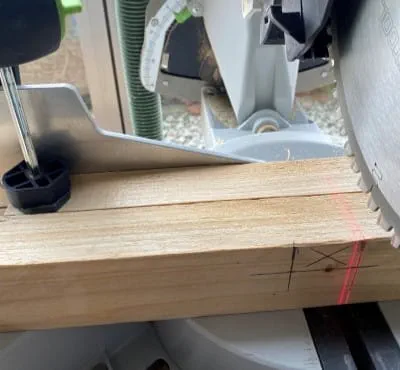

    • Accensione del laser

      Accendere il laser sulla KAPEX 120 e regolare il pezzo sulla marcatura.

      +
      Accensione del laser

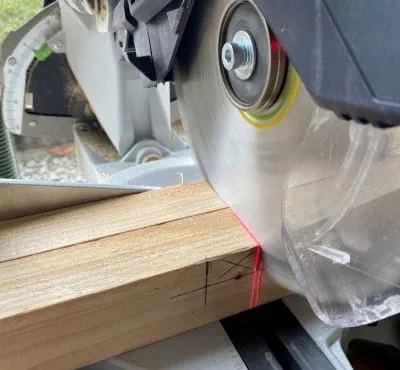

    • Accendere la KAPEX ed effettuare il taglio - 1/2

      Traslare il pezzo dello spessore della lama ed effettuare un ulteriore taglio.

      +
      Accendere la KAPEX ed effettuare il taglio

    • Accendere la KAPEX ed effettuare il taglio - 2/2

      Ripetere questi passaggi finché la zona contrassegnata è completamente asportata

      +
      Accendere la KAPEX ed effettuare il taglio

    • Una volta terminato il lavoro, è possibile posare il travetto scanalato

      +
      Una volta terminato il lavoro, è possibile applicare la traversa intagliata
