Posa di cavi dietro i battiscopa / intaglio dei battiscopa con il KAPEX

Posare cavi dietro battiscopa/zoccolini con la KAPEX
L'intaglio o la scanalatura di zoccolini o listelli è spesso necessario quando si devono praticare piccole aperture per cavi, tubi o altre sporgenze. Inoltre, questo lavoro è vantaggioso se può essere eseguito con la stessa macchina con cui si effettuano anche i tagli a troncatura. In questo esempio di applicazione viene descritto dettagliatamente come intagliare in modo semplice legnami squadrati a formato o listelli.

    Descrizione

    Nei lavori di finiture interne accade spesso che traverse, listelli, battiscopa, coprifili o simili si debbano intagliare o dentellare, ad esempio per sormontare cavi elettrici o tubazioni del riscaldamento. Questo esempio di applicazione descrive l'intaglio e la dentellatura di uno zoccolino con la troncatrice KAPEX KS 120.

     Elenco materiali:

    • Legno "di scarto" largo 6 cm

    Preparazione/Regolazione

    • Primo passo

      Prima di intagliare i listelli o il travetti squadrati, sono necessari i seguenti passaggi:

      +

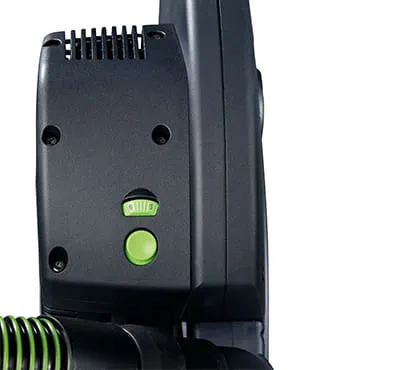

      Regolazione del numero di giri

    • Marcatura della zona da intagliare

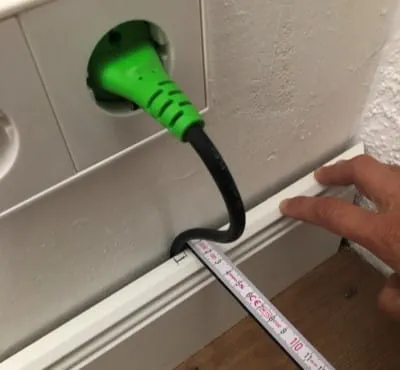

      Tenere il listello contro la parete e posare il cavo, come in questo caso, come dovrebbe essere posizionato. Segnare l'area della scanalatura.

      +
      Marcatura della zona da intagliare

    • Impostazione sulla sega

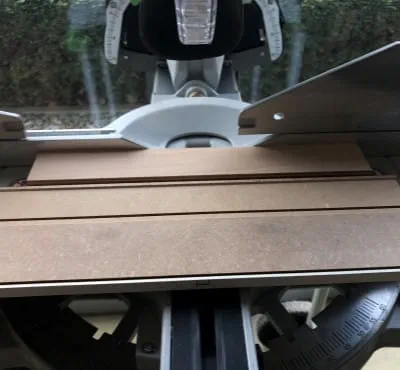

      Posizionare il listello da lavorare sul banco della KAPEX.

      +
      Impostazione sulla sega

    • Regolazione della limitazione della profondità di troncatura

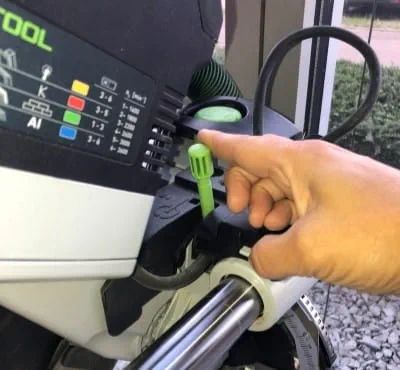

      Con la limitazione della profondità di troncatura - regolabile in modo continuo - è possibile limitare la corsa verticale di KAPEX. Diventa così possibile scanalare i pezzi.
      Ruotare verso il basso la leva della limitazione della profondità di troncatura finché non si  blocca e guidare l'unità di taglio verso il basso come per il taglio. Durante questa operazione la macchina rimane spenta.

      +
      Regolazione della limitazione della profondità di troncatura

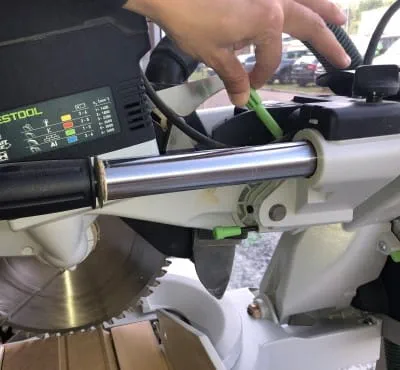

    • Regolazione della profondità da intagliare - 1/2

      A questo punto, girando la leva a destra o a sinistra, si può scegliere la profondità di scanalatura appropriata per il pezzo in lavorazione. La sega rimane spenta e premuta verso il basso durante l'intero processo.

      +
      Regolazione della profondità da intagliare/1

    • Regolazione della profondità da intagliare - 2/2

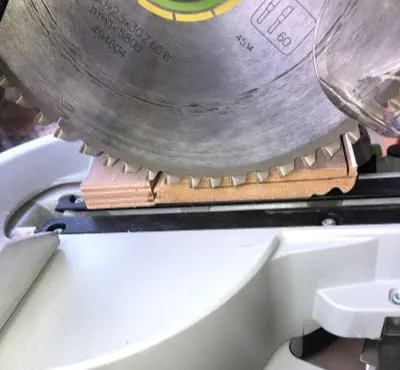

      Per poter lavorare con precisione, è possibile segnare in anticipo la profondità esatta su un listello di prova o nella zona terminale del listello e ruotare la leva fino a impostare la profondità desiderata.

      +
      Regolazione della profondità da intagliare/2

    Procedura

    • Accensione del laser a doppia linea

      Il laser a doppia linea aiuta a identificare con precisione l'area di taglio.

      +
      Regolazione del numero di giri

    • Intaglio di scanalature

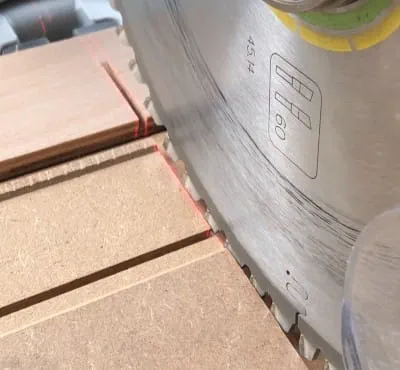

      Posizionare il listello e utilizzare il laser per puntare alla marcatura. Sbloccare il movimento radiale per sfruttare l'intero spessore lama. Iniziare da un lato della marcatura. Accendere la KAPEX ed effettuare il taglio. Traslare il pezzo dello spessore della lama ed effettuare un ulteriore taglio. Questa processo si ripete finché la zona contrassegnata è completamente asportata.

      +
      Intaglio di scanalature

    • Intaglio finito

      +

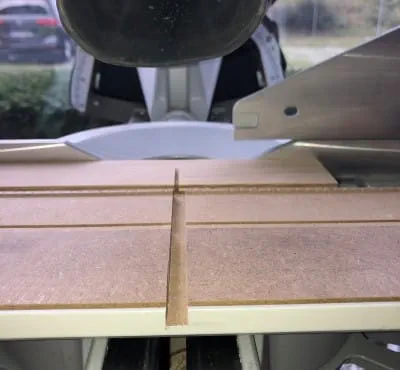

      Intaglio finito

    • Applicazione del listello

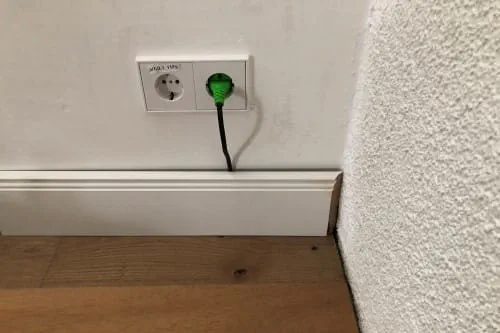

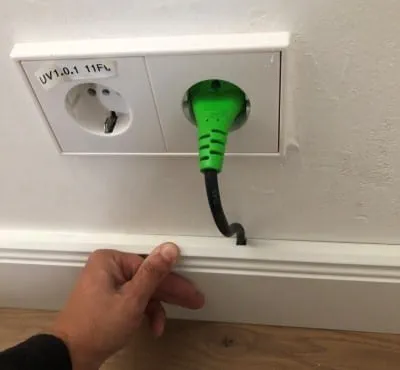

      A questo punto, posizionare il listello sulla parete, inserire il cavo nell'incavo e tirarlo dietro il listello fino alla posizione desiderata, per poi farlo riapparire in un altro punto con lo stesso procedimento. In questo modo, i cavi non saranno più inutilmente in vista.

      +
      Applicazione del listello
