Elenco materiali

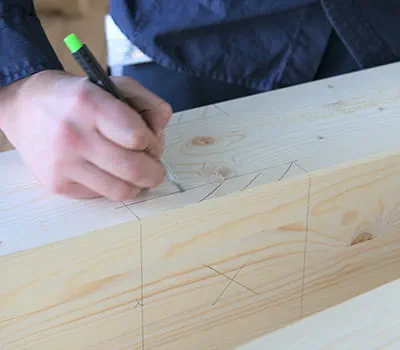

Tracciare le estremità dei montanti. Nel presente esempio, la profondità della scanalatura è di 25 mm. L’intaglio dell’estremità del montante dovrà trovarsi al di sotto del bordo superiore delle catene (in questo caso, -0,5 cm), a causa dell’eventuale ritriro del legno.
Troncare le estremità dei montanti, utilizzando il binario di troncatura e la HK 85. Il taglio di troncatura andrà eseguito in due fasi.
Voltare il montante sull’altro bordo ed eseguire il secondo taglio. Con il binario di troncatura si otterrà rapidamente un ottimo risultato, anche tagliando a misura elementi in legno spessi.
Per tale giunzione, andrà praticato un foro (14 mm) per giunzione con bulloni.

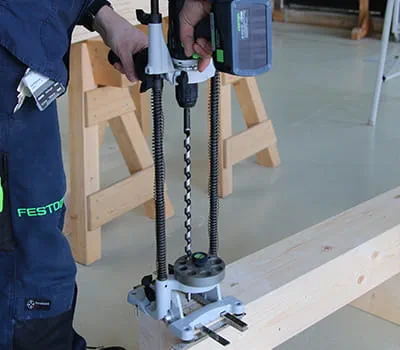

Per praticare rapidamente fori ben rettilinei, sarà consigliabile utilizzare il supporto trapano per carpenteria Festool, unitamente ad un avvitatore a batteria o ad un utensile a filo.

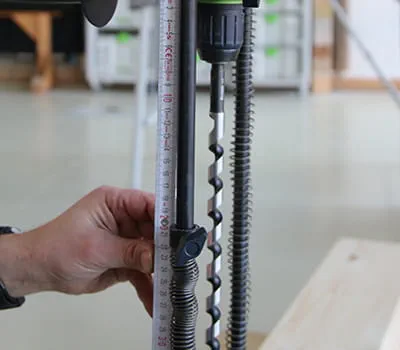

Sul supporto trapano per carpenteria, la profondità di foratura si potrà regolare tramite il limitatore di profondità dell’asta di guida.
Le marcature assiali sulla base del supporto trapano agevoleranno l’allineamento del supporto stesso.
Per praticare fori in serie, sarà consigliabile regolare le battute parallele. Sull’indicatore di marcatura assiale, la distanza desiderata si potrà leggere dal lato battuta e la si potrà fissare opportunamente.

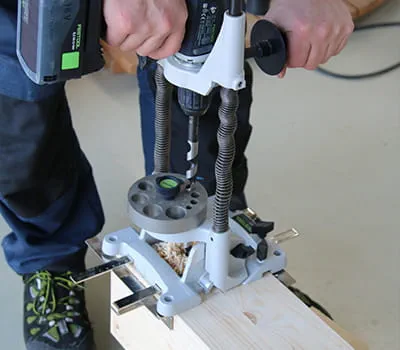

Esecuzione dei fori

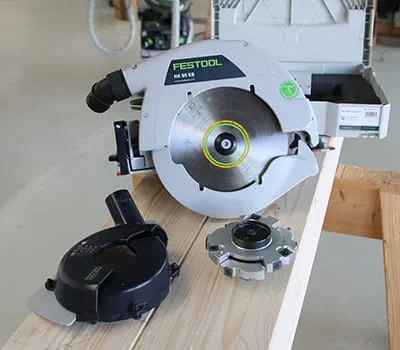

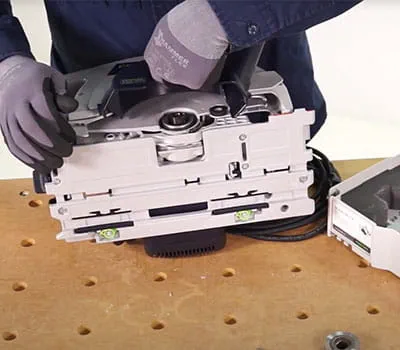

Per realizzare le scanalature, la HK 85 è dotata del dispositivo regolabile per scanalature
Regolare la profondità di fresatura sul valore desiderato. Sarà consigliabile eseguire un controllo sulla traccia. Con il binario, la profondità di fresatura è di circa 32 mm.

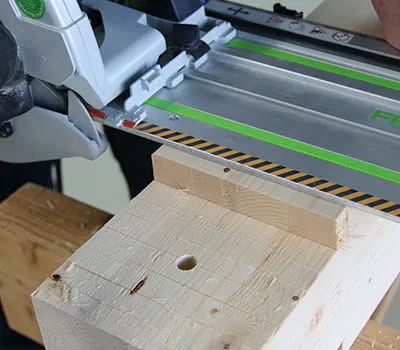

Eseguire le fresature più volte, per lavorare la scanalatura per linguette.
Suggerimento: Per prevenire scheggiature durante l’ultima fresatura, si consiglia di incidere prima sulla marcatura, utilizzando uno scalpello.

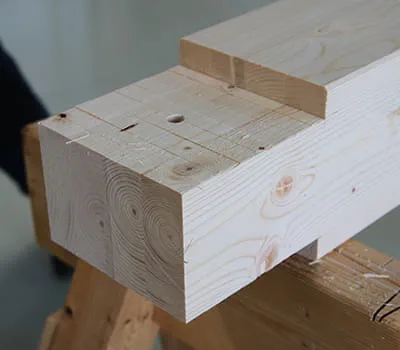

Estremità del montante a lavorazione conclusa
Montare le catene predisposte, con i relativi fori.

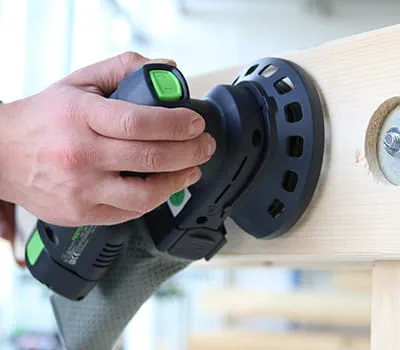

Spesso, dopo il montaggio, sulla struttura in legno si notano punti esteticamente sgradevoli, che andranno quindi levigati. Per rimuovere in un secondo tempo piccole contaminazioni e marcature a matita, sarà ideale la levigatrice orbitale a batteria.
