Fresare fianchi di scale con la dima di fresatura universale

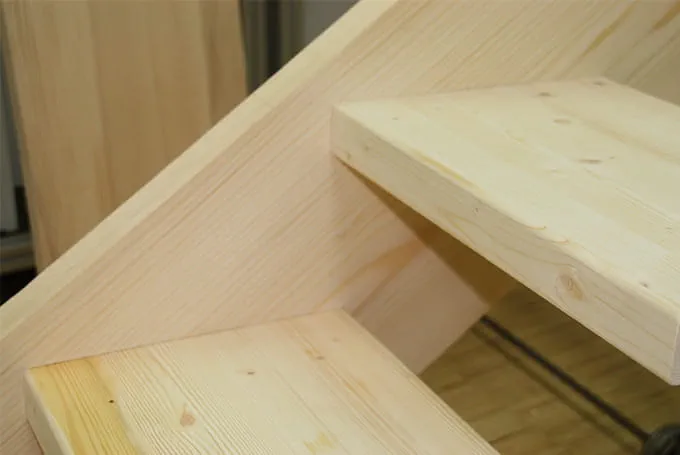

Fresare fianchi di scale
Se s’intende realizzare una scala personalizzata, utilizzando una dima ed una fresatrice verticale, andranno incisi alla fresa i gradini nei fianchi della scala stessa. Quest’esempio di applicazione illustrerà come fresare fianchi di scale e come calcolare correttamente il diametro. In tale modo, si otterrà un risultato di fresatura uniforme e si potranno realizzare fianchi di scale in base alle proprie necessità.

    Descrizione

    Ai falegnami capita molto spesso di dover realizzare scale personalizzate – e, per i fianchi di scale, dover laboriosamente creare una dima di fresatura.

    In quest’esempio di applicazione, verrà presentata una soluzione che offre massima flessibilità nella fresatura ed è agevolmente regolabile in base alle dimensioni necessarie.

    Macchine/Accessori

    Per quest’esempio di applicazione, si consigliano le seguenti macchine ed i seguenti accessori:

    Macchine alternative

    In alternativa, si consigliano le seguenti macchine ed i seguenti accessori:

    Preparazione/Regolazione

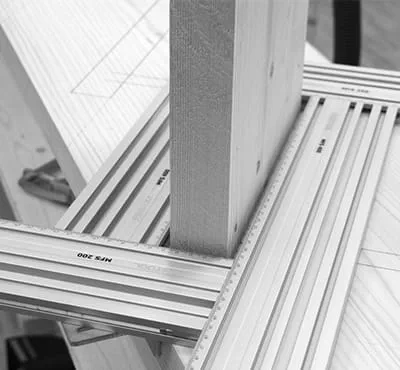

    • Nell’esempio, verrà descritta la fresatura di fianchi di scale con gradini uniti con giunto a mortasa, senza zoccolo, con la dima di fresatura universale MFS.

      +
      Fresatura di fianchi di scale

    • Il fianco della scala andrà sistemato e serrato in modo sicuro: la soluzione ideale è il sistema di serraggio a vuoto FESTOOL. Ciò consentirà di serrare il pezzo senza danni e, soprattutto, di spostare la MFS sul fianco senza il fastidio dei morsetti a vite.

      +

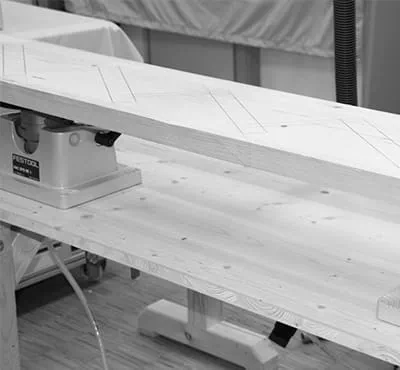

      Serrare il fianco della scala

    Procedura

    • Innanzitutto, andrà tracciato il fianco della scala, in base all’inclinazione della scala stessa e all’alzata.

      +
      Tracciare il fianco della scala

    • Successivamente, andrà regolata la MFS. La dima andrà registrata per la differenza di diametro fra l’anello a copiare e il tipo di fresa utilizzato, maggiore in lunghezza ed in larghezza rispetto alla sezione di gradino utilizzata.

      +

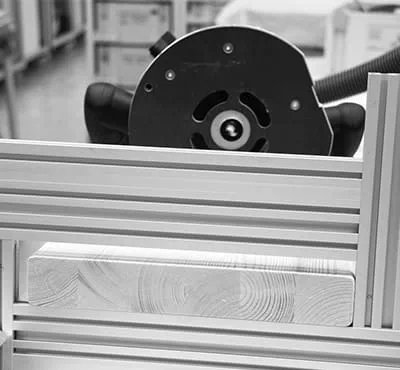

      Regolare la MFS

    • Ad esempio:

      Profondità del gradino = 264 mm
      Spessore del gradino = 42 mm
      Diametro anello a copiare. = 24 mm
      Diametro fresa = 12 mm

      Regolazione MFS:

      Profondità: 264 mm + (24 mm - 12 mm) = 276 mm
      Spessore: 42 mm + (24 mm - 12 mm) = 54 mm

      +
      Esempio di regolazione

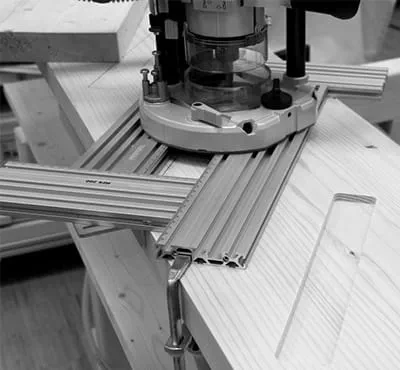

    • Su fianchi di scale rettilinei, si potranno montare i riscontri angolari in dotazione, sui quali la dima si potrà poi spostare sulla successiva posizione di fresatura. La dima andrà fissata con due morsetti a vite.

      +
      Montare il riscontro angolare

    • Una volta montata la fresa, occorrerà regolare la profondità di fresatura desiderata, introdurre l’anello a copiare e posizionare la fresa sulla dima.

      A questo punto, a macchina in funzione, andrà eseguito l’affondamento nel legno e andrà svolta la fresatura, eventualmente in più fasi.

      Se s’inizierà dal fianco sinistro della scala, per il fianco destro la dima andrà sistemata in posizione speculare ed il riscontro angolare andrà riallineato.

      +

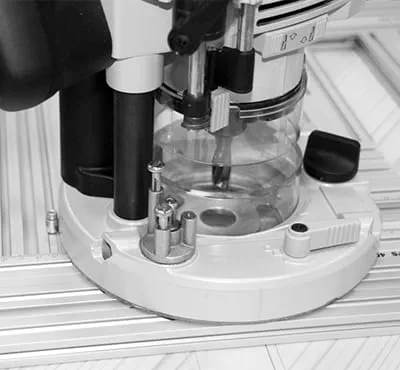

      Regolazione della profondità di fresatura

    • Dopo i lavori di fresatura, a scopo di prova si potranno montare i gradini della scala.

      +

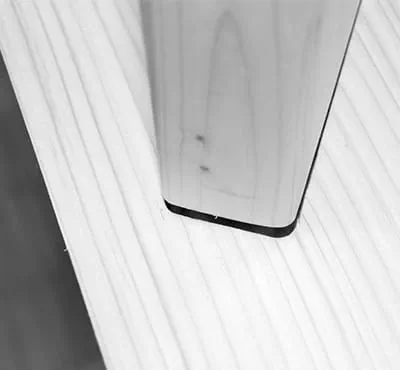

      Montare i gradini della scala a scopo di prova

    • Consiglio: Il diametro fresa andrà scelto in modo che corrisponda al futuro raggio sugli angoli dei gradini.
      Ad esempio: Raggio sugli angoli = R 6 mm
      Fresa per scanalature utilizzata = D 12 mm

      +

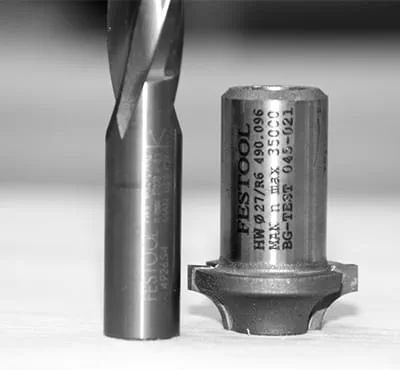

      Scegliere il diametro fresa

    • Consiglio: Integrando una coppia di profili di prolunga, la MFS si potrà allestire in modo che gradino e zoccolo si possano fresare con un solo serraggio.

      +

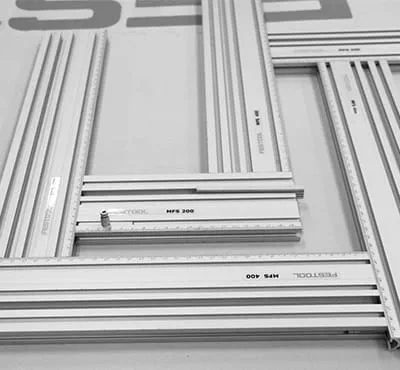

      Fresare gradino e zoccolo con un solo serraggio

    • Innanzitutto, se i gradini sono uniti con giunto a mortasa ed eventualmente hanno anche uno zoccolo verticale, realizzare una dima può essere molto laborioso.

      La dima di fresatura universale MFS consente di fresare agevolmente fianchi di scale con qualsiasi fresa per scale, o fresatrice verticale.
      L’utente otterrà il massimo dei vantaggi utilizzando l’intero sistema FESTOOL.

      +

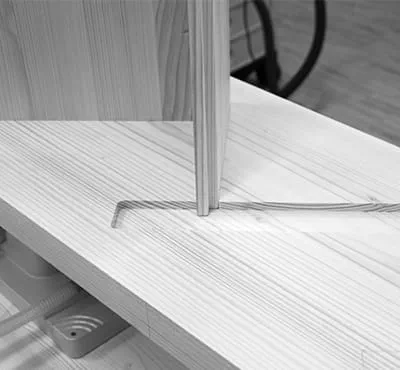

      Una fresatura più agevole, con la dima di fresatura universale MFS
