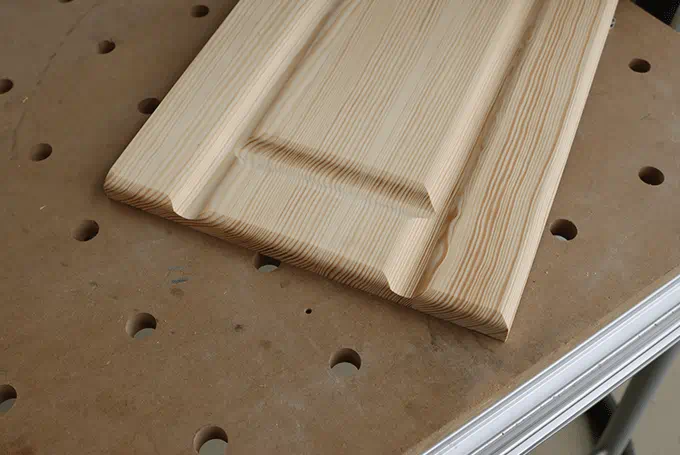

Fresare scanalature per ante per mobili con design a cornice
Descrizione
Per realizzare un’anta per mobili con design a cornice, occorre distinguere fra tre fasi. Nella prima fase, occorrerà fresare in verticale; nella seconda, in orizzontale. In una terza fase, dopo la fresatura, andranno arrotondati i bordi esterni.
Se s’intende eseguire soltanto fresature in verticale, naturalmente la seconda fase non sarà necessaria.
Macchine/Accessori
Macchine alternative
Preparazione/Regolazione
-
Svolgere i seguenti preparativi, per fresare un motivo di design a cornice:
Tracciare, per tutte le fresature, la linea di mezzeria della fresa del caso e la relativa delimitazione.
-
A questo punto, andrà allestita la fresatrice verticale. Procedere nel modo seguente:
Applicare sulla fresatrice verticale la fresa a profilare, senza anello di guida; il codolo della fresa andrà innestato sino alla profondità di serraggio minima nell’apposito mandrino, per garantire una tenuta sicura della presa stessa.
Fissare il riscontro di guida sulla fresatrice verticale, in modo che quest’ultima si possa condurre sul binario di guida.
Applicare la fresatrice verticale sul binario di guida, per effettuarne la regolazione.
Impostare il numero di giri in base al tipo di legno, al tipo di fresa e al diametro della fresa (per i valori, consultare la relativa tabella delle istruzioni per l’uso).
-
Serrare il pezzo da fresare sul piano multifunzione, con gli elementi di serraggio o i morsetti a vite, in modo da poter lavorare dapprima una delle linee verticali. La distanza x della linea tracciata fino al bordo del binario di guida dipenderà dal diametro della fresa e andrà calcolata come segue:
x = diametro fresa in mm / 2 + 2 mm
Per una fresa a profilare da 42 mm, tale valore comporterà una distanza di 23 mm.
-

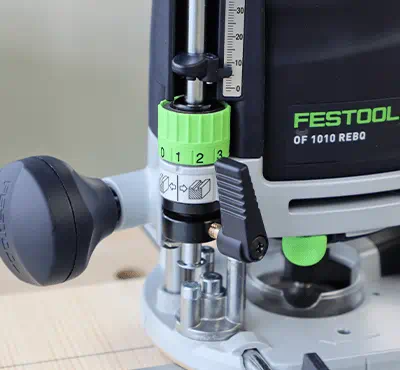

Per la fresa a profilare, regolare una profondità di fresatura di 8 mm. Qui non verrà illustrata in dettaglio la regolazione della profondità di fresatura. A tale riguardo, consultare le istruzioni per l’uso.

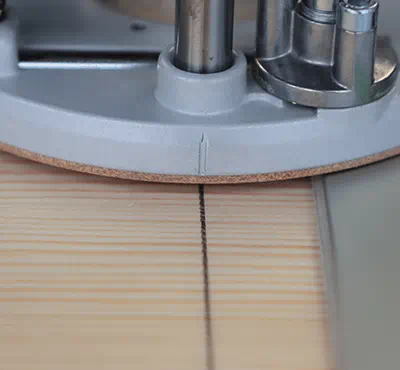

Regolare la distanza della fresatrice verticale rispetto al binario. A tale scopo, utilizzare le linee tracciate e le tacche nel piano di fresatura, che indicano esattamente la mezzeria della fresa.
-

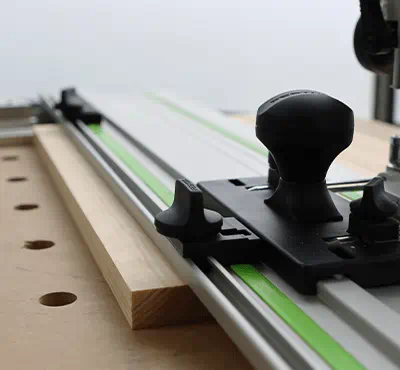

A questo punto, condurre l’utensile sulla prima linea di delimitazione della fresatura e posizionarvi un limitatore di guida. Portarsi con la macchina sul termine della fresatura e posizionarvi il secondo limitatore di guida. Tale regolazione si potrà eseguire con grande precisione, mediante le linee di delimitazione tracciate in precedenza e l’indicazione in millimetri sul supporto.
Per la fresatura verticale, il limitatore di guida non è indispensabile.
Procedura
-
Per l’esecuzione della fresatura, procedere come segue:

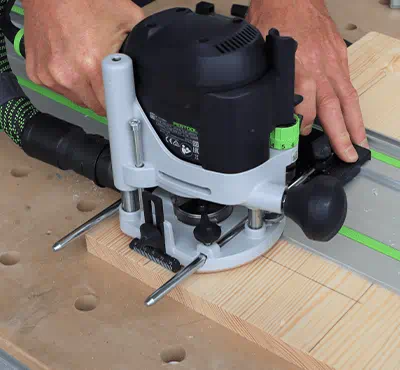

Abbassare correttamente la fresatrice verticale sul binario.
Accendere la fresa e farla penetrare nel pezzo. Accertarsi sempre che, all’accensione, la fresa non si trovi a contatto con il pezzo, così da potersi avviare liberamente.
Scorrere lungo il binario, badando a non procedere troppo lentamente: in caso contrario, la fresa brucerà il materiale.
Al termine della fresatura, la fresa andrà estratta dall’incavo, dopodiché andrà spenta.
Soltanto quando la fresa si sarà arrestata, la si potrà deporre dal binario.
-

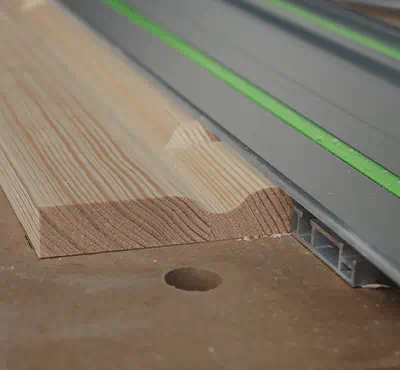

Se le fresature verticali sono passanti, il limitatore di guida non è indispensabile. Sarà sufficiente introdurre nel pezzo la fresatrice in funzione e, al termine della fresatura, estrarla nuovamente dal pezzo stesso. Per il resto, con le fresature verticali, varrà la stessa procedura di quelle orizzontali.
-

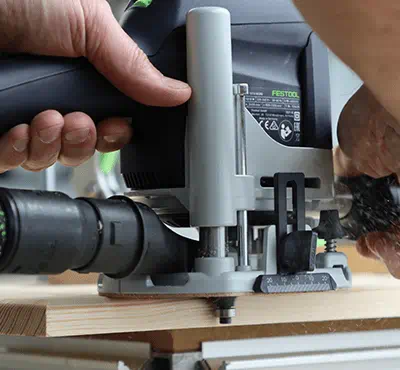

Per la seconda fase di lavoro, l’arrotondamento dei bordi esterni del pezzo, occorrerà serrare la fresa a raggio concavo, con anello di guida, nella fresatrice verticale.

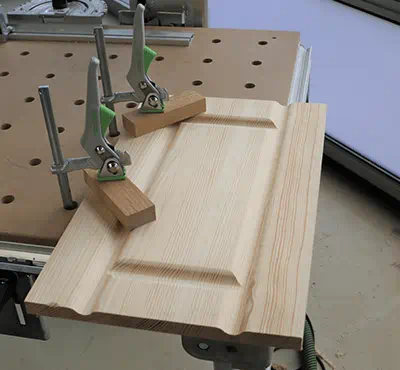

Per tale fase, il legno andrà fissato sul piano multifunzione in modo che due bordi siano accessibili.
Per la regolazione di profondità della fresa, si potrà applicare sul pezzo la vite dell’anello di guida e, con essa, eseguire la taratura a zero. Regolare quindi, per l’incavo, una profondità di fresatura di 18 mm.
-
Per arrotondare i bordi esterni del pezzo, andranno innanzitutto lavorati i bordi del pezzo in legno tagliati trasversalmente alla fibra. Successivamente, si seguiranno i lati longitudinali del pezzo in legno.
-
