Cassetta per l'orto per balcone e terrazza

La cassetta per le piante

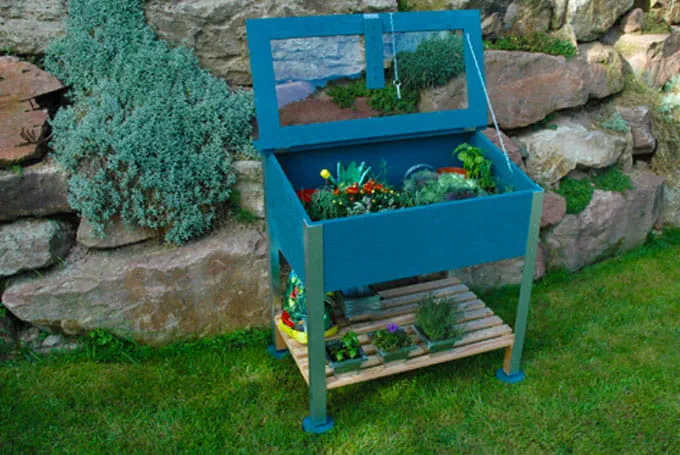

Cassetta per l'orto
Già a marzo è possibile seminare le prime piantine nella nostra cassetta. Chi preferisce seminare direttamente nella terra, deve pazientare fino a metà maggio. In estate, la piccola serra rialzata è il luogo ideale per riporre le erbe aromatiche e gli attrezzi da giardinaggio: non ci si deve più chinare per curare le erbe o cercare gli attrezzi. La maggior parte della nostra serra è costituita da pannelli di compensato impermeabili incollati di 18 mm di spessore, mentre le doghe in legno massiccio sono idealmente in larice. Le gambe sono costituite da profili a L in alluminio. I piedini regolabili compensano le irregolarità e impediscono alla cassetta di affondare nel terreno. Nelle regioni più fredde, al posto della lastra di vetro acrilico si dovrebbe utilizzare un doppio pannello alveolare perché maggiormente isolante. Nelle stagioni intermedie, come ulteriore isolamento, è possibile collocare una lastra di polistirolo sulla griglia della cassetta.

    Materiali necessari

    Materiale in legno
    • Posizione 1*: 1 x; Lunghezza parete posteriore: 900; Larghezza: 380; Spessore: 18; Compensato
    • Posizione 2: 1 x; Frontale; 900 x 279 x 18; Compensato
    • Posizione 3: 2 x; Lato 540 x 380 x 18; Abete rosso; Compensato
    • Posizione 4: 1 x; Appoggio 960 x 130 x 18; Compensato
    • Posizione 5: 2 x; Telaio lungo; 960 x 80 x 18; Compensato
    • Posizione 6: 2 x; Telaio corto; 350 x 80 x 18; Compensato
    • Posizione 7: 1 x; Chiusura 270 x 60 x 18; Compensato
    • Posizione 8: 4 x; Piedino di regolazione rotondo; D = 120 spessore: 18; Compensato
    • Posizione 9: 8 x; Listello griglia inferiore: 900 x 50 x 20; Larice
    • Posizione 10: 2 x; Listello di appoggio griglia inferiore; 576 x 50 x 20; Larice
    • Posizione 11: 7 x; Listello griglia superiore; 864 x 50 x 20; Larice
    • Posizione 12: 2 x; Listello di appoggio griglia superiore; 5450 x 20 x 20; Larice
    • Posizione 13: 4 x; Blocco di appoggio; 150 x 46 x 46; Larice
    Materiali supplementari
    • Posizione 14: 2 x; Gamba lunga; 956 x 50/50 x 4; Squadretta in alluminio
    • Posizione 15: 2 x; Gamba corta; 862 x 50/50 x 4; Squadretta in alluminio
    • Posizione 16: 1 x; Rondella; 840 x 390 x 5; Vetro acrilico
    • Posizione 17: 1 x; Perno con anello e catena; Lunghezza: 60, D = 8; Barra in alluminio
    • Posizione 18: 1 x; Catena per portello; Lunghezza circa 650; Ferro
    • Posizione 19: 3 x; Cerniera; Lunghezza 60 m; VA
    • Posizione 20: 10 x; Rondelle di spessoramento; M6; In plastica
    • Posizione 21: 4 x; Manicotti; M10; Ferro
    • Posizione 22: 4 x; Viti da macchina; Lunghezza 80 m; M10; VA
    • Posizione 23: 4 x; Dadi; M10; VA
    • Posizione 24: 8 x; Rondelle di spessoramento; D = 20; M10; VA
     Tutti i dati sono in mm
    * Posizione nello schema

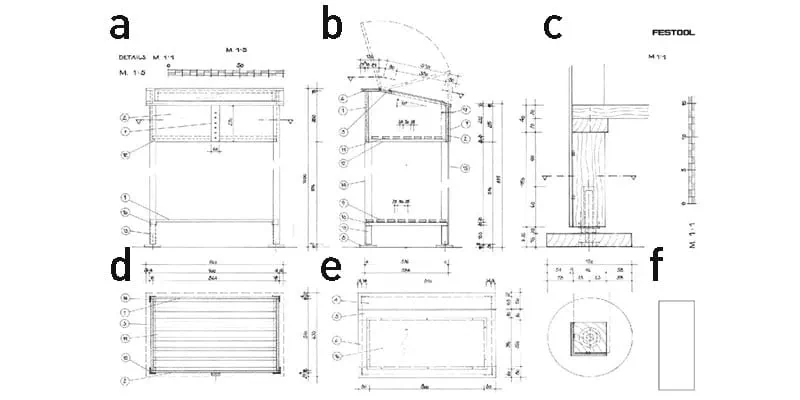

    Schema costruttivo di massima

    Vista, sezione piante: Sc. 1:5
    Dettagli: Sc. 1:1

    1: Vista frontale
    2: Vista laterale
    3 & 6: Dettaglio piedino regolabile in altezza (M: 1:1)
    4: Vista interna 1
    5: Vista interna 2



    Download schema costruttivo
    Macchine
    accessori

    Ulteriori accessori



    • Punta per legno 3,5 mm
    • Punta 11 mm
    • Martello
    • Punteruolo
    • 2x cacciavite 17 mm

    Procedere

    • Step 1

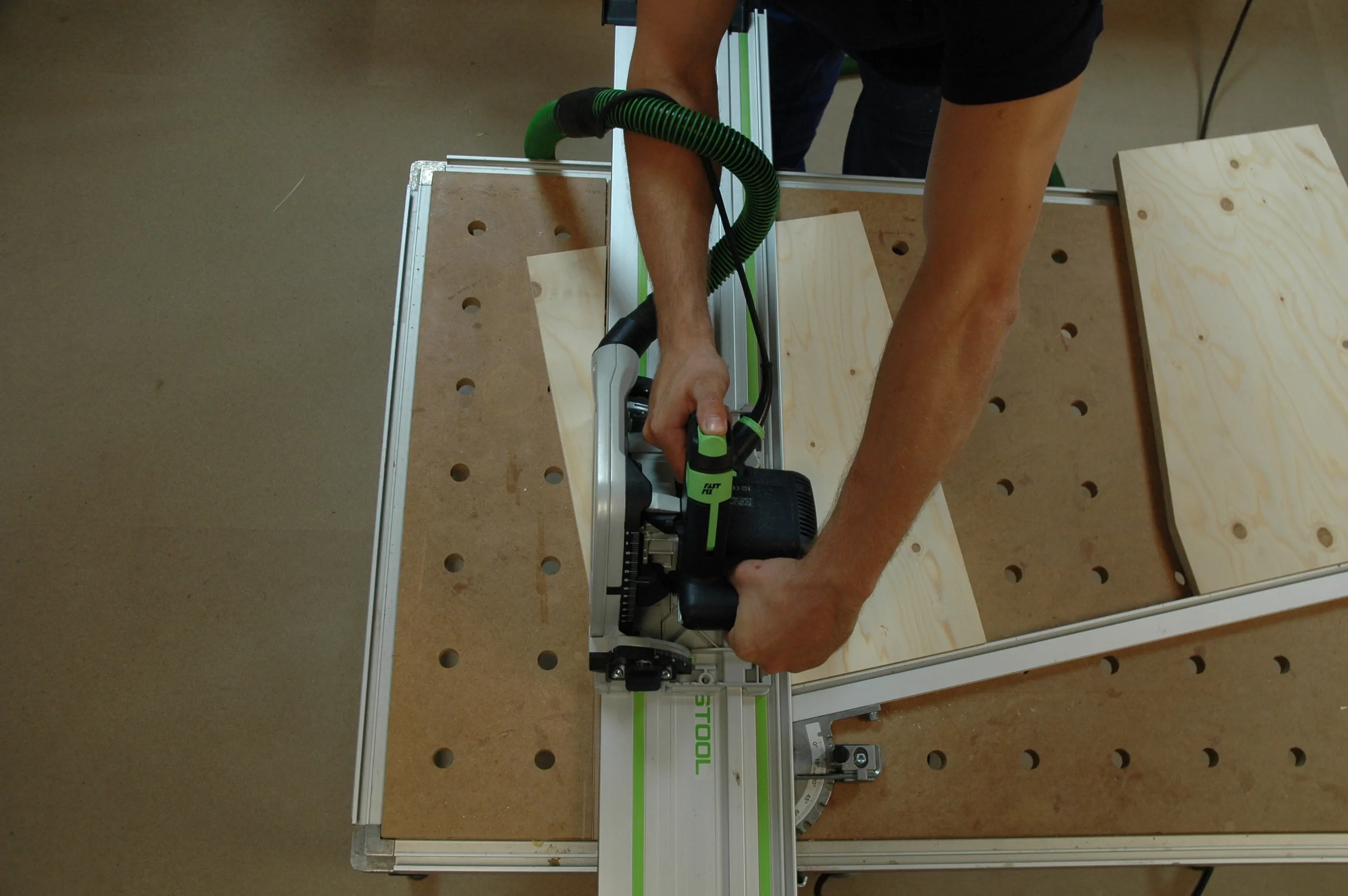

      Tagliate le singole tavole e listelli nelle dimensioni indicate nell'elenco dei materiali. Su entrambi i lati (pos. 3) segnate il bordo smussato e tagliate con la sega circolare da banco con binari di guida.

      +
    • Step 2

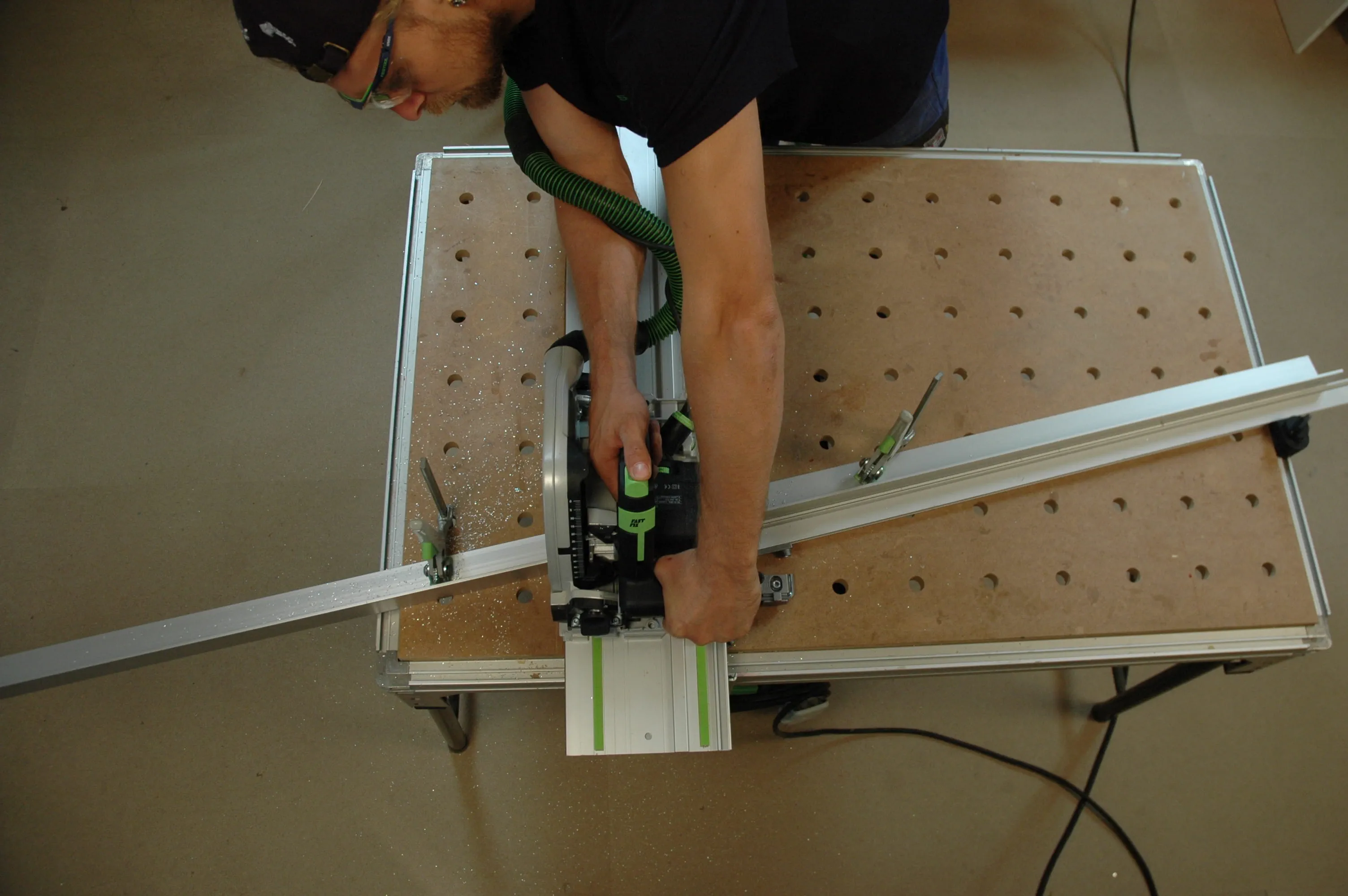

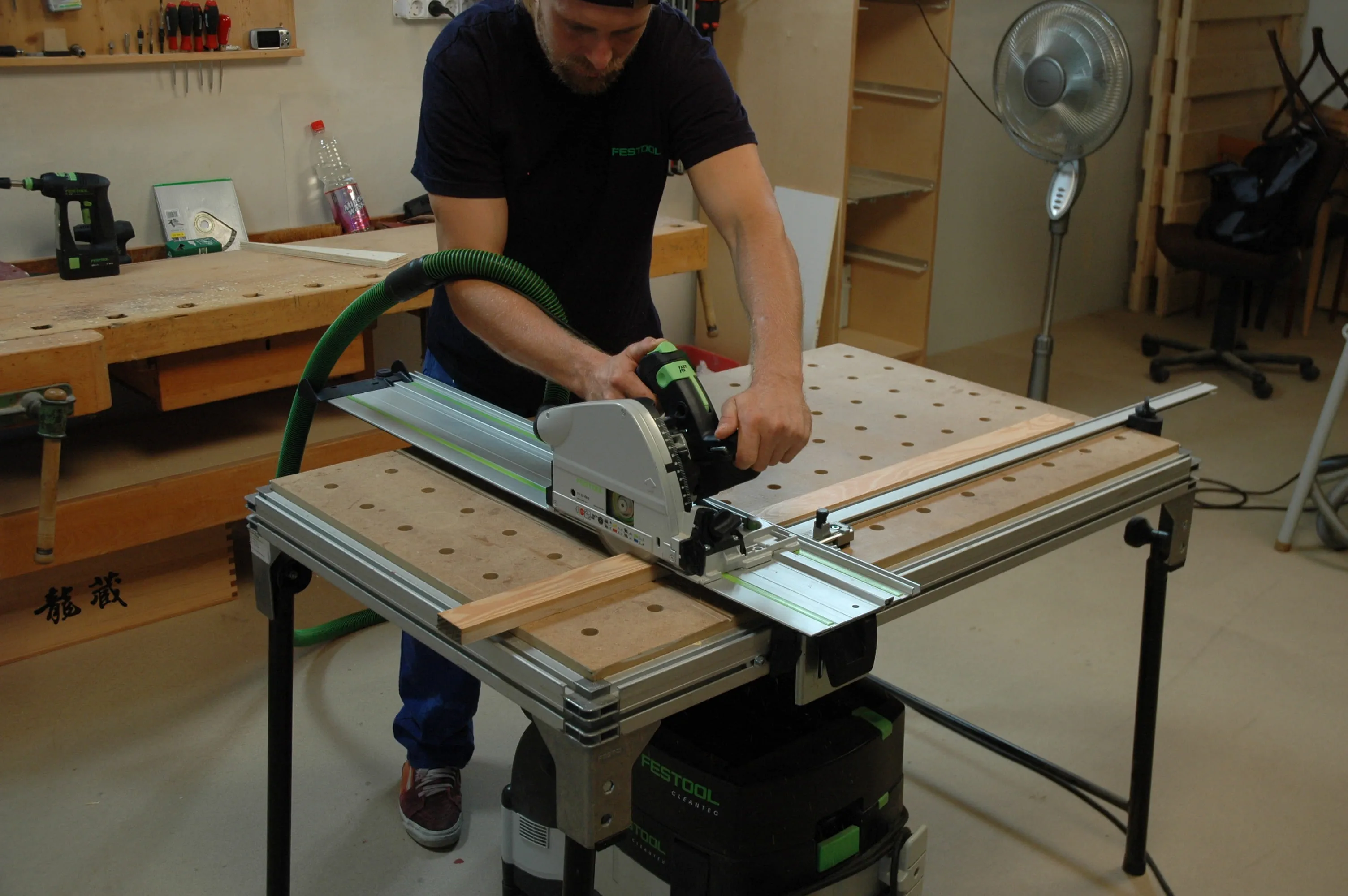

      Utilizzando il tavolo multifunzione mostrato nella figura, è possibile impostare la guida di arresto inclinata e fissare saldamente il pezzo al tavolo. Questo permette anche di tagliare i profili di alluminio per le gambe.

      +
    • Step 3

      In questo caso, tuttavia, è necessario utilizzare la lama appropriata (dentatura universale o in alluminio) e ridurre il numero di giri. Importante: Indossate occhiali protettivi per proteggere gli occhi dai trucioli di alluminio.

      +
    • Step 4

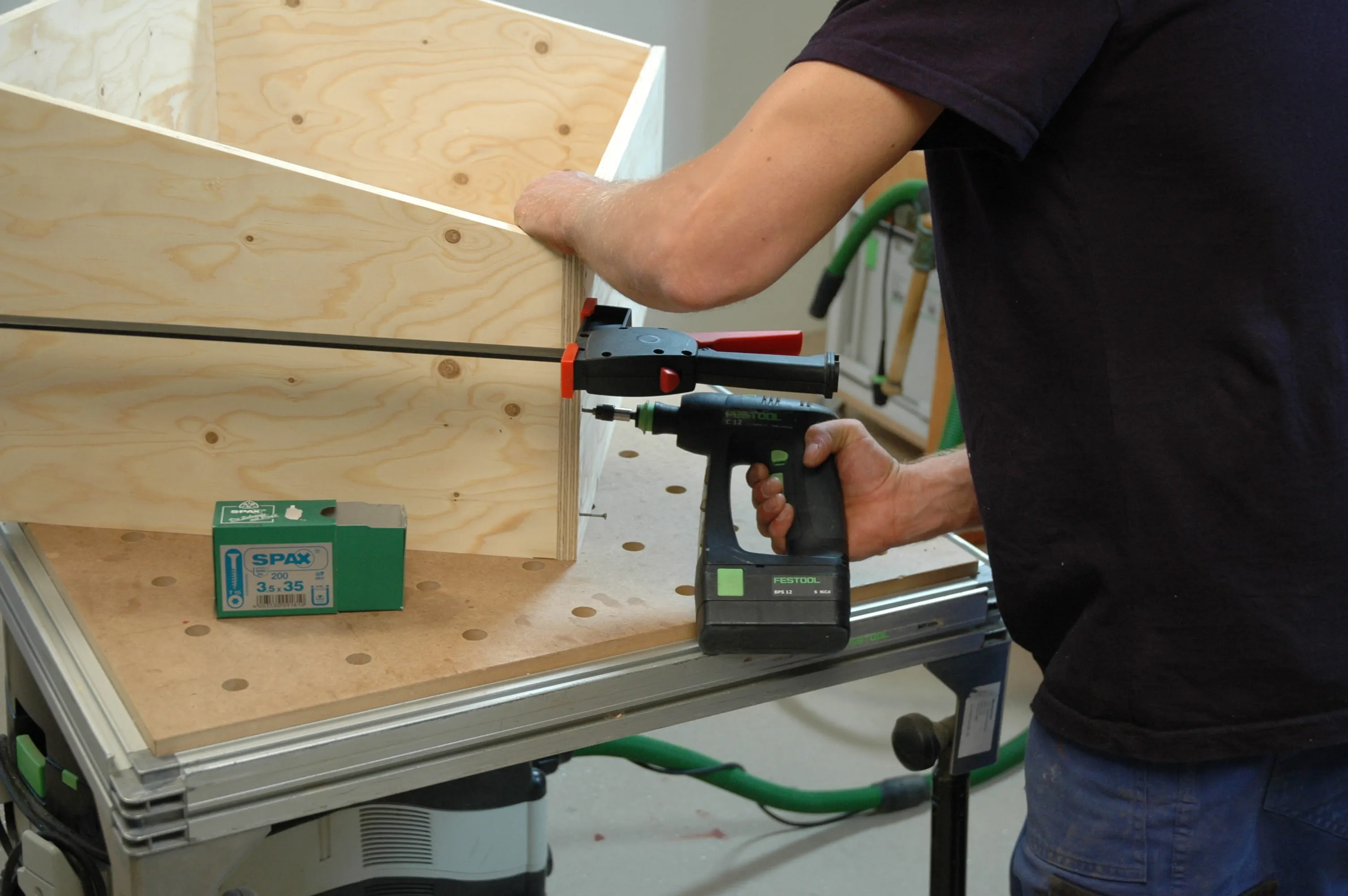

      Forate i pannelli anteriore e posteriore (pos. 1 + 2) fori D = 3,5 mm per le Viti Spax (3,5 x 35). Le quattro tavole che formano la scatola sono fissate insieme con dei morsetti, allineate e avvitate.

      +
    • Step 5

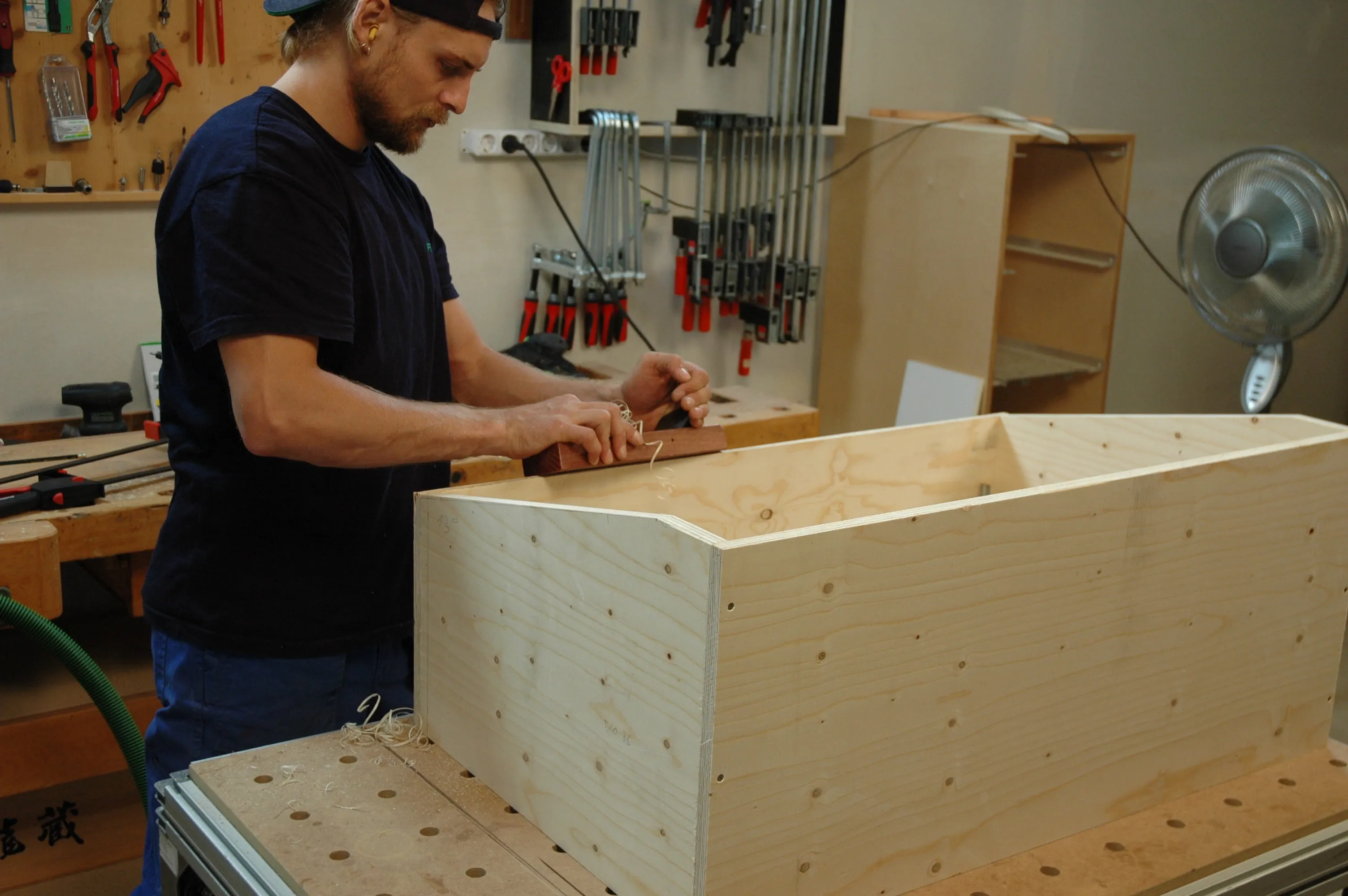

      Il pannello anteriore (pos. 2) può essere tagliato ad angolo con una sega circolare da banco o in alternativa piallato. Anche nel piano d'appoggio (pos. 4) i fori da 3,5 mm sono stati preforati per le viti Spax.

      +
    • Step 6

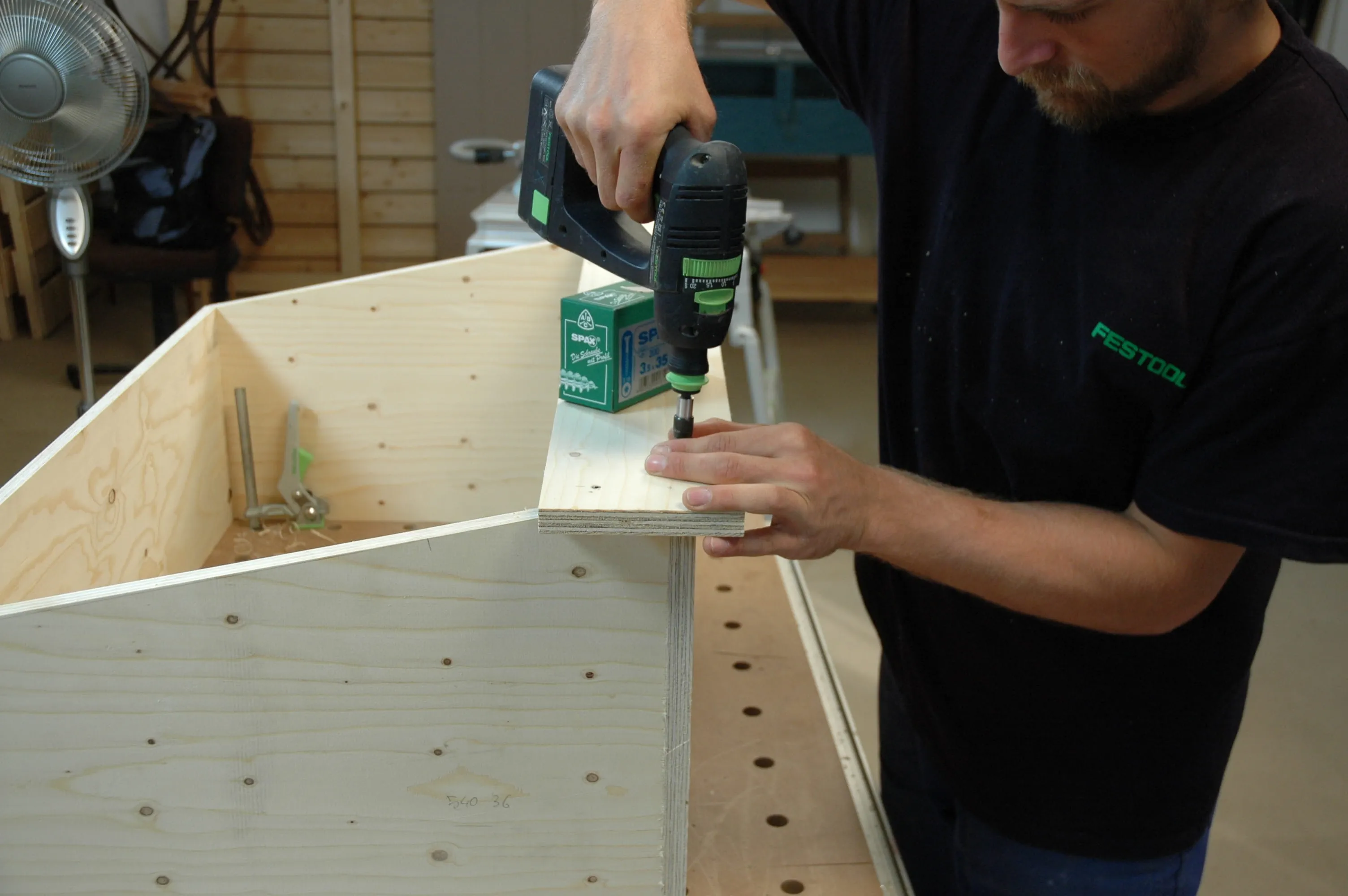

      Segnate la sporgenza della tavola sotto il piano di appoggio, allineate il pannello alla cassetta e avvitatelo.

      +
    • Step 7

      Le quattro parti del telaio pieghevole vengono collegate con tasselli. Se possibile, utilizzate tasselli (8 mm) x 40 mm) in legno impermeabile (quercia, Sipo). I fori per il collegamento con i tasselli sono forati con una con una semplice maschera.

      +

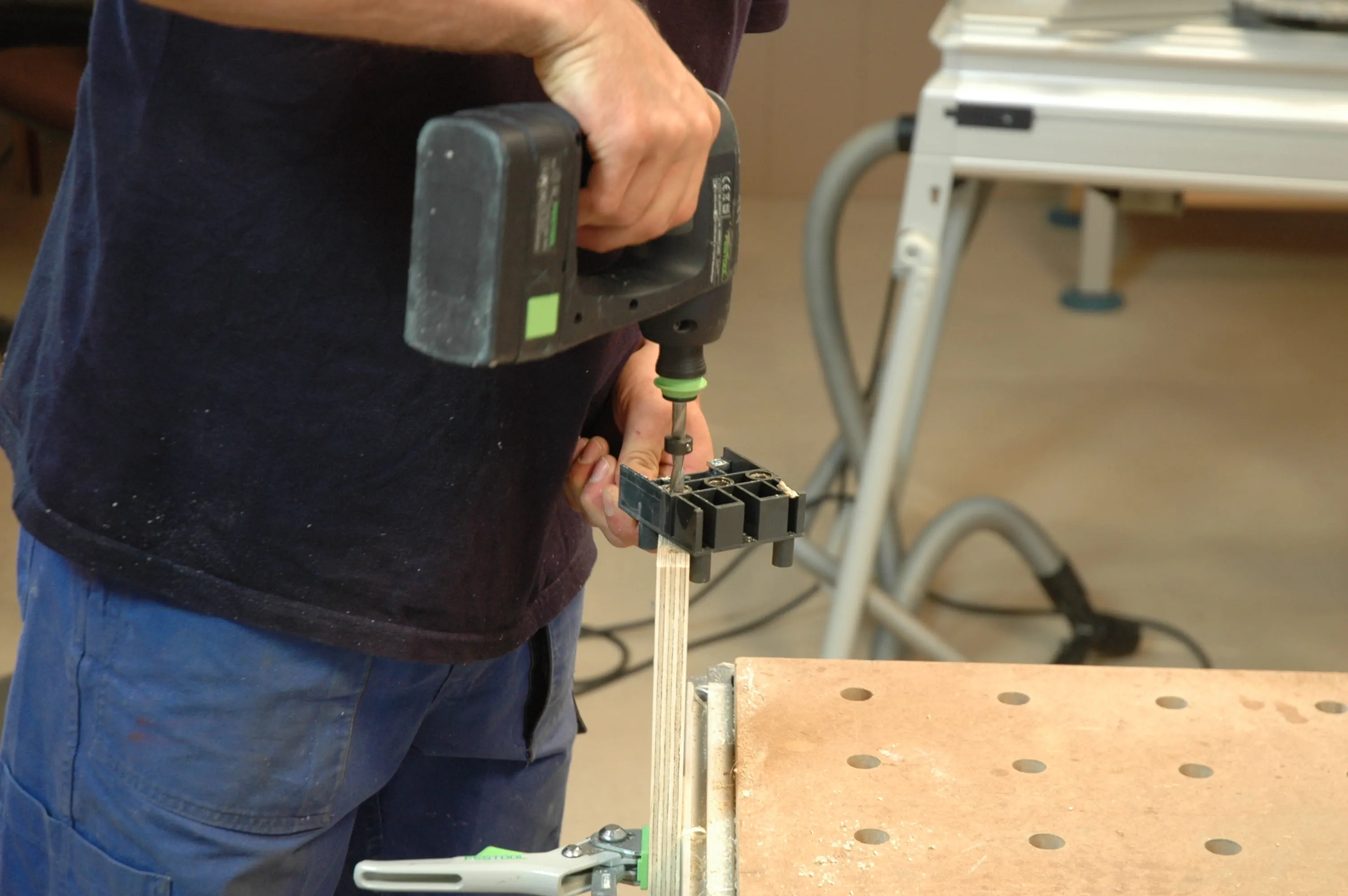

    • Step 8

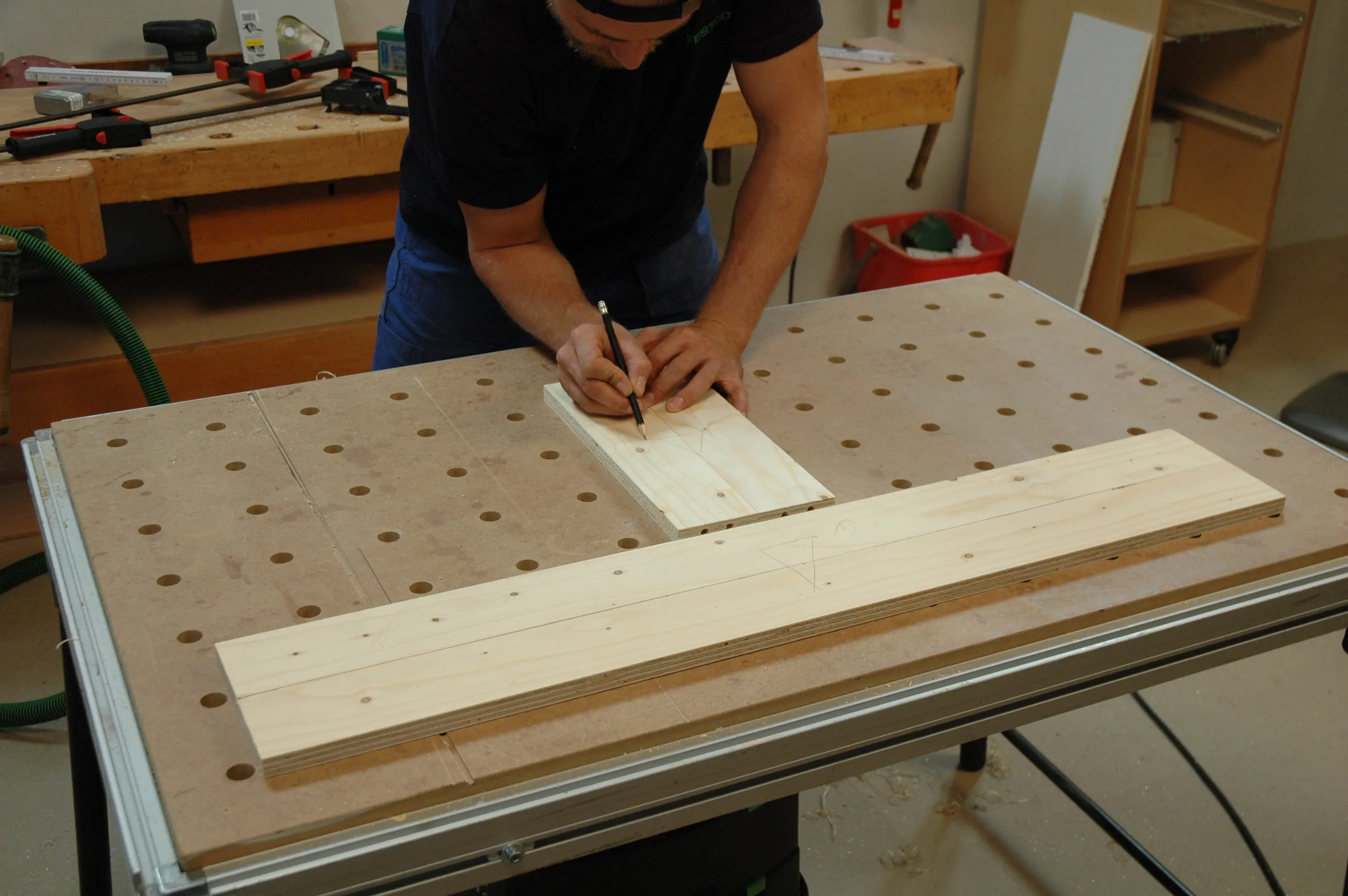

      Segnate le posizioni delle singole parti del telaio con l'aiuto del triangolo da falegname (informazioni sulla dima e sul triangolo del falegname su www.Kurswerkstatt.de). Praticate innanzitutto nelle superfici corte e strette di ogni gamba del telaio (pos. 6) due fori per i tasselli da 8 mm (profondità di foratura pari alla metà della lunghezza del tassello) + 1 mm).

      +
    • Step 9

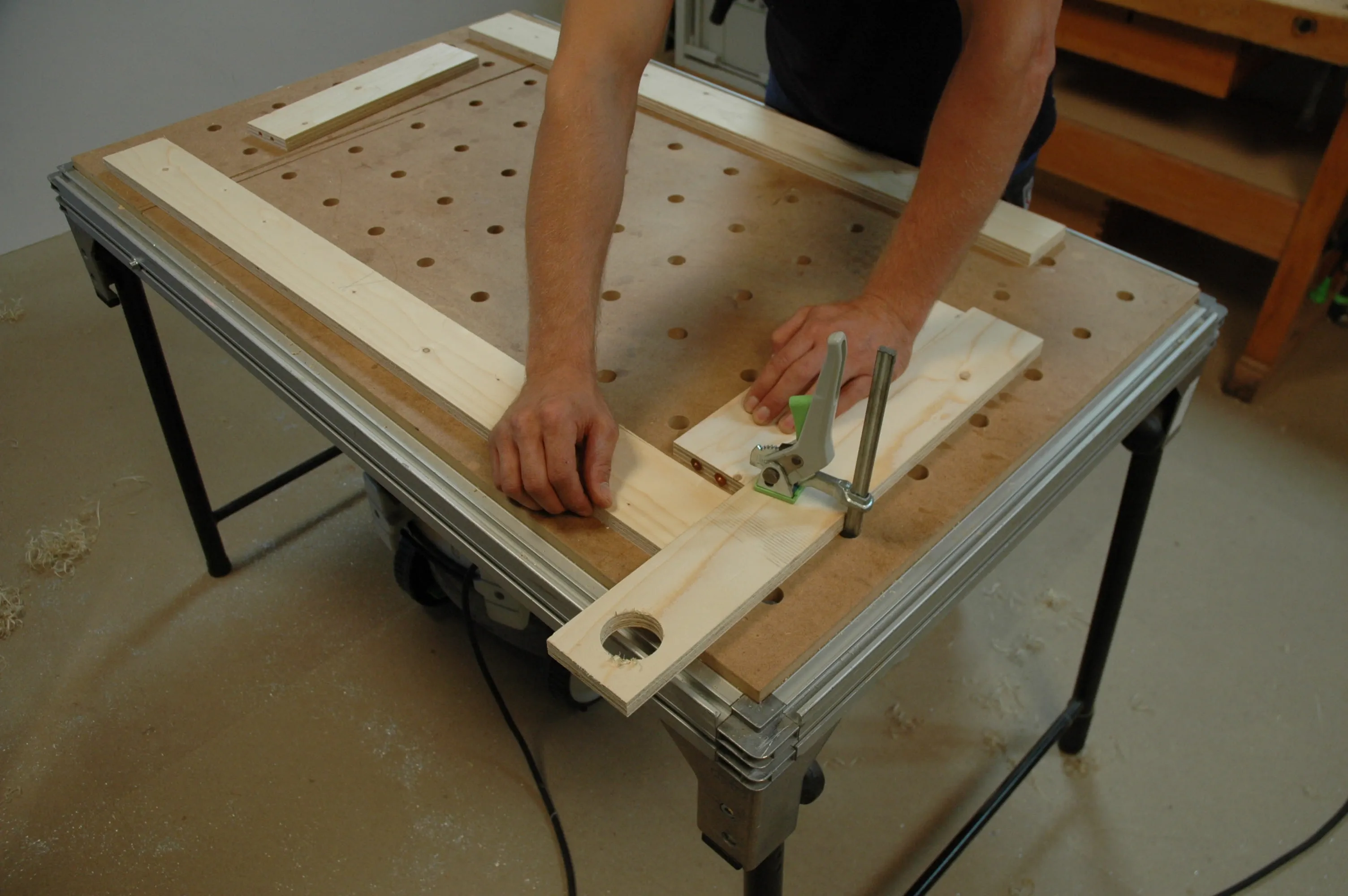

      I fori devono trovarsi a circa 10 mm dal bordo e, se possibile, al centro della lastra. Inserite le punte dei tasselli nei fori e utilizzateli per trasferire i punti centrali sulla gamba lunga del telaio (pos. 5). Il pannello bloccato sul tavolo funge da battuta. Praticate anche qui i fori con la stessa profondità di perforazione.

      +
    • Step 10

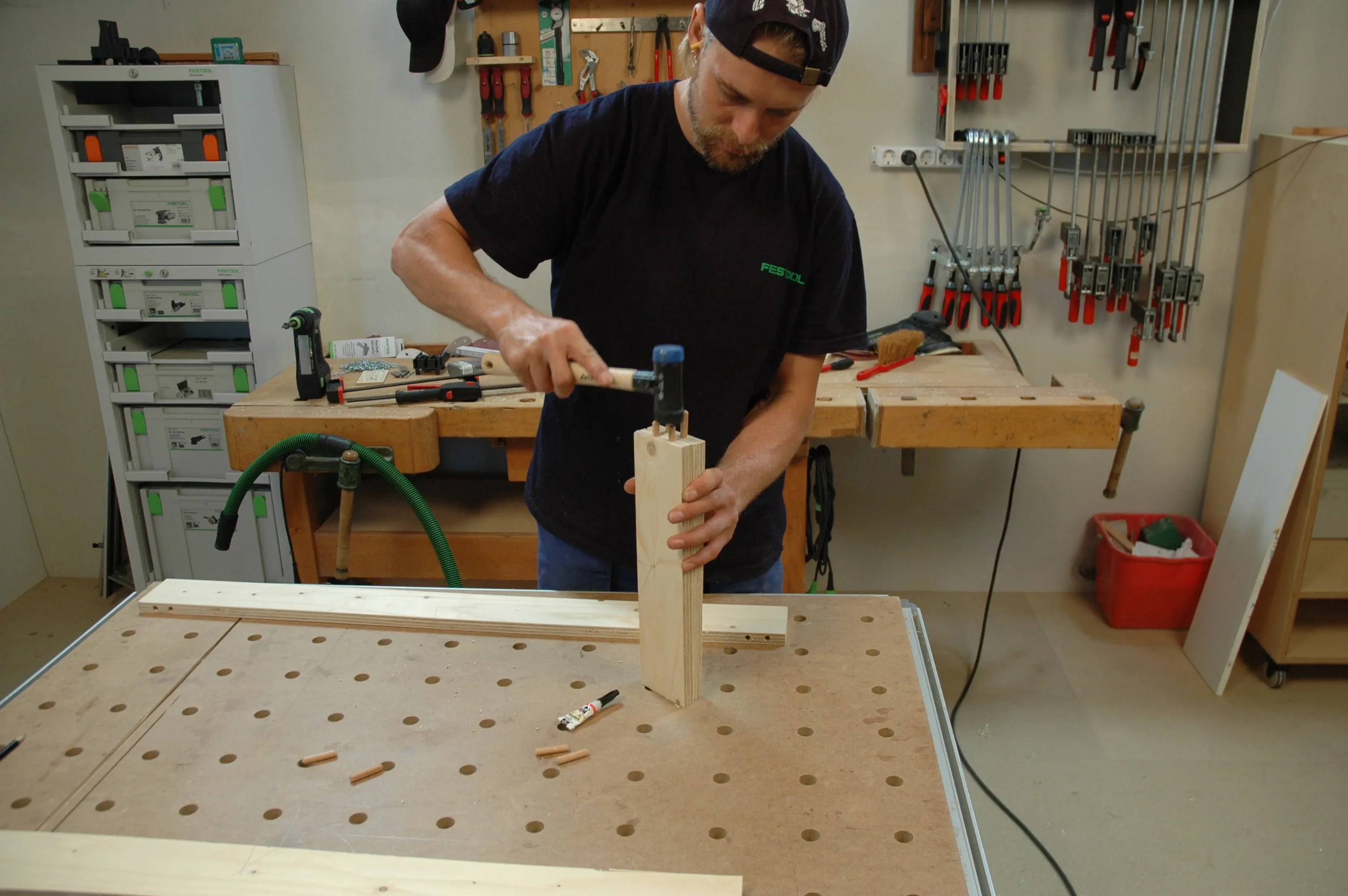

      Versate la colla PU nei fori per i tasselli delle gambe corte del telaio e inserire i tasselli con il martello. Quindi, mettete la colla nei fori del banco e assemblate le parti del telaio. Fissate il telaio con dei morsetti.

      +
    • Step 11

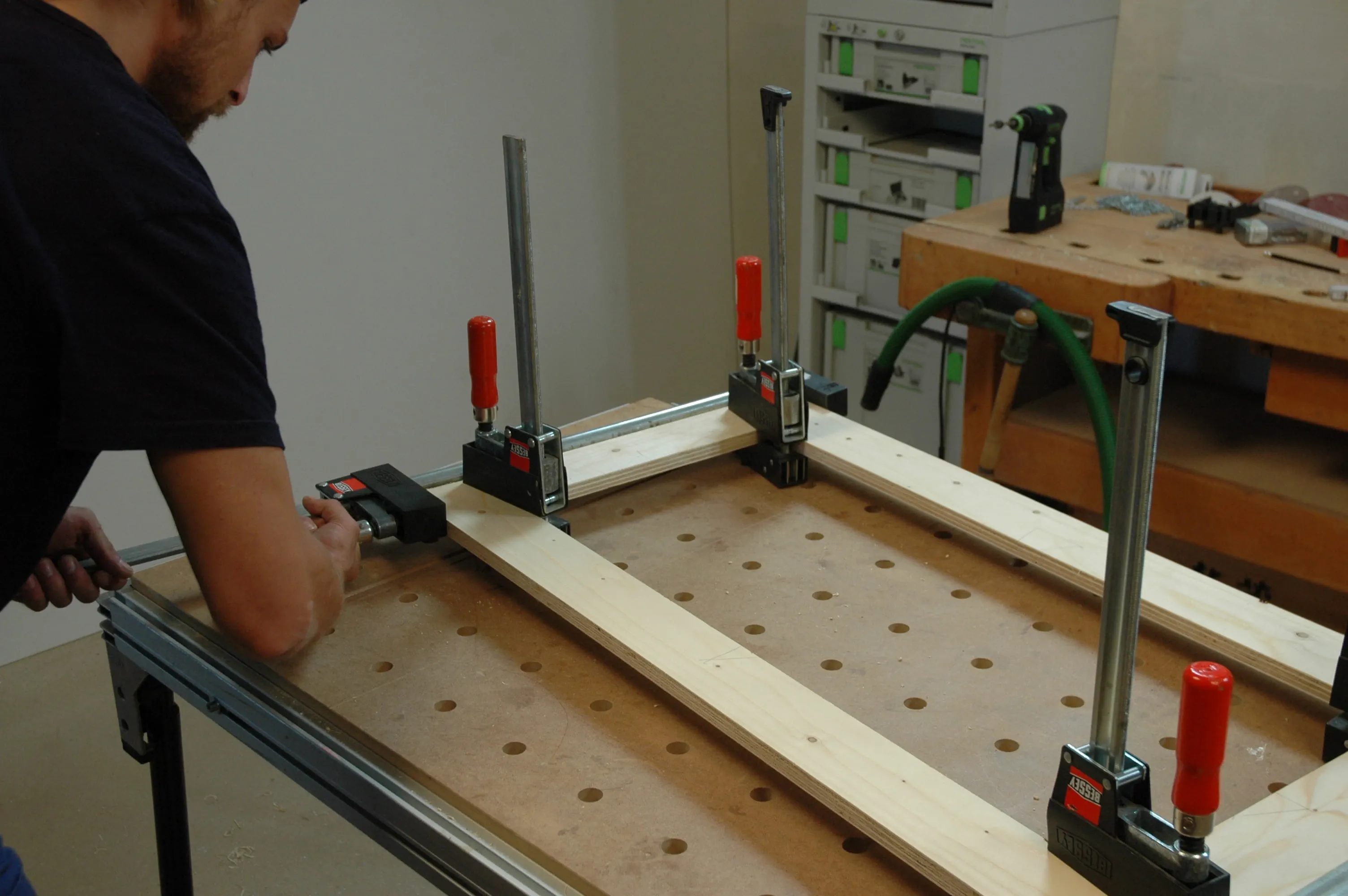

      I morsetti, che si posizionano verticalmente sui giunti di colla, possono essere utilizzati per compensare lievi imprecisioni. Applicate la colla sui blocchi di supporto (pos. 13) e inserite i blocchi nella parte inferiore delle gambe. Dopo l'allineamento, serrate i blocchi in entrambe le direzioni con i morsetti.

      +
    • Step 12

      Dopo che la colla nel telaio si è asciugata, i morsetti vengono allentati e le giunzioni vengono levigate in modo uniforme con una levigatrice orbitale e carta vetrata con grana 120.
      Il bordo superiore del telaio viene smussato con una sega circolare da banco o con una pialla a mano.

      +
    • Step 13

      Unite le lamelle (pos. 9) della griglia inferiore. Preforate i quattro fori per il fissaggio della prima e dell'ultima lamella nel listello di supporto. Avvitate le due lamelle a filo degli angoli esterni. Quindi spingete tutte le lamelle insieme e misurare la distanza dalla lamella più esterna.

      +
    • Step 14

      Questa misura viene divisa per il numero di spazi (7). In questo modo si ottiene la misura esatta della distanza. Tagliate una striscia con questa misura e posizionatela nel mezzo come distanziatore durante l'avvitamento. Per lavorare in modo più efficiente, è possibile fissare tra loro più listelli insieme a blocchi distanziatori, preforare e avvitare.

      +
    • Step 15

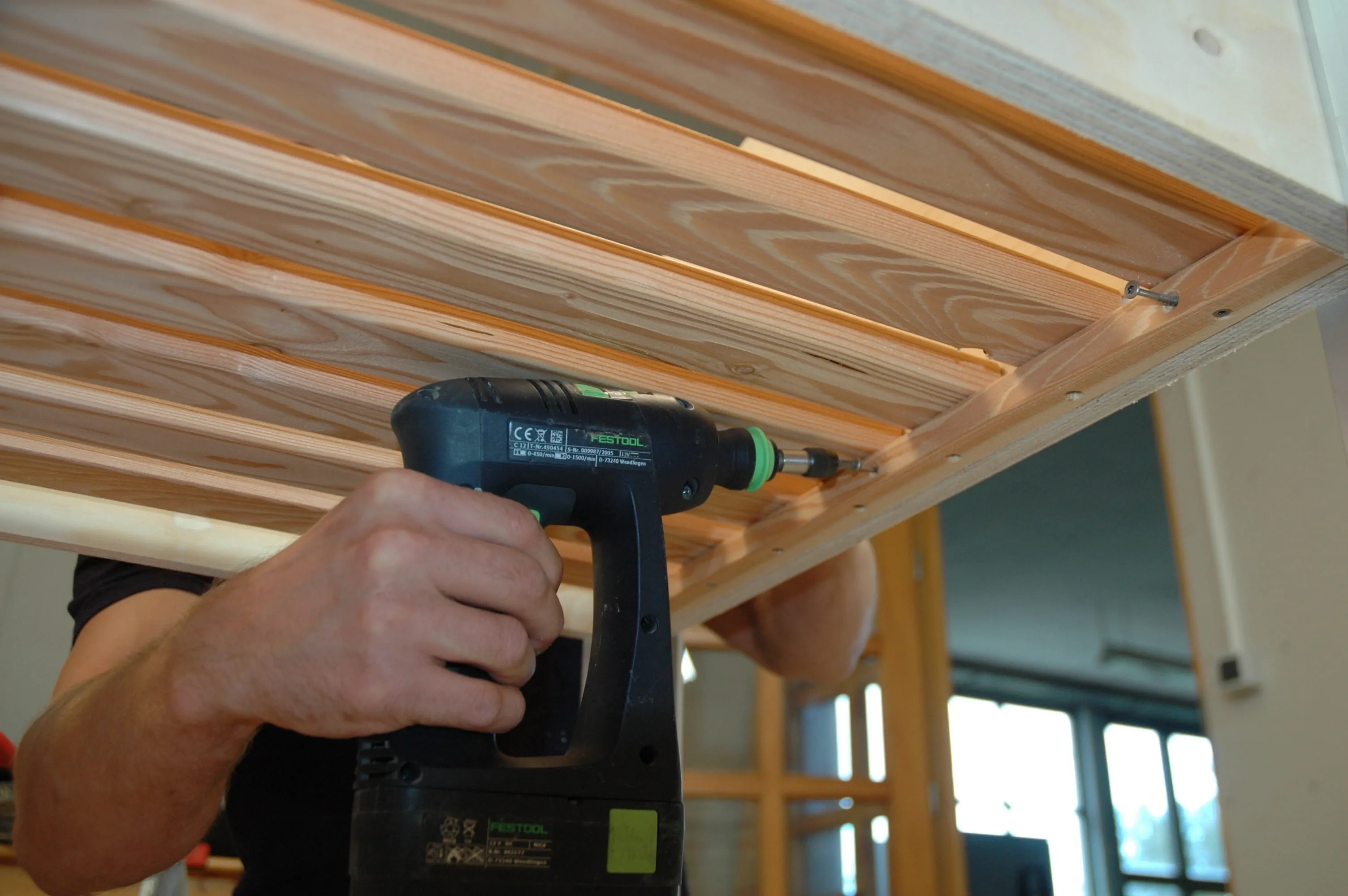

      La griglia superiore viene costruita nello stesso modo. Qui è importante che i due listelli sterni vengano spostati verso l'interno della stessa misura. Forate poi nei listelli di appoggio della griglia superiore dei fori da 3,5 mm e avvitate la griglia alla cassetta.

      +
    • Step 16

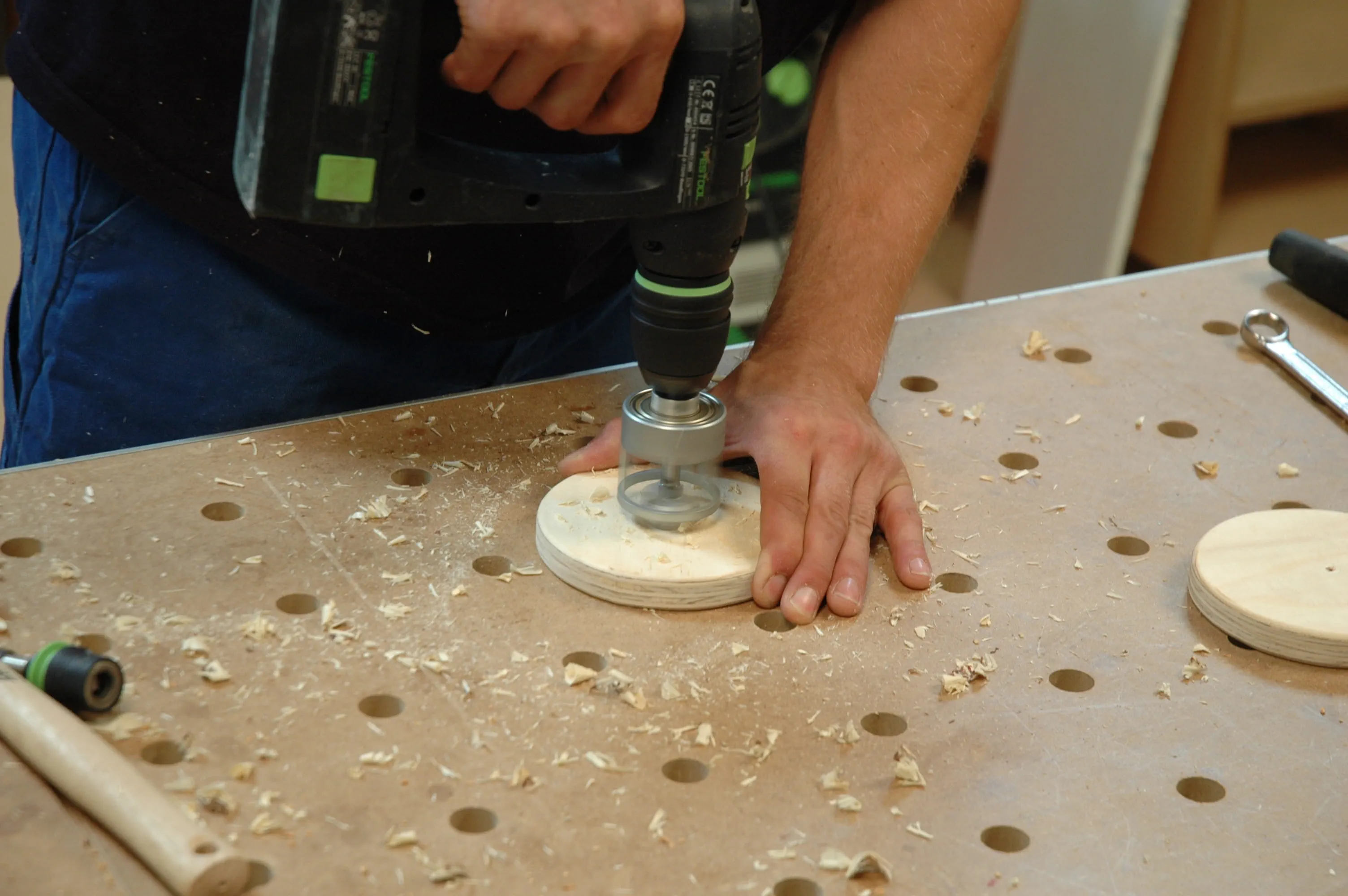

      Per i piedini regolabili, tagliate dei dischi rotondi (articolo 16) dal compensato con un seghetto alternativo. Smussate (sbavate) i bordi con un tampone di levigatura manuale. Praticate fori di 30 mm sul lato inferiore dei dischi; la profondità di foratura corrisponde alla testa della vite da macchina (M 10 x 80) e a una rondella.

      +
    • Step 17

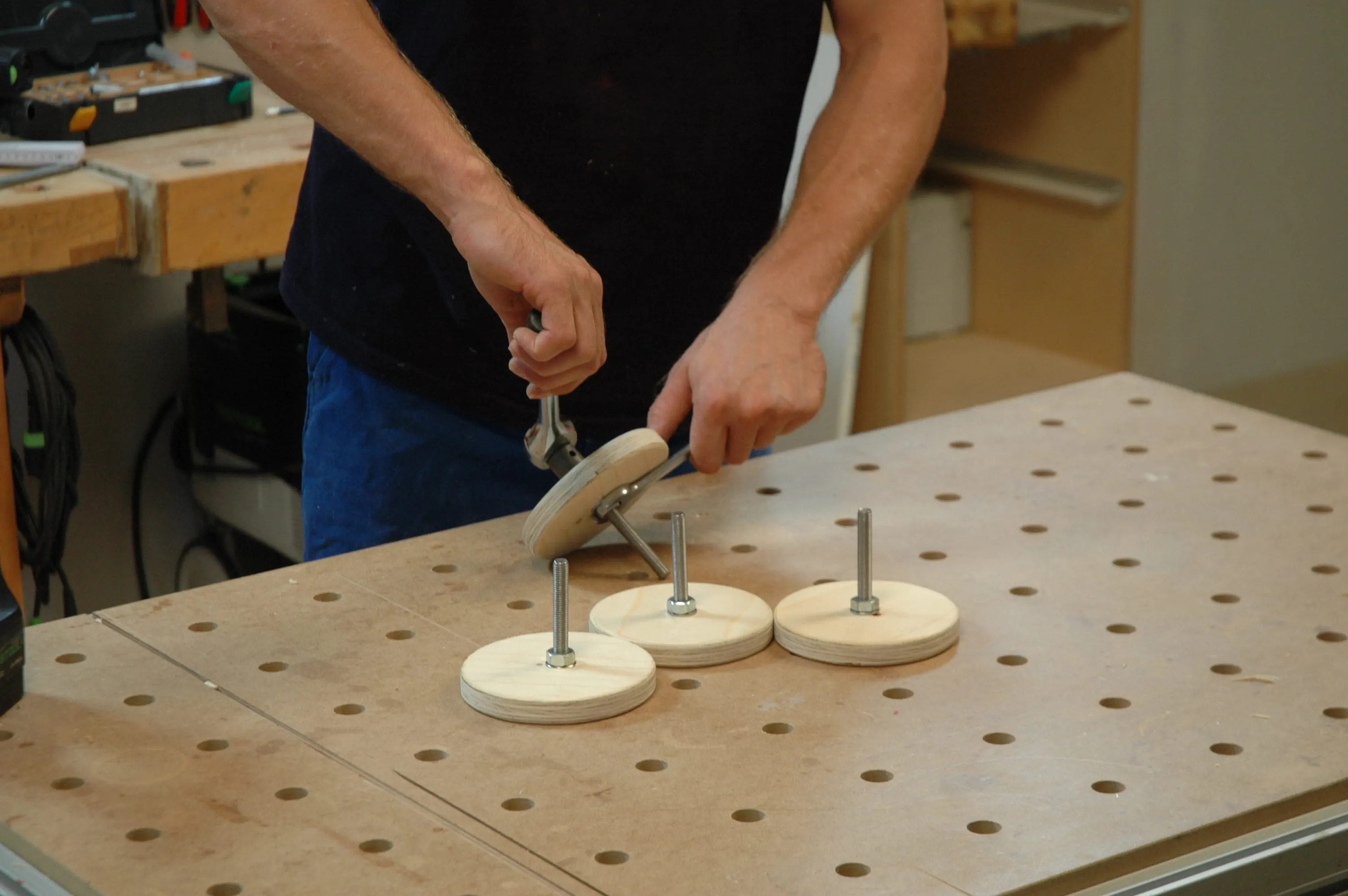

      Quindi praticate il foro passante da 10 mm per le viti. Per prima cosa mettete una rondella e un dado sul lato opposto. Serrate saldamente il dado con una chiave ad anello o a forcella. Nelle gambe vengono inseriti dei manicotti a vite o di giunzione come controfilettatura per le rondelle.

      +
    • Step 18

      La profondità di foratura corrisponde alla lunghezza della vite della macchina. Il diametro di foratura dipende dal tipo di manicotto e dal produttore. Se si utilizzano i manicotti di giunzione, più facili da lavorare, è necessario forarli due volte dopo averli inseriti e assicurarli con viti Spax 3,5 x 35 per evitare che si sfilino.

      +
    • Step 19

      Praticate i fori (8 mm) nel dispositivo di chiusura (pos. 7) per la regolazione in altezza dello sportello. Svasate abbondantemente i fori con uno svasatore conico. Posizionate la cerniera sulla superficie stretta superiore della chiusura e allineatela centralmente con il bordo lungo a filo del bordo della chiusura.

      +
    • Step 20

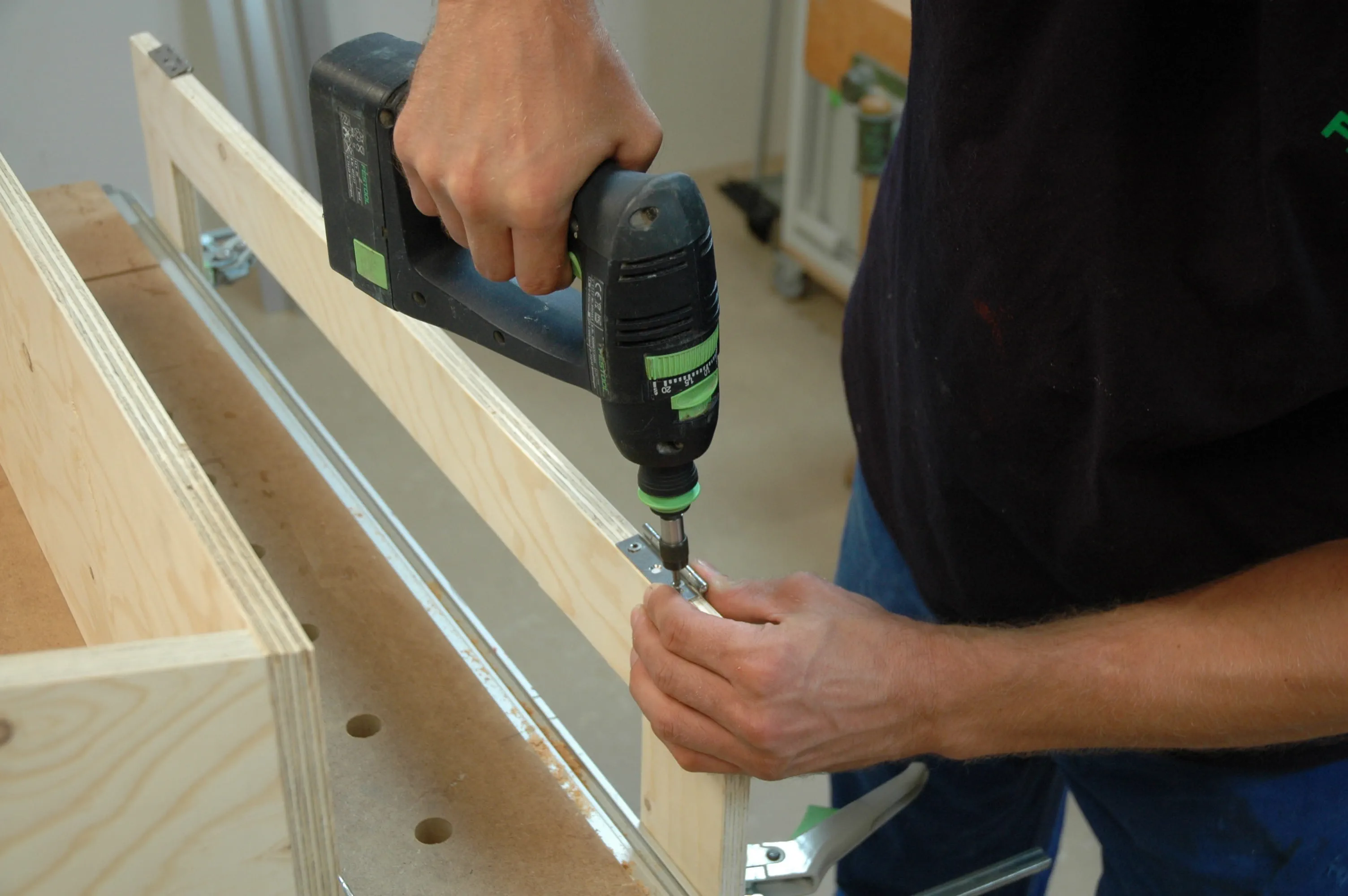

      Pre-tagliate i fori per le viti con un incisore e avvitate le viti Spax 3,5 x 25 mm. A una distanza di 50 mm dagli angoli e sul lato inferiore, fissare le due cerniere a filo sullo sportello. La preforatura dei fori per le viti aiuta a posizionare la vite al centro del foro di fissaggio, in modo che la cerniera
      non giri da un lato quando viene avvitata.

      +
    • Step 21

      Posizionate lo sportello con la parte superiore verso il basso sul ripiano, allineatela a filo con i lati e bloccatela bene. Utilizzate le viti Spax per unire lo sportello e la cassetta. Preforate i fori per le viti (D = 3,5 mm) nelle gambe (pos. 14 + 15) e avvitate le gambe alla cassetta.

      +
    • Step 22

      Avvitate il dispositivo di chiusura al centro del telaio a cerniera e praticate il foro superiore con una punta da 8 mm fino all'interno della cassetta. Sbavate i bordi del pannello di vetro acrilico con un raschietto o carta vetrata. Segnate i fori sulla pellicola protettiva e praticateli con una punta per legno da 3,5 mm con punta centrale.
      Svasate i fori con uno svasatore conico.

      +
    • Step 23

      Quando si avvita la rondella, inserire degli spessori di plastica tra il telaio e la rondella. Attaccate una catena al lato della cassetta e alla parte inferiore dello sportello. Utilizzate un tondino di alluminio da 8 mm (articolo 17) come elemento di chiusura. Tagliatelo a 60 mm e praticate un foro di 4,5 mm a un'estremità, attraverso il quale infilate un gancio ad anello (D = 30 mm).

      +
    • Step 24

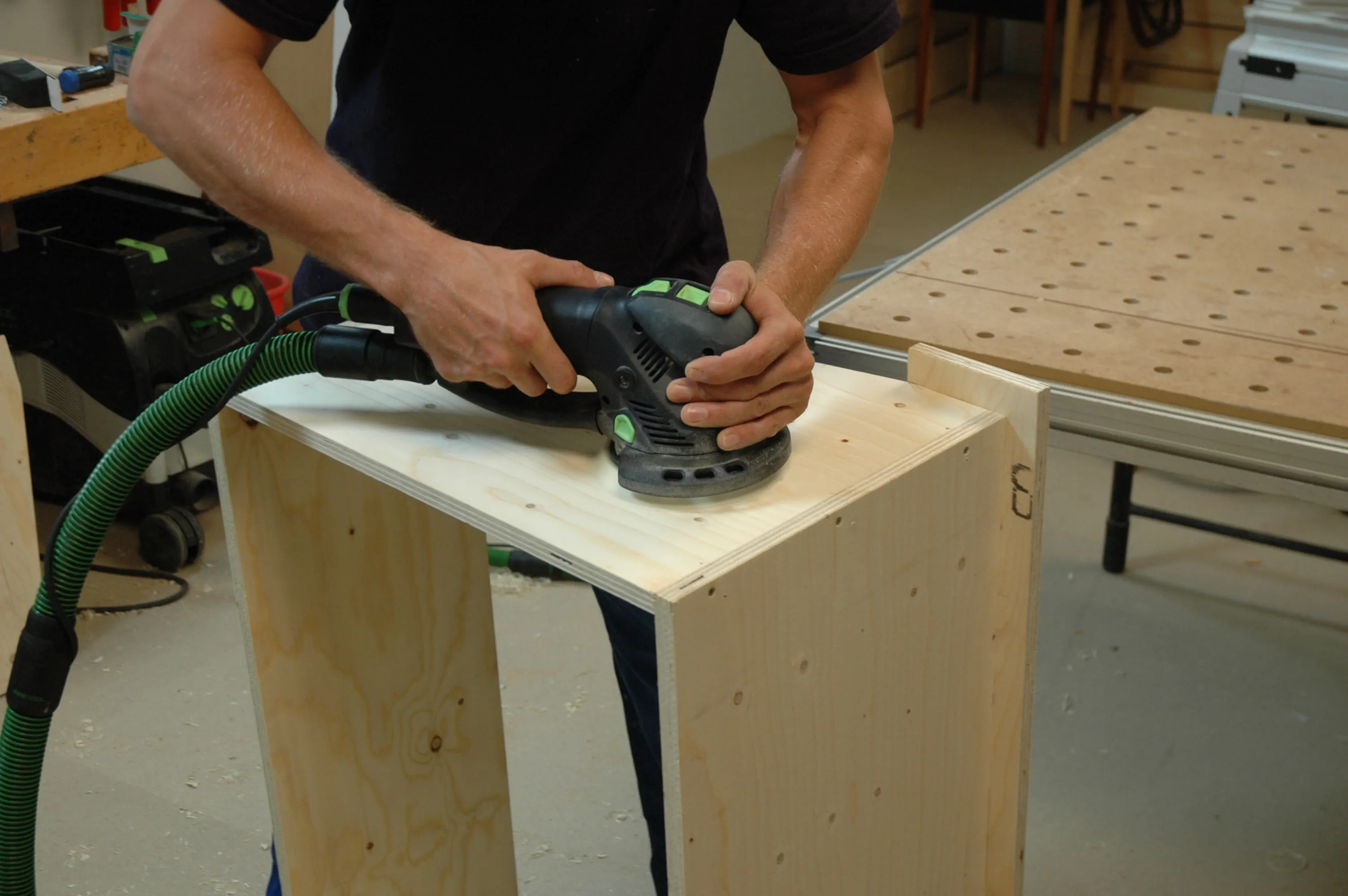

      A questo anello è fissata una catena, con la quale il tondino di alluminio viene fissato allo sportello o alla cassetta. Per il trattamento della superficie, è necessario smontare nuovamente l'aiuola e carteggiarla con una levigatrice eccentrica, l'ultima levigatura con grana P 180. Smaltate la cassetta e il telaio in colore e le parti in legno massiccio trasparenti.

      +
